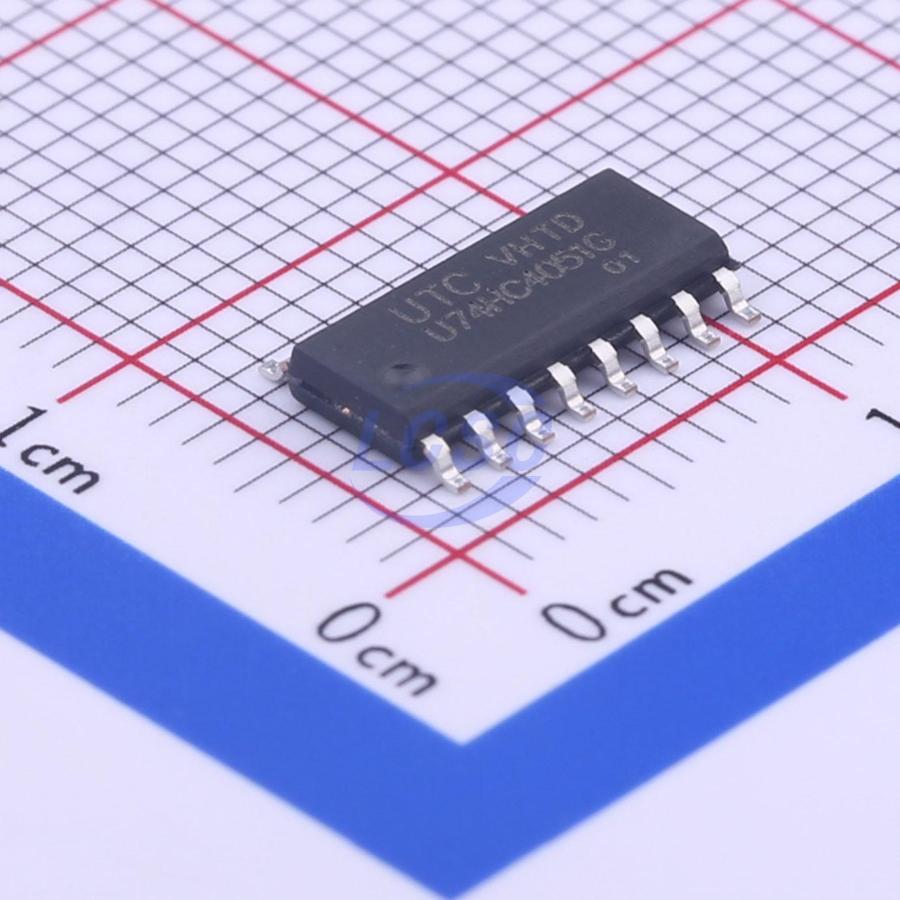

Микросхема U74HC4051G-S16-R
У поставщика
У поставщиков
9 700 шт.
Норм. уп.: 100
Цены поставщиков
Склад 12
В наличии:9 700 шт
Срок поставки: до недели
Норм. уп.: 100
Минимальная партия: 1000 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 10,35 |
| от 100 | 9,48 |
Описание
Микросхема U74HC4051G-S16-R от UTC — это 8-канальный аналоговый мультиплексор и демультиплексор. Работает в диапазоне напряжений от 2 до 6 В, ток до 25 мА, корпус SOP-16. Подходит для коммутации аналоговых и цифровых сигналов в промышленной автоматике и бытовой электронике.
Технические характеристики
| Тип | Аналоговые коммутаторы, Мультиплексоры, Демультиплексоры |
| Корпус | SOP-16 |
| Функция | 8-channel analog multiplexer/demultiplexer |
| Тип монтажа | SMD |
| Технология | CMOS |
| Время включения тип. | 28 ns (Vcc=4.5V, Vee=0V) |
| Vcc to gnd range | 2.0V to 10.0V |
| Vcc to vee range | 2.0V to 10.0V |
| Break before make | typical built-in |
| Время выкл. тип. | 25 ns (Vcc=4.5V, Vee=0V) |
| Количество каналов | 8 |
| Макс. напр. пит. | 10.0V |
| Мин. напр. пит. | 2.0V |
| Switch current max | ±25 mA |
| Тип. входная емкость | 3.5 pF |
| Вх. ток утечки | ±0.1 μA (Vee=0V, Vcc=6V) |
| Input voltage low max | 0.8V (Vcc=2.0V) |
| Propagation delay typ | 5 ns (Vcc=4.5V, Vee=0V) |
| Input voltage high min | 1.5V (Vcc=2.0V) |
| Input voltage high typ | 1.2V (Vcc=2.0V) |
| Logic level translation | Да |
| On state resistance max | 180 Ω (Vcc=4.5V, Vee=0V) |
| On state resistance typ | 100 Ω (Vcc=4.5V, Vee=0V) |
| Power dissipation sop16 | 500 mW |
| Макс. темп. хр. | +150°C |
| Мин. темп. хр. | -65°C |
| Quiescent supply current | 8 μA (Vcc=6V, Vee=0V) |
| Ground supply current max | -50 mA |
| Макс. раб. темп. | +125°C |
| Мин. раб. темп. | -40°C |
| Analog input voltage range | -5V to +5V |
| Negative supply current max | -20 mA |
| Абс. макс. напряжение питания | 11.0V |
| On state resistance variation between channels max | 9 Ω (Vcc=4.5V) |
