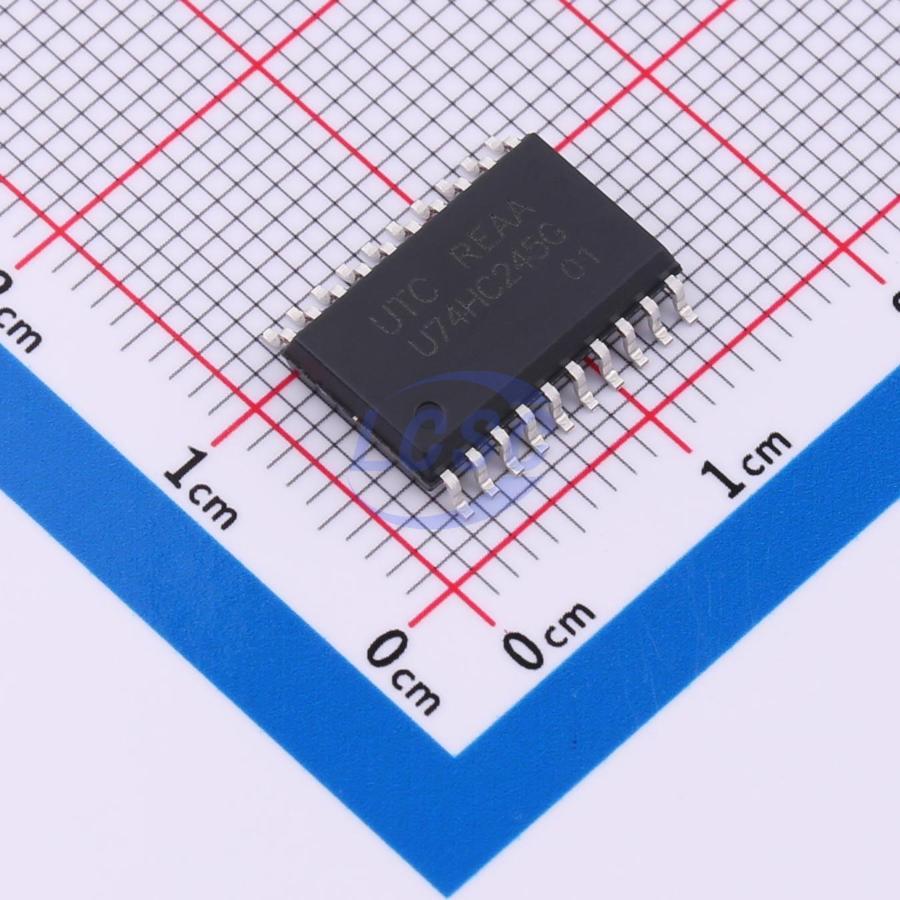

U74HC245G-S20-R
У поставщика
ПроизводительUTC
КатегорияМикросхемы
У поставщиков
31 246 шт.
Норм. уп.: 100
Цены поставщиков
Склад 39
В наличии:16 246 шт.
Срок поставки: до недели
Норм. уп.: 1000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 4,85 |
Склад 12
В наличии:15 000 шт
Срок поставки: до недели
Норм. уп.: 100
Минимальная партия: 1000 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 23,81 |
| от 100 | 20,95 |
Описание
Микросхема U74HC245G-S20-R от UTC — это восьмибитный двунаправленный шинный формирователь с тремя состояниями на выходе. Выполнена в корпусе SOP-20 для поверхностного монтажа, работает от 2 до 6 В и выдерживает выходной ток до ±35 мА. Управление направлением передачи данных осуществляется по выводу DIR, а отключение выходов — по активному низкому уровню OE. Применяется в промышленной автоматике и цифровых интерфейсах для согласования и буферизации сигналов.
Технические характеристики
| Корпус | SOP-20 |
| Функция | Octal bus transceiver with 3-state outputs |
| Тип монтажа | SMD |
| Кол-во выводов | 20 |
| Логическое семейство | HC |
| Корпус | SO20W |
| Output enable | OE pin, active low |
| Число бит | 8 |
| Direction control | DIR pin, active high for A->B, low for B->A |
| Вх. емкость | 10 pF |
| Макс. вых. ток | ±35 mA |
| Макс. напр. пит. | 6V |
| Мин. напр. пит. | 2V |
| Input current leakage | ±100 nA |
| Макс. темп. хр. | +150°C |
| Мин. темп. хр. | -65°C |
| Output off state current | ±0.5 μA |
| Propagation delay max 2v | 105 ns |
| Propagation delay max 6v | 18 ns |
| Quiescent supply current | 8 μA |
| Макс. раб. темп. | +125°C |
| Мин. раб. темп. | -40°C |
| Output enable time max 2v | 230 ns |
| Output enable time max 6v | 39 ns |
| Output disable time max 2v | 200 ns |
| Output disable time max 6v | 34 ns |
| Propagation delay max 4 5v | 21 ns |
| Output current absolute max | ±35 mA |
| Output enable time max 4 5v | 46 ns |
| Абс. макс. напряжение питания | 7V |
| Output disable time max 4 5v | 40 ns |
| Vcc gnd current absolute max | ±70 mA |
| Output transition time max 2v | 60 ns |
| Output transition time max 6v | 10 ns |
| Рассеиваемая мощность емкости | 40 pF |
| Low level input voltage max 2v | 0.5V |
| Low level input voltage max 6v | 1.8V |
| High level input voltage min 2v | 1.5V |
| High level input voltage min 6v | 4.2V |
| Low level output voltage max 2v | 0.1V |
| Low level output voltage max 6v | 0.1V |
| Output transition time max 4 5v | 12 ns |
| High level output voltage min 2v | 1.9V |
| High level output voltage min 6v | 5.9V |
| Input clamp current absolute max | ±20 mA |
| Low level input voltage max 4 5v | 1.35V |
| High level input voltage min 4 5v | 3.15V |
| Low level output voltage 4 5v 6ma | 0.26V |
| Low level output voltage 6v 7 8ma | 0.26V |
| Low level output voltage max 4 5v | 0.1V |
| Output clamp current absolute max | ±20 mA |
| High level output voltage 4 5v 6ma | 3.98V |
| High level output voltage 6v 7 8ma | 5.48V |
| High level output voltage min 4 5v | 4.4V |
| Thermal resistance junction to ambient sop20 | 80 °C/W |
