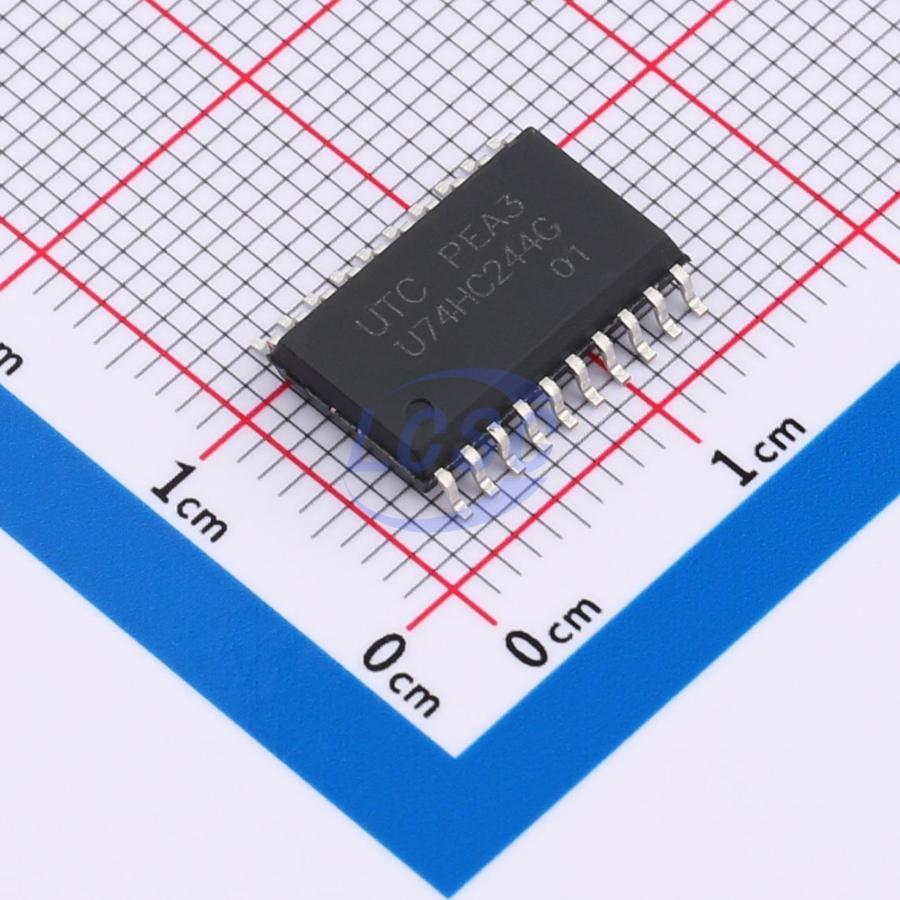

U74HC244G-S20-R
У поставщика
ПроизводительUTC
КатегорияМикросхемы
У поставщиков
25 979 шт.
Норм. уп.: 200
Цены поставщиков
Склад 12
В наличии:14 000 шт
Срок поставки: до недели
Норм. уп.: 200
Минимальная партия: 2000 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 20,70 |
| от 200 | 18,98 |
Склад 39
В наличии:11 979 шт.
Срок поставки: до недели
Норм. уп.: 1000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 8,11 |
Описание
Микросхема U74HC244G-S20-R от UTC — это восьмиканальный буфер с тремя состояниями выхода. Работает в диапазоне напряжений от 2 до 6 В, поддерживает выходной ток до 35 мА и выпускается в корпусе SOP-20 для поверхностного монтажа. Применяется в промышленной автоматике и цифровых интерфейсах для усиления сигналов и согласования уровней.
Технические характеристики
| Маркировка | U74HC244G-S20-R |
| Тип выхода | 3-state non-inverting |
| Логическое семейство | HC |
| Тип упаковки | SOP-20 |
| Корпус | SO20W |
| Тип монтажа | SMD |
| Число бит | 8 |
| Кол-во выводов | 20 |
| Макс. вх. напр. | VCC |
| Мин. входное напряжение | 0V |
| Макс. вых. ток | 35mA |
| Мин. выходной ток | -35mA |
| Макс. выходное напряжение | VCC |
| Мин. вых. напряжение | 0V |
| Макс. ток питания | 70mA |
| Supply current min | -70mA |
| Макс. напр. пит. | 6V |
| Мин. напр. пит. | 2V |
| Input fall time max | 1000ns |
| Input fall time min | 400ns |
| Input rise time max | 1000ns |
| Input rise time min | 400ns |
| Входная емкость макс. | 10pF |
| Тип. входная емкость | 3pF |
| Макс. ток фиксации вх. | 20mA |
| Input clamp current min | -20mA |
| Output drive capability | 15 LSTTL loads |
| Макс. темп. хр. | +150°C |
| Мин. темп. хр. | -65°C |
| Output clamp current max | 20mA |
| Output clamp current min | -20mA |
| Макс. ток утечки входа | 100nA |
| Макс. раб. темп. | +125°C |
| Мин. раб. темп. | -40°C |
| Абс. макс. напряжение питания | 7V |
| Supply voltage absolute min | -0.5V |
| Output off state current max | 0.5μA |
| Макс. ток покоя | 8μA |
| Propagation delay 2v 50pf max | 115ns |
| Propagation delay 2v 50pf min | 40ns |
| Propagation delay 6v 50pf max | 20ns |
| Propagation delay 6v 50pf min | 11ns |
| Low level input voltage 2v max | 0.5V |
| Low level input voltage 6v max | 1.8V |
| Output enable time 2v 50pf max | 150ns |
| Output enable time 2v 50pf min | 75ns |
| Output enable time 6v 50pf max | 26ns |
| Output enable time 6v 50pf min | 13ns |
| Propagation delay 2v 150pf max | 165ns |
| Propagation delay 2v 150pf min | 56ns |
| Propagation delay 4v5 50pf max | 23ns |
| Propagation delay 4v5 50pf min | 13ns |
| Propagation delay 6v 150pf max | 28ns |
| Propagation delay 6v 150pf min | 15ns |
| High level input voltage 2v min | 1.5V |
| High level input voltage 6v min | 4.2V |
| Low level input voltage 4v5 max | 1.35V |
| Low level output voltage 2v max | 0.1V |
| Low level output voltage 2v typ | 0.002V |
| Low level output voltage 6v max | 0.1V |
| Low level output voltage 6v typ | 0.001V |
| Output disable time 2v 50pf max | 150ns |
| Output disable time 2v 50pf min | 75ns |
| Output disable time 6v 50pf max | 26ns |
| Output disable time 6v 50pf min | 13ns |
| Output enable time 2v 150pf max | 200ns |
| Output enable time 2v 150pf min | 100ns |
| Output enable time 4v5 50pf max | 30ns |
| Output enable time 4v5 50pf min | 15ns |
| Output enable time 6v 150pf max | 34ns |
| Output enable time 6v 150pf min | 17ns |
| Propagation delay 4v5 150pf max | 33ns |
| Propagation delay 4v5 150pf min | 18ns |
| High level input voltage 4v5 min | 3.15V |
| High level output voltage 2v min | 1.9V |
| High level output voltage 2v typ | 1.998V |
| High level output voltage 6v min | 5.9V |
| High level output voltage 6v typ | 5.999V |
| Low level output voltage 4v5 max | 0.1V |
| Low level output voltage 4v5 typ | 0.001V |
| Output disable time 4v5 50pf max | 30ns |
| Output disable time 4v5 50pf min | 15ns |
| Output enable time 4v5 150pf max | 40ns |
| Output enable time 4v5 150pf min | 20ns |
| High level output voltage 4v5 min | 4.4V |
| High level output voltage 4v5 typ | 4.499V |
| Power dissipation capacitance typ | 35pF |
| Low level output voltage 4v5 6ma max | 0.26V |
| Low level output voltage 4v5 6ma typ | 0.17V |
| High level output voltage 4v5 6ma min | 3.98V |
| High level output voltage 4v5 6ma typ | 4.3V |
| Low level output voltage 6v 7 8ma max | 0.26V |
| Low level output voltage 6v 7 8ma typ | 0.15V |
| High level output voltage 6v 7 8ma min | 5.48V |
| High level output voltage 6v 7 8ma typ | 5.8V |
