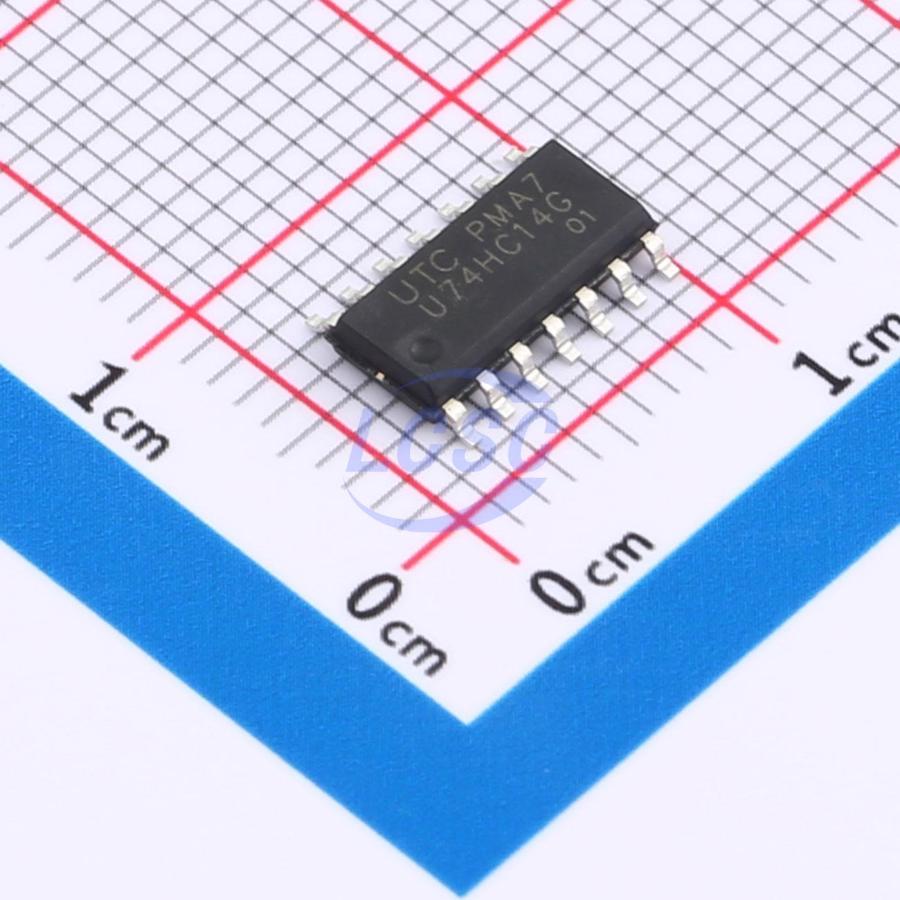

Микросхема U74HC14G-S14-R
У поставщика
У поставщиков
22 757 шт.
Норм. уп.: 200
Цены поставщиков
Склад 12
В наличии:14 000 шт
Срок поставки: до недели
Норм. уп.: 200
Минимальная партия: 2000 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 7,25 |
| от 200 | 6,46 |
Склад 39
В наличии:8 757 шт.
Срок поставки: до недели
Норм. уп.: 2500
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 3,74 |
Описание
Микросхема U74HC14G-S14-R от UTC — это логический инвертор с триггером Шмитта на входе. Работает в диапазоне напряжений от 2 до 6 В, выпускается в корпусе SOP-14. Применяется для формирования и очистки цифровых сигналов в промышленной автоматике и бытовой электронике.
Технические характеристики
| Тип | Логические - Вентили и Инверторы |
| Fan out | 10 LSTTL loads |
| Корпус | SOP-14 |
| Функция | Hex inverting Schmitt trigger |
| Тип монтажа | SMD |
| Логическое семейство | HC |
| Ток покоя | 2 µA max |
| Макс. напр. пит. | 6V |
| Мин. напр. пит. | 2V |
| Входная емкость макс. | 10 pF |
| Тип. входная емкость | 3 pF |
| Вх. ток утечки | ±0.1 µA |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Thermal resistance sop14 | 76 °C/W |
| Макс. раб. темп. | 85°C |
| Мин. раб. темп. | -40°C |
| Output current continuous | ±25 mA |
| Макс. напряжение питания | 7V |
| Propagation delay at 2v max | 125 ns |
| Propagation delay at 2v typ | 55 ns |
| Propagation delay at 6v max | 21 ns |
| Propagation delay at 6v typ | 11 ns |
| Hysteresis voltage at 2v max | 1.2V |
| Hysteresis voltage at 2v min | 0.2V |
| Hysteresis voltage at 2v typ | 0.6V |
| Hysteresis voltage at 6v max | 2.5V |
| Hysteresis voltage at 6v min | 0.5V |
| Hysteresis voltage at 6v typ | 1.3V |
| Рассеиваемая мощность емкости | 20 pF |
| Propagation delay at 4.5v max | 25 ns |
| Propagation delay at 4.5v typ | 12 ns |
| Hysteresis voltage at 4.5v max | 2.1V |
| Hysteresis voltage at 4.5v min | 0.4V |
| Hysteresis voltage at 4.5v typ | 0.9V |
| Output low voltage ttl at 6v max | 0.26V |
| Output transition time at 2v max | 75 ns |
| Output transition time at 2v typ | 38 ns |
| Output transition time at 6v max | 13 ns |
| Output transition time at 6v typ | 6 ns |
| Input switch points vih at 2v max | 1.5V |
| Input switch points vih at 2v min | 0.7V |
| Input switch points vih at 2v typ | 1.2V |
| Input switch points vih at 6v max | 4.2V |
| Input switch points vih at 6v min | 2.1V |
| Input switch points vih at 6v typ | 3.3V |
| Input switch points vil at 2v max | 1V |
| Input switch points vil at 2v min | 0.3V |
| Input switch points vil at 2v typ | 0.6V |
| Input switch points vil at 6v max | 3.2V |
| Input switch points vil at 6v min | 1.2V |
| Input switch points vil at 6v typ | 2V |
| Output high voltage ttl at 6v min | 5.48V |
| Output low voltage cmos at 2v max | 0.1V |
| Output low voltage cmos at 6v max | 0.1V |
| Output high voltage cmos at 2v min | 1.9V |
| Output high voltage cmos at 6v min | 5.9V |
| Output low voltage ttl at 4.5v max | 0.26V |
| Output transition time at 4.5v max | 15 ns |
| Output transition time at 4.5v typ | 8 ns |
| Input switch points vih at 4.5v max | 3.15V |
| Input switch points vih at 4.5v min | 1.55V |
| Input switch points vih at 4.5v typ | 2.5V |
| Input switch points vil at 4.5v max | 2.45V |
| Input switch points vil at 4.5v min | 0.9V |
| Input switch points vil at 4.5v typ | 1.6V |
| Output high voltage ttl at 4.5v min | 3.98V |
| Output low voltage cmos at 4.5v max | 0.1V |
| Output high voltage cmos at 4.5v min | 4.4V |
