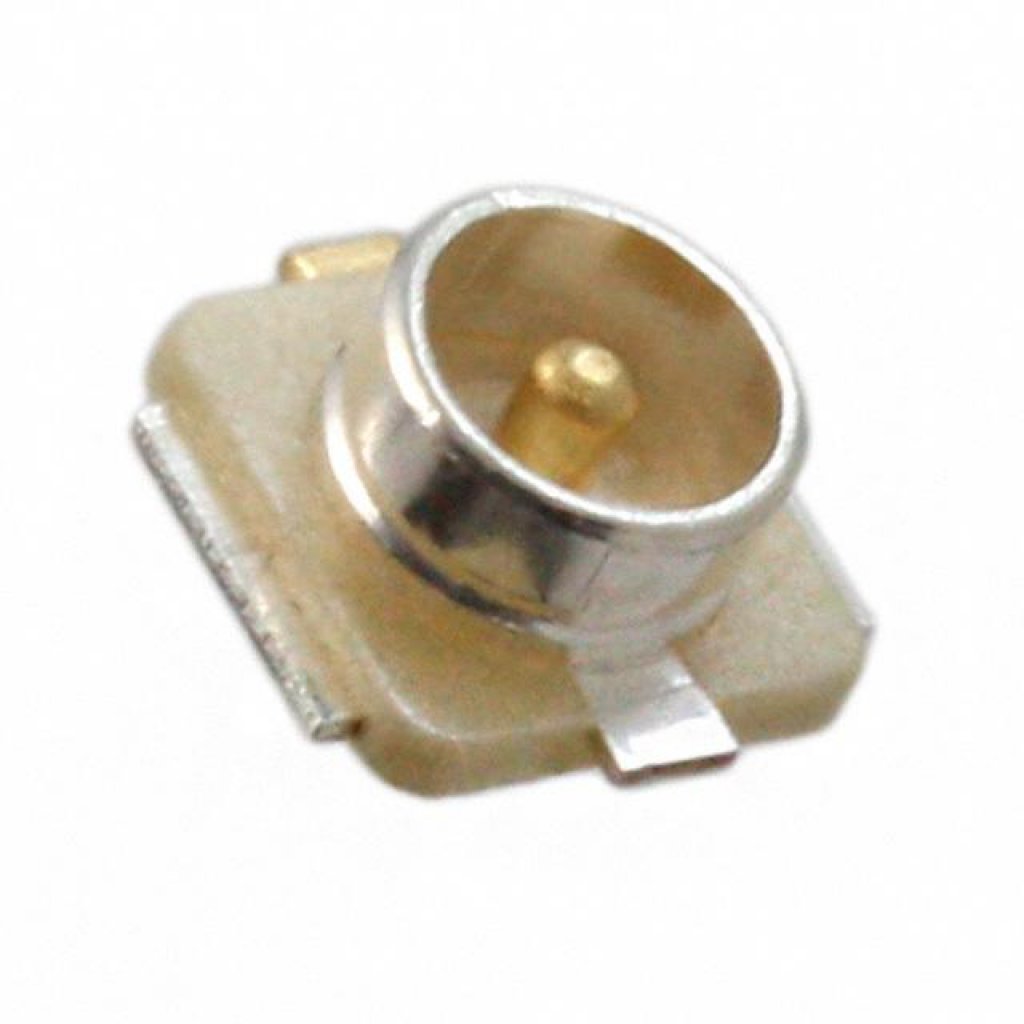

Разъём высокочастотный U.FL-R-SMT-1(10)
У поставщика
У поставщиков
8 540 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:8 540 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 38 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 18,64 |
| от 340 | 16,96 |
| от 679 | 15,84 |
| от 1 357 | 14,85 |
| от 2 500 | 14,19 |
Описание
Разъём высокочастотный U.FL-R-SMT-1(10) от HIROSE. Компактный коаксиальный коннектор для поверхностного монтажа, рассчитанный на работу в гигагерцовом диапазоне. Обеспечивает надёжное соединение при малых габаритах. Применяется в портативной электронике, Wi-Fi-модулях и GPS-приёмниках.
Технические характеристики
| Тип | Высокочастотные |
| RoHS | Да |
| Cl no | 331-0472-2-10 |
| Удар | Acceleration of 735 m/s2, 11ms duration, sine half-wave waveform, 3 cycles in each of 3 axes |
| Серия | U.FL |
| Вес | 15.7mg |
| Импеданс | 50 ohms |
| Упаковка | Reel packaging (2,500 pieces/reel) |
| Вибрация | 10 to 100 Hz, single amplitude of 1.5mm, acceleration of 59m/s2, for 5 cycles in each of 3 axis |
| Salt spray | 5% salt water solution, 48 hours |
| Описание | Ultra Small Surface Mount Coaxial Connector Receptacle |
| Артикул | U.FL-R-SMT-1(10) |
| Высота в состыкованном состоянии | 1.9mm or 2.4mm (Max 2.0 or 2.5mm) |
| Shell finish | Silver plated |
| Mounting area | 7.7mm2 |
| Тип монтажа | SMD |
| Материал корпуса | Phosphor bronze |
| Vswr 3 to 6ghz | 1.35 Max |
| Диап. частот | DC to 6GHz |
| Vswr up to 3ghz | 1.3 Max |
| Влажн. хранения | 90%RH max |
| Температурный цикл | -40°C/+5 to +35°C/+90°C/+5 to +35°C, 30min./3min./30min./3min., 5 cycles |
| Раб. влажность | 90%RH max |
| Plug insulator color | Чёрный |
| Выдерживаемое напряжение | 200 V AC / 1 minute |
| Humidity steady state | 96 hours at 40°C and 95% RH |
| Сопр. изоляции | 500 M ohms min |
| Plug insulator material | PBT |
| Contact resistance outer | 10 m ohms max |
| Durability mating cycles | 30 cycles |
| Contact resistance center | 20 m ohms max |
| Диап. темп. хр. | -30°C to +70°C |
| Male center contact finish | Gold plated |
| Receptacle insulator color | Бежевый |
| Диап. раб. темп. | -40°C to +90°C |
| Plug insulator flammability | UL94V-0 |
| Female center contact finish | Gold plated |
| Male center contact material | Латунь |
| Receptacle insulator material | LCP |
| Female center contact material | Phosphor bronze |
| Receptacle insulator flammability | UL94V-0 |
| Тип разъема | Высокочастотные |
