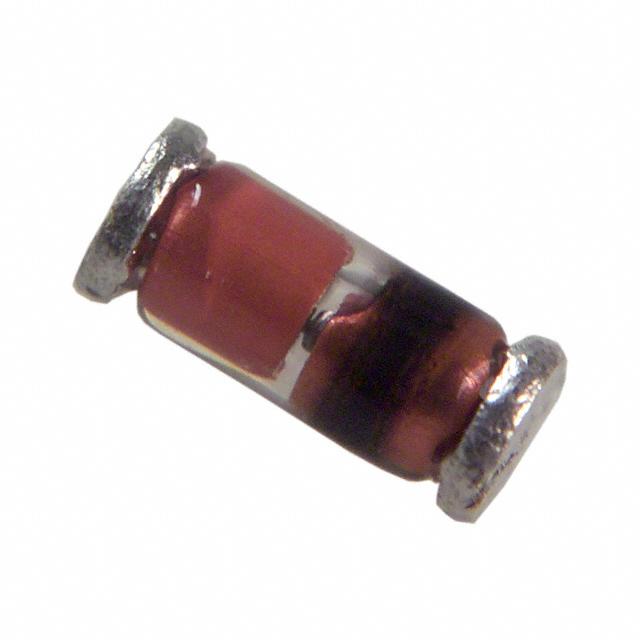

Стабилитрон 0.5Вт 15В TZMB15-GS08
У поставщика
ПроизводительVishay
У поставщиков
5 125 шт.
Норм. уп.: 2500
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт0,69 ₽
Сумма690,00 ₽
+ доплата 490,00 ₽
В наличии5 125 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 1 000 штюрлицам и ИП
от 1 764 — 0,64 ₽ (−7%)
Заказ со склада «Склад 13» с этой позицией — 690,00 ₽. До заказа без доплаты не хватает 16 610,00 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
1 000 шт · Склад 13 · 690,00 ₽
Описание
Стабилитрон Vishay TZMB15-GS08 на напряжение стабилизации 15 В. Мощность рассеивания — 0,5 Вт, корпус MiniMELF (SOD-80) с допуском 2%. Подходит для защиты цепей и стабилизации напряжения в промышленной автоматике и бытовой электронике.
Технические характеристики
| Серия | TZM-Series |
| Вес | 31mg |
| Корпус | MiniMELF (SOD-80) |
| Тип монтажа | SMD |
| Артикул | TZMB15-GS08 |
| Код заказа | TZMB15-GS08 |
| Тип компонента | Small Signal Zener Diode |
| Испытательный ток Zt1 | 5mA |
| Испытательный ток Zt2 | 1mA |
| Макс. U стабилитрона | 15.3V |
| Мин. U стабилитрона | 14.7V |
| Номинальное напряжение стабилизации | 15V |
| AEC-Q101 | Да |
| Усл. пайки | 260°C/10s at terminals |
| Количество на катушке | 2500 (8mm tape on 7" reel) |
| Макс. прямое напряжение Vf | 1.5V |
| Мин. количество заказа | 12500/box |
| Общая рассеиваемая мощность | 500mW |
| Forward current if test | 200mA |
| Допуск напряжения стабилизации | ±2% |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Диап. темп. хр. | -65°C to +175°C |
| Макс. динамическое сопротивление Zzk | 110Ω |
| Уровень чувствительности к влаге | MSL level 1 |
| Макс. динамическое сопротивление Zzt1 | 30Ω |
| Макс. температура перехода Tj | 175°C |
| Molding compound flamability | UL 94 V-0 |
| Описание (англ.) | DIODE ZENER 500MW 2% MINIMELF |
| Макс. обратный ток утечки | <0.1µA |
| Temperature coefficient tkvz max | 0.11%/K |
| Temperature coefficient tkvz min | 0.03%/K |
| Рабочая температура | -65°C ~ 175°C |
| Макс. обратный ток утечки (IR) при 150 °C | <2µA |
| Reverse leakage current ir test voltage | 11V |
| Тепловое сопротивление переход-среда (Rthja) | 300K/W |
| Reverse leakage current ir at 150c test voltage | 11V |
| Thermal resistance junction ambient on pcb rthja | 500K/W |
