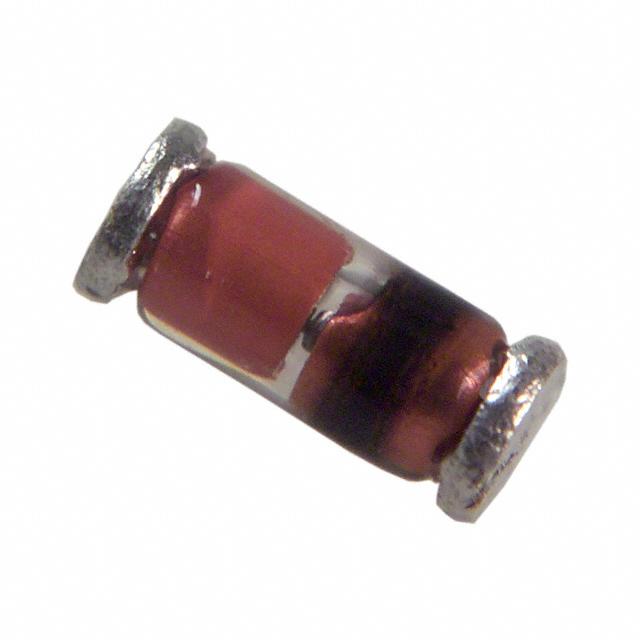

Стабилитрон 0.5Вт 12В TZMB12-GS08
У поставщика
ПроизводительVishay
У поставщиков
1 995 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:1 995 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 184 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 3,77 |
| от 156 | 3,39 |
| от 312 | 3,04 |
| от 624 | 2,71 |
| от 1 248 | 2,46 |
Описание
Стабилитрон TZMB12-GS08 от Vishay. Компонент рассчитан на стабилизацию напряжения 12 В при мощности 0,5 Вт. Выполнен в компактном корпусе MiniMELF (SOD-80) и выдерживает рабочую температуру до 175 °C. Подходит для защиты цепей в промышленной автоматике и бытовой электронике.
Технические характеристики
| Корпус | MiniMELF (SOD-80) |
| Тип монтажа | SMD |
| Тип диода | Zener |
| Описание | Small signal Zener diode, 0.5W, 12V |
| Артикул | TZMB12-GS08 |
| Код заказа | TZMB12-GS08 |
| Лента и катушка | 2500 units per reel (7" reel), minimum 12500/box |
| Вес упаковки | 31mg |
| Test current zt1 | 5mA |
| Test current zt2 | 1mA |
| Рассеиваемая мощность | 500mW |
| Zener voltage nom | 12V |
| AEC-Q101 | Да |
| Класс горючести | UL 94 V-0 |
| Макс. прямое напряжение | 1.5V at 200mA |
| Диапазон напр. стабилитрона | 11.76V to 12.24V |
| Темп. перехода | 175°C |
| Усл. пайки | 260°C/10s at terminals |
| Dynamic resistance zk | <90Ω |
| Dynamic resistance zt1 | <20Ω |
| Обратный ток утечки | <0.1μA at 9.1V |
| Темп. коэф. | 0.03 to 0.11 %/K |
| Zener voltage tolerance | ±2% |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Диап. темп. хр. | -65°C to +175°C |
| Уровень чувствительности к влаге | MSL 1 |
| Reverse leakage current 150c | <2μA at 9.1V, Tj=150°C |
| Описание (англ.) | DIODE ZENER 12V 500MW SOD80 |
| Тепловое сопротивление переход-среда | ≤300K/W |
| Рабочая температура | 175°C |
| Thermal resistance junction ambient pc board | 500K/W |
