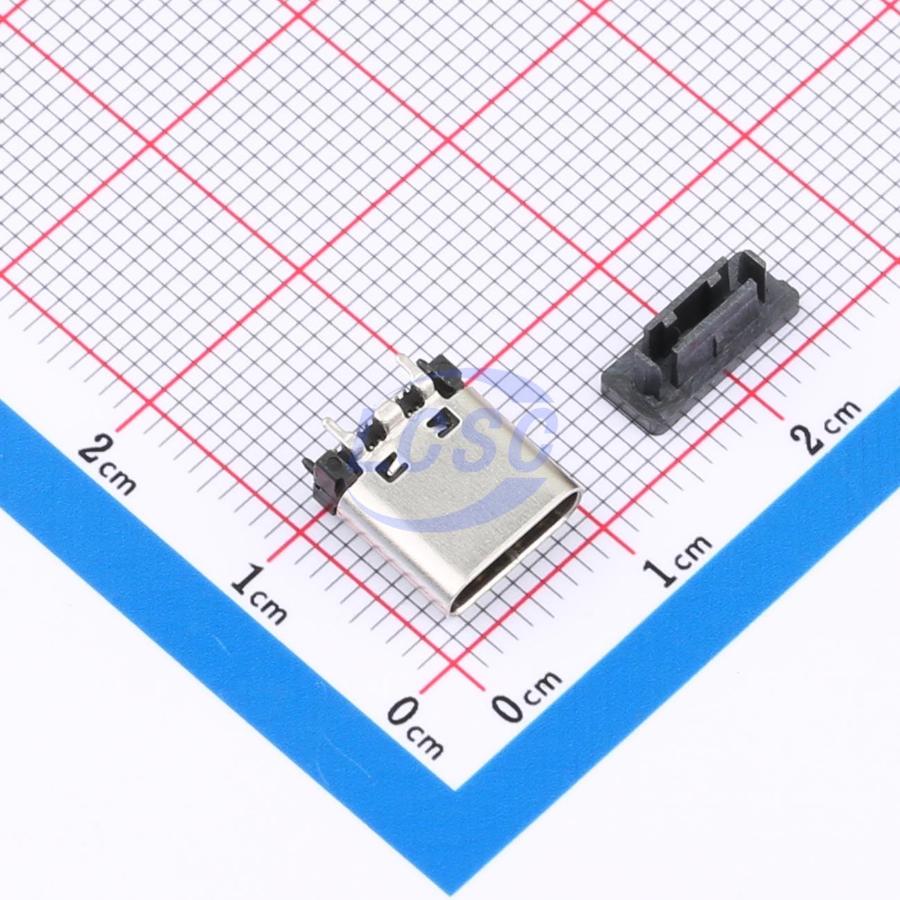

Разъемы / USB mini USB iee1394 разъемы / USB 3.1 Type-C розетка вертикальная на плату, 24 конт., SMD / TYPEC-501S-ACP24H92 / L-KLS1-5478 KLS, TYPEC-501S-ACP24H92
У поставщика
ПроизводительXUNPU
КатегорияРазъёмы USB
У поставщиков
80 шт.
Норм. уп.: 450
Цены поставщиков
Склад 14
В наличии:80 шт.
Срок поставки: до 7 дн.
Норм. уп.: 450
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 450 | 50,03 |
Описание
USB 3.1 Type-C розетка от XUNPU, вертикальная, для пайки на плату. Разъём на 24 контакта, монтаж SMD, рассчитан на ток до 5 А по линиям питания VBUS/GND. Корпус из термостойкого пластика, выдерживает до 10 000 циклов подключения. Подходит для зарядки и передачи данных в портативной и бытовой электронике.
Технические характеристики
| Корпус | USB Type-C vertical connector |
| Тип монтажа | SMD |
| Ir reflow | Peak temperature 260°C for 10 seconds |
| Упаковка | Tape and reel, 450 pcs per reel, 4500 pcs per carton |
| Размеры | 8.34 x 8.89 mm (body), 9.20 x 8.18 mm (overall?) |
| Долговечность | 10000 cycles |
| Removal force | 0.8~2.0 kgf |
| Ном. ток | 5A total for VBUS/GND pins; 1.25A for CC pin; 0.25A for all other contacts |
| Кол-во выводов | 24 |
| Соотв. RoHS | Да |
| Ном. напряжение | 5V DC/AC (RMS max) |
| Усилие вставки | 0.5~2.0 kgf |
| Сопр. контакта | 40mΩ/pin max for VBUS & GND and other pins; 50mΩ max for shield; max change 10mΩ |
| Сопр. изоляции | 100MΩ min |
| Раб. температура | -25°C to +85°C |
| Plating specifications | Terminal: Ni 50u" min under plated over all; Au plated on functional area of contact (thickness per P/N); Front shell: Plating per P/N; Mid plate and emi plate: Clear only |
| Material specifications | Корпус: High temperature resistant plastic, UL94 V-0; Terminal: Copper alloy (C1814); Emi plate: Stainless steel (SUS304); Mid plate: Stainless steel (SUS301); Front shell: Stainless steel (SUS304) |
| Диэлектрическая прочность | AC 100V for 1 minute |
| Количество контактов | 24 |
| Тип | USB Type-C |
