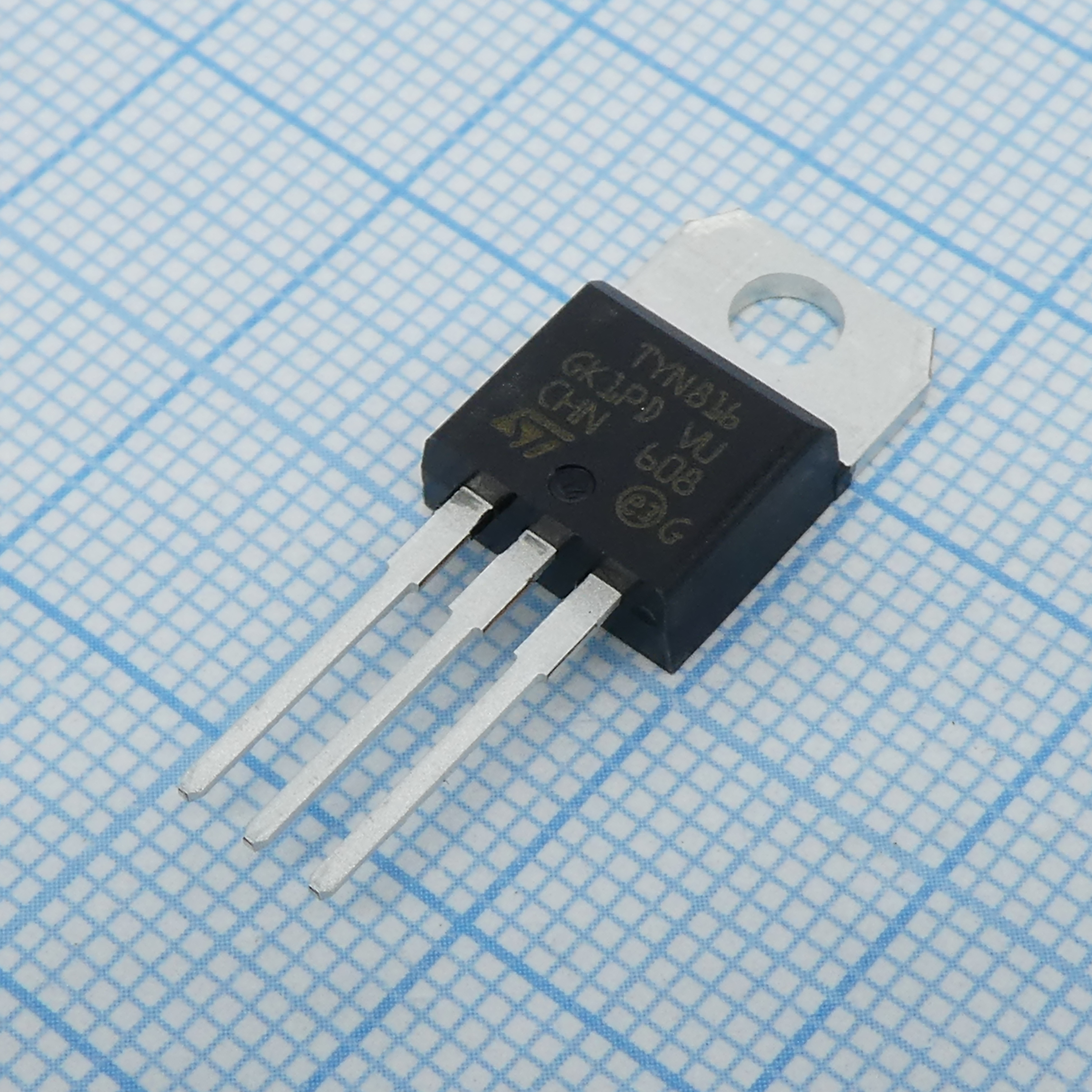

Тиристор 800В 16А 25мА TYN816RG
У поставщика
ПроизводительSTMicroelectronics
У поставщиков
83 шт.
Норм. уп.: 50
Цены поставщиков
Склад 13
В наличии:83 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 120,60 |
| от 19 | 112,30 |
| от 38 | 105,52 |
| от 100 | 100,46 |
| от 150 | 96,69 |
Описание
Тиристор TYN816RG от STMicroelectronics — мощный ключ для цепей постоянного и переменного тока. Выдерживает напряжение до 800 В и ток до 16 А, управляется током отпирания 25 мА. Выполнен в стандартном корпусе TO-220AB для монтажа на радиатор. Применяется в промышленной автоматике, блоках питания и системах управления двигателями.
Технические характеристики
| Тип | Standard SCR |
| DI dt | 50 A/µs |
| DV dt | 500 V/µs |
| Корпус | TO-220AB |
| Тип монтажа | THT |
| Размеры | Высота: 4.4-4.6mm; Ширина корпуса: 10.0-10.4mm; Шаг выводов: 2.4-2.7mm; Длина корпуса: 15.2-15.9mm |
| Current avg | 10A |
| Current rms | 16A |
| Макс. напряжение | 800V |
| Корпус | TO-220AB |
| Импульсный ток | 190A (10ms) |
| Gate peak current | 4A |
| Threshold voltage | 0.77V |
| Dynamic resistance | 23mΩ |
| Gate average power | 1W |
| Holding current max | 40mA |
| Leakage current 25C | 5µA |
| Latching current max | 60mA |
| Leakage current 125C | 2mA |
| On state voltage max | 1.6V at 32A |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -40°C |
| Тип упаковки | Tube (туба) |
| Gate trigger current max | 25mA |
| Gate trigger current min | 2mA |
| Gate trigger voltage max | 1.3V |
| Макс. раб. темп. | 125°C |
| Мин. раб. темп. | -40°C |
| Описание (англ.) | SCR 800V 16A TO220AB |
| Тепловое сопр. переход-корпус | 1.1°C/W |
| Тепловое сопротивление переход-среда | 60°C/W |
| Рабочая температура | -40°C ~ 125°C |
