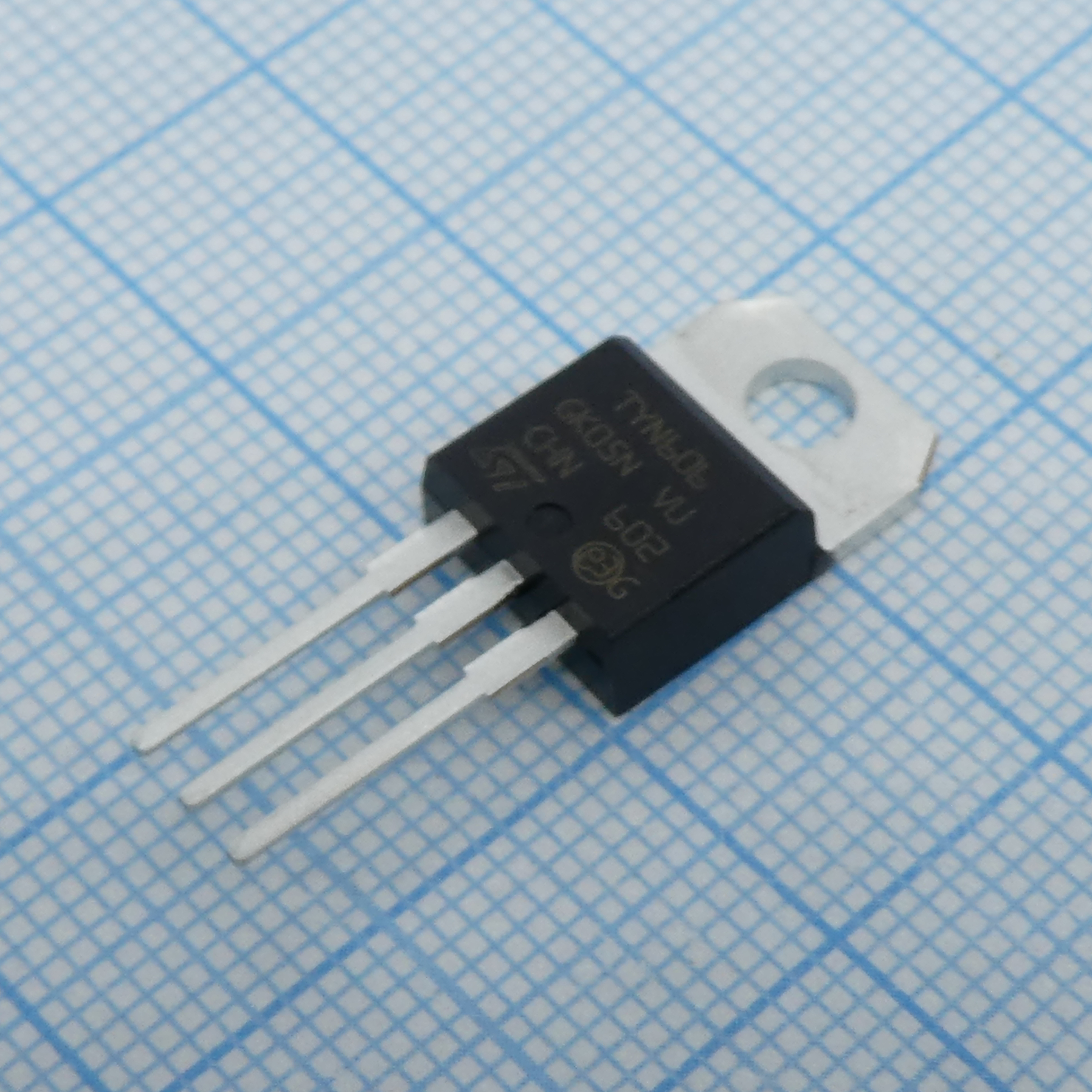

Тиристор 600В 6А 15мА TYN606RG
У поставщика
ПроизводительSTMicroelectronics
У поставщиков
239 шт.
Норм. уп.: 50
Цены поставщиков
Склад 13
В наличии:239 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 26 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 28,44 |
| от 12 | 27,58 |
| от 22 | 26,35 |
| от 50 | 25,02 |
| от 100 | 23,67 |
Описание
Тиристор TYN606RG от STMicroelectronics — это кремниевый управляемый выпрямитель (SCR) на напряжение 600 В и ток 6 А. Выполнен в стандартном корпусе TO-220AB и работает в широком диапазоне температур от -40 до +125 °C. Подходит для схем управления мощностью в промышленной автоматике и бытовой электронике.
Технические характеристики
| Тип | SCR |
| Вес | 2.3 g |
| Корпус | TO-220AB |
| Тип монтажа | THT |
| Значение I²t | 24.5 A²s |
| Артикул | TYN606RG |
| Корпус | TO-220AB |
| Макс. частота | 400Hz |
| Ном. напряжение | 600V |
| Peak gate power | 10W |
| Время включения тип. | 2 µs |
| Peak gate current | 4A |
| Время выкл. тип. | 70 µs |
| Average gate power | 1W |
| Holding current max | 30 mA |
| Latching current typ | 50 mA |
| On state rms current | 6A |
| On state voltage max | 1.6V |
| Ширина корпуса | 10.0 to 10.4 mm |
| Высота корпуса | 4.4 to 4.6 mm |
| Длина корпуса | 15.2 to 15.9 mm |
| Тип упаковки | Tube (туба) |
| Gate trigger current max | 15 mA |
| Gate trigger current min | — |
| Gate trigger current typ | — |
| Gate trigger voltage max | 1.5V |
| Gate trigger voltage min | — |
| Gate trigger voltage typ | — |
| Макс. темп. перехода | 125°C |
| On state average current | 3.8A |
| Диап. темп. хр. | -40 to 150°C |
| Температура пайки выводов | 260°C |
| Описание (англ.) | SCR 600V 6A TO220AB |
| Off state leakage current 25C | 10 µA |
| Off state leakage current 110C | 2 mA |
| On state voltage test condition | 12A, tp=380µs |
| Повторяющееся импульсное обратное напряжение | 600V |
| Non repetitive surge current 10ms | 70A |
| Repetitive peak off state voltage | 600V |
| Non repetitive surge current 8 3ms | 73A |
| Тепл. сопр. переход-корпус | 2.5 °C/W |
| Диапазон темп. перехода | -40 to 125°C |
| Gate trigger voltage at high temp min | 0.2V |
| Рабочая температура | -40°C ~ 125°C |
| Critical rate of rise on state current | 50 A/µs |
| Термосопротивление переход-среда | 60 °C/W |
| Critical rate of rise off state voltage min | 200 V/µs |
