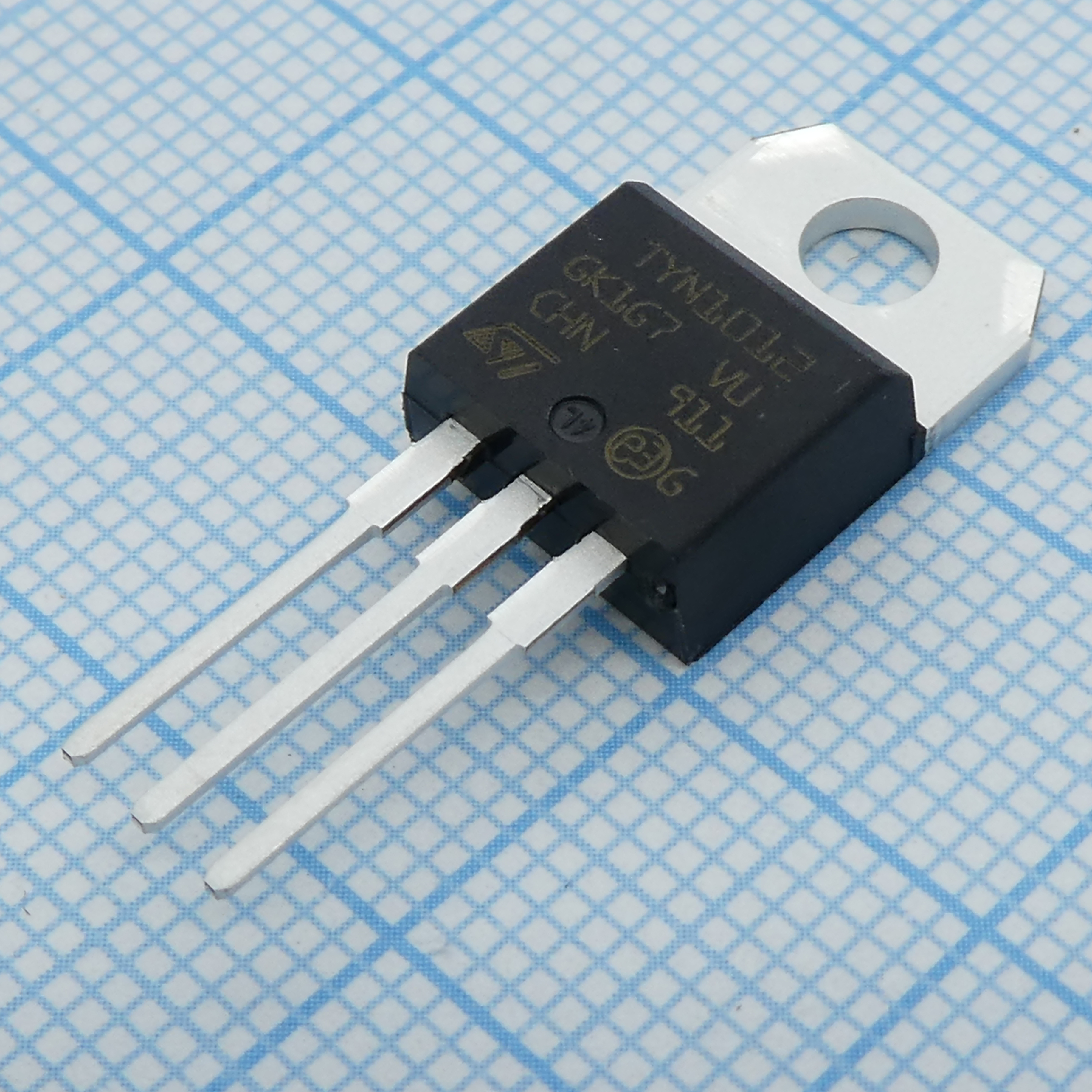

Тиристор TYN1012RG 15А, 1000В, TO-220
У поставщика
ПроизводительSTMicroelectronics
У поставщиков
368 шт.
Норм. уп.: 50
Цены поставщиков
Склад 13
В наличии:368 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 116,00 |
| от 20 | 107,95 |
| от 50 | 101,38 |
| от 100 | 96,50 |
| от 200 | 92,84 |
Описание
Тиристор TYN1012RG производства STMicroelectronics — это мощный полупроводниковый прибор в корпусе TO-220, рассчитанный на ток до 15 А и напряжение до 1000 В. Предназначен для применения в схемах управления мощностью, таких как регуляторы освещения, системы плавного пуска и импульсные источники питания. Отличается высокой надежностью и устойчивостью к перегрузкам, что делает его пригодным для промышленной и бытовой электроники.
Технические характеристики
| Корпус | TO-220AB |
| Тип монтажа | THT |
| DV dt min | 200 V/µs |
| I2t fusing | 98 A²s |
| Current avg | 8A |
| Current rms | 12A |
| Артикул | TYN1012RG |
| Voltage drm | 1000V |
| Voltage rrm | 1000V |
| Корпус | TO-220AB |
| DI dt critical | 50 A/µs |
| Gate power avg | 1W |
| Gate current peak | 4A |
| Holding current max | 30mA |
| Latching current max | 60mA |
| On state voltage max | 1.6V |
| Leakage current 25c max | 5µA |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -40°C |
| Тип упаковки | Tube (туба) |
| Gate reverse voltage max | 5V |
| Gate trigger current max | 15mA |
| Gate trigger current min | 2mA |
| Gate trigger voltage max | 1.3V |
| Макс. темп. перехода | 125°C |
| Темп. перехода мин. | -40°C |
| Leakage current 125c max | 2mA |
| Threshold voltage max 125c | 0.85V |
| Dynamic resistance max 125c | 30mΩ |
| Описание (англ.) | SCR 12A 1000V 30MA TO-220-3 |
| Gate trigger voltage min 125c | 0.2V |
| Surge current non repetitive 10ms | 140A |
| Surge current non repetitive 8 3ms | 145A |
| Тепл. сопр. переход-корпус | 1.3 °C/W |
| Рабочая температура | -40°C ~ 125°C |
| Термосопротивление переход-среда | 60 °C/W |
