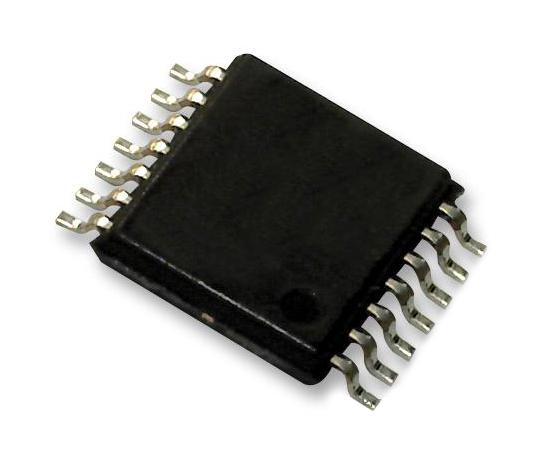

Микросхема интерфейсов TXB0104PWR / TSSOP-14
У поставщика
ПроизводительTexas Instruments
У поставщиков
3 959 шт.
Норм. уп.: 5
Цены поставщиков
Склад 13
В наличии:3 089 шт
Срок поставки: до недели
Норм. уп.: 2000
Минимальная партия: 20 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 36,33 |
| от 99 | 33,41 |
| от 198 | 31,08 |
| от 395 | 29,06 |
| от 789 | 27,70 |
Склад 12
В наличии:870 шт
Срок поставки: до недели
Норм. уп.: 5
Минимальная партия: 50 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 34,16 |
| от 5 | 28,97 |
Описание
Микросхема интерфейсов TXB0104PWR от Texas Instruments представляет собой 4-канальный двунаправленный преобразователь уровней напряжения. Выполнена в компактном корпусе TSSOP-14. Предназначена для согласования логических уровней между различными напряжениями питания (например, 1,8 В, 2,5 В, 3,3 В и 5 В) в цифровых схемах. Обеспечивает автоматическое определение направления передачи данных, что упрощает разработку интерфейсов для микроконтроллеров и периферийных устройств.
Технические характеристики
| Тип | voltage-level translator |
| Ток | 50 mA |
| Корпус | TSSOP-14 |
| Тип монтажа | SMD |
| Direction | bidirectional with automatic direction sensing |
| Кол-во выводов | 14 |
| Корпус | TSSOP-14 |
| Монтаж | SMD |
| Voltage a max | 3.6V |
| Voltage a min | 1.2V |
| Voltage b max | 5.5V |
| Voltage b min | 1.65V |
| Esd cdm a port | 1500V |
| Esd cdm b port | 1500V |
| Esd hbm a port | 2500V |
| Esd hbm b port | ±15kV |
| Число бит | 4 |
| Latch up current | 100mA |
| Размеры упаковки | 5.00mm x 4.40mm |
| Макс. ток питания | 5µA |
| Напряжение | 3.6 V |
