Реле сигнальное две группы на переключение моностабильное для поверхностного монтажа
У поставщика
ПроизводительPAN IND
У поставщиков
305 шт.
Норм. уп.: 40
Цены поставщиков
Склад 13
В наличии:305 шт
Срок поставки: до недели
Норм. уп.: 40
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 148,87 |
| от 16 | 138,91 |
| от 40 | 130,78 |
| от 80 | 124,73 |
| от 160 | 120,21 |
Описание

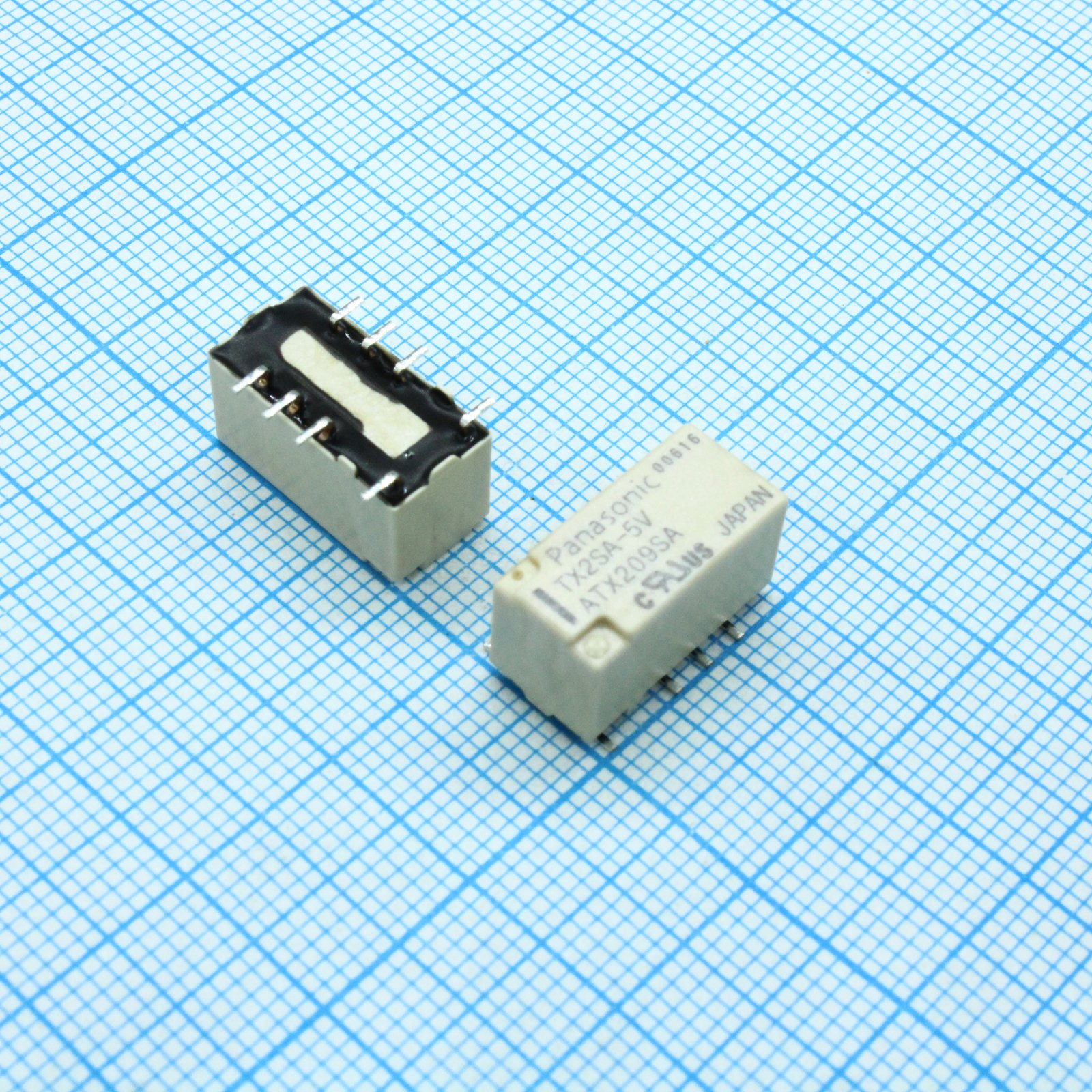

Реле сигнальное TX2-SA-5V от PAN IND — моностабильный компонент с двумя группами переключения (DPDT) для поверхностного монтажа. Работает от 5 В постоянного тока и коммутирует ток до 2 А. Применяется в телекоммуникационном оборудовании и промышленной автоматике.
Технические характеристики
| Серия | TX |
| Размеры | 15.0(L) x 7.4(W) x 8.2(H) mm |
| Описание | Signal relay, 2 Form C, single side stable, surface-mount (SA type) |
| Артикул | TX2-SA-5V |
| Тип монтажа | SMD |
| Стиль упаковки | Tube packing |
| Terminal shape | Surface-mount terminal |
| Сопр. катушки | 178Ω ±10% |
| Dimensions inch | .591(L) x .291(W) x .323(H) inch |
| Pick up voltage | 75%V or less of nominal voltage (initial) |
| Соответствие RoHS | Да |
| Contact capacity | 2A 30V DC |
| Материал контакта | Ag+Au clad (standard) |
| Напряжение отключения | 10%V or more of nominal voltage (initial) |
| Standard packing | Tube: 40 pcs.; Case: 1,000 pcs. |
| Описание | Low Signal Relays - PCB 2A 5VDC DPDT NON-LATCHING SMD |
| Сопр. контакта | 100mΩ (initial) |
| Operating function | Single side stable |
| Surface mount type | SA (Low-profile surface-mount terminal type) |
| Расположение контактов | 2 Form C (DPDT) |
| Max applied voltage | 150%V of nominal voltage |
| Sealed construction | Yes, allows automatic washing |
| Nominal coil voltage | 5V DC |
| Типовые применения | Communications (xDSL, Transmission), Measurement, Security, Home appliances, and audio/visual equipment, Automotive equipment, Medical equipment |
| Примечание | 5VDC 2A DPDT |
| Minimum operating power | 79mW |
| Nominal operating power | 140mW |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Nominal operating current | 28.1mA |
| Удар функц. | 750 m/s² |
| Ударопрочность разрушающая | 1000 m/s² |
| Описание (англ.) | Signal-Relay, 2-Form-C, Single side stable, SMD |
| Breakdown voltage contact coil | 2000V |
| Breakdown voltage open contacts | 1000V |
| Vibration resistance functional | 10 to 55 Hz (at double amplitude of 3.3 mm) |
| Vibration resistance destructive | 10 to 55 Hz (at double amplitude of 5 mm) |
| Surge breakdown voltage contact coil | 2500V (2x10µs, Bellcore) |
| Surge breakdown voltage open contacts | 1500V (10x160µs, FCC part 68) |
| Количество контактов | 2 |
| Напряжение катушки, В | 5 |
| Ток, А | 2 |
