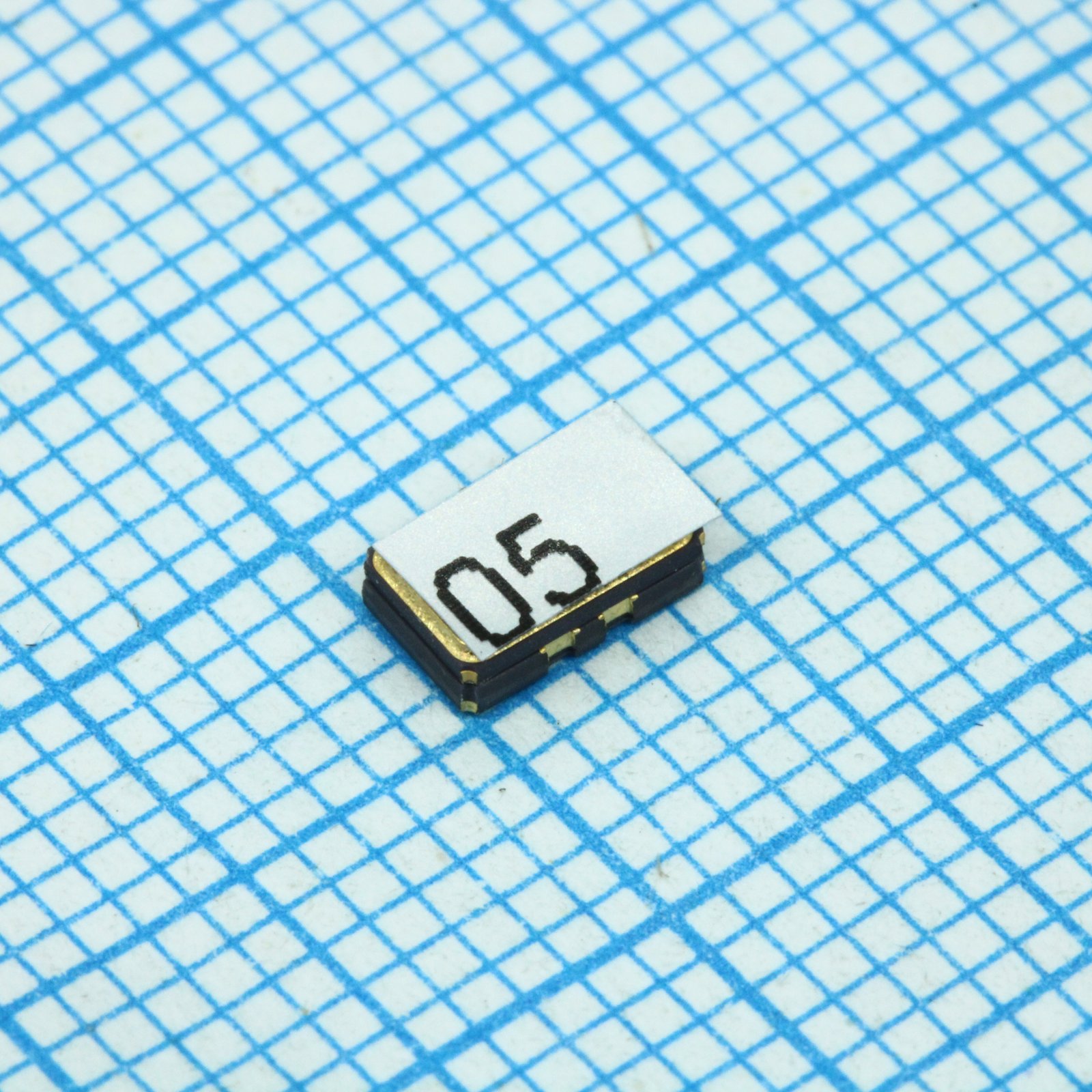

Резонатор керамический 24МГц 5.0x3.2x0.8мм SMD
У поставщика
ПроизводительTaitien
У поставщиков
6 шт.
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт472,17 ₽
Сумма944,34 ₽
+ доплата 490,00 ₽
В наличии6 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 2 штюрлицам и ИП
от 3 — 466,07 ₽ (−1%)
Заказ со склада «Склад 13» с этой позицией — 944,34 ₽. До заказа без доплаты не хватает 16 355,66 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
2 шт · Склад 13 · 944,34 ₽
Описание
Керамический резонатор Taitien на частоту 24 МГц выполнен в миниатюрном SMD-корпусе 5.0x3.2x0.8 мм. Обеспечивает стабильную генерацию тактовой частоты для синхронизации цифровых схем. Применяется в микроконтроллерных устройствах, бытовой электронике и системах промышленной автоматики.
Технические характеристики
| Старение | ±3.0ppm/year |
| Корпус | 5.0x3.2x0.8mm SMD ceramic package |
| Тип монтажа | SMD |
| Частота | 24.000000MHz |
| Допуск | 10ppm available |
| Размеры | Ширина: 3.20±0.10mm; Высота: 0.80±0.10mm; Длина: 5.00±0.20mm |
| Ширина катушки | 12mm |
| Уровень возбуждения | Max: 300µW; Min: 10µW; Typical: 10µW |
| Тип упаковки | ceramic SMD |
| Соотв. RoHS | Да |
| Соединения выводов | Вывод 1: crystal; Вывод 2: ground (connected to cover); Pin3: crystal; Контакт 4: ground (connected to cover) |
| Шунтирующая емкость | Max: 5.0pF |
| Расположение контактных площадок | Pad width: 1.50mm; Pad length: 1.20±0.10mm; Pad spacing: 3.80±0.10mm |
| Standard frequency | 24MHz |
| Стабильность частоты | Диапазон температур: -40~+85°C; Stability options: ±15ppm, ±20ppm, ±30ppm, ±50ppm |
| Сопр. изоляции | 500MΩ @ DC100V |
| Тип упаковки | Штучный товар |
| Диап. темп. хр. | -55°C to +125°C |
| Диап. раб. темп. | -40°C to +85°C |
| ЭПС | For 24MHz: max 45Ω |
