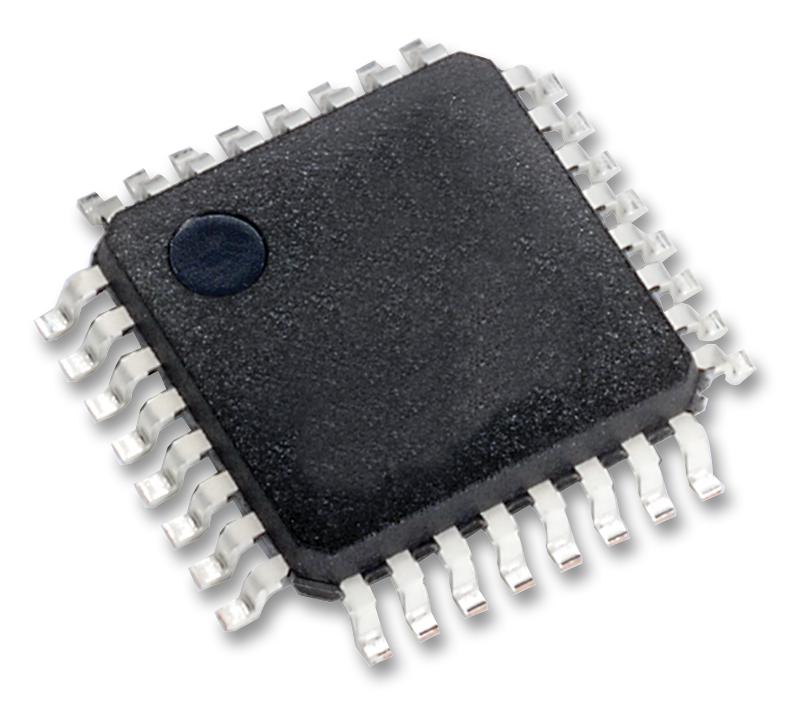

МИКРОСХЕМЫ TUSB2046BVFR, Четырехпортовый USB-контроллер с разветвителем на чипе (USB HUB), Texas Instruments, корпус LQFP-32.
У поставщика
ПроизводительTexas Instruments
КатегорияКонтроллеры интерфейсов
У поставщиков
352 шт.
Норм. уп.: 2
шт
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 15срок до 10 дн.
Цена за шт176,27 ₽
Сумма352,54 ₽
В наличии82 шт
только упаковками по 2 штюрлицам и ИП
Склад 13срок до недели
Цена за шт—
Сумма—
В наличии270 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 5 штюрлицам и ИП
продаётся от 5 штпри 5 — 235,04 ₽
2 шт · Склад 15 · 352,54 ₽
Описание
TUSB2046BVFR — четырёхпортовый USB-контроллер-разветвитель (USB Hub) от Texas Instruments. Микросхема выполнена в компактном корпусе LQFP-32 и поддерживает спецификацию USB 2.0. Предназначена для организации дополнительных USB-портов в встраиваемых системах, материнских платах и периферийных устройствах.
Технические характеристики
| ЭМИ | Low EMI emission |
| RoHS | Да |
| Вес | 0.15g |
| Тип | USB Hub Controller |
| Ток, А | 50 мА |
| ESD CDM | 500V |
| ЭСР HBM | 2000V |
| Корпус | LQFP-32 |
| Тип монтажа | SMD |
| Без свинца | Да |
| Упаковка | лоток |
| Кол-во выводов | 32 |
| Шаг выводов | 0.8mm |
| Usb ports | 1 upstream, 4 downstream |
| Скорость USB | Full-Speed (12 Mbps) |
| Размеры | 7.00mm x 7.00mm x 1.40mm |
| Pcb layers | 2-Layer PCB compatible |
| Clock input | 48MHz |
| Описание | 4-Port Hub for the Universal Serial Bus With Optional Serial EEPROM Interface |
| Тип выхода | Push-Pull for PWRON |
| Артикул | TUSB2046BVFR |
| Режимы питания | Self-Powered, Bus-Powered |
| Без галогенов | Да |
| Производитель | Texas Instruments |
| Transceivers | Integrated USB transceivers |
| Crystal input | 6MHz |
| Входное напряжение | 3.3V |
| State machine | Да |
| Дата даташита | FEBRUARY 2000 – REVISED JUNE 2017 |
| Вых. напряжение | 3.3V |
| Product folder | TUSB2046B |
| Напряжение питания | 3.3V |
| Suspend resume | Да |
| Тактовая частота | 6MHz crystal or 48MHz input clock |
| Noise filtering | On OVRCUR |
| Power switching | Ganged or Per-Port |
| Ток в режиме ожидания | 100µA |
| Eeprom interface | 3-State, supports programmable Vendor ID and Product ID |
| Модель машины ЭСР | 200V |
| Firmware required | Нет |
| Low speed support | Да |
| Рабочий ток | 50mA |
| Размер корпуса | 7.00mm x 7.00mm |
| Ревизия даташита | SLLS413L |
| Full speed support | Да |
| Температура оплавления | 260°C |
| Макс. напр. пит. | 3.6V |
| Мин. напр. пит. | 3.0V |
| Общая выходная мощность | 6.6W |
| Usb clock frequency | 12MHz |
| Напряжение, В | 3.3 В |
| Заказной номер | TUSB2046BVFR |
| Output power per port | 1.65W |
| Overcurrent reporting | Ganged or Per-Port |
| Тепловое сопротивление JA | 70°C/W |
| Тепловое сопротивление JC | 20°C/W |
| Частота внутреннего PLL | 48MHz |
| Output current per port | 500mA |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Макс. раб. темп. | 85°C |
| Мин. раб. темп. | -40°C |
| Уровень чувствительности к влаге | MSL 3 |
