Приемопередатчик USB на 12 Мбит/с с дополнительным последовательным интерфейсом EEPROM
У поставщика
ПроизводительTexas Instruments
КатегорияМикросхемы памяти
У поставщиков
126 шт.
Норм. уп.: 3000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт274,82 ₽
Сумма1 374,10 ₽
+ доплата 490,00 ₽
В наличии126 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 5 штюрлицам и ИП
от 6 — 271,27 ₽ (−1%)
Заказ со склада «Склад 13» с этой позицией — 1 374,10 ₽. До заказа без доплаты не хватает 15 925,90 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
5 шт · Склад 13 · 1 374,10 ₽
Описание

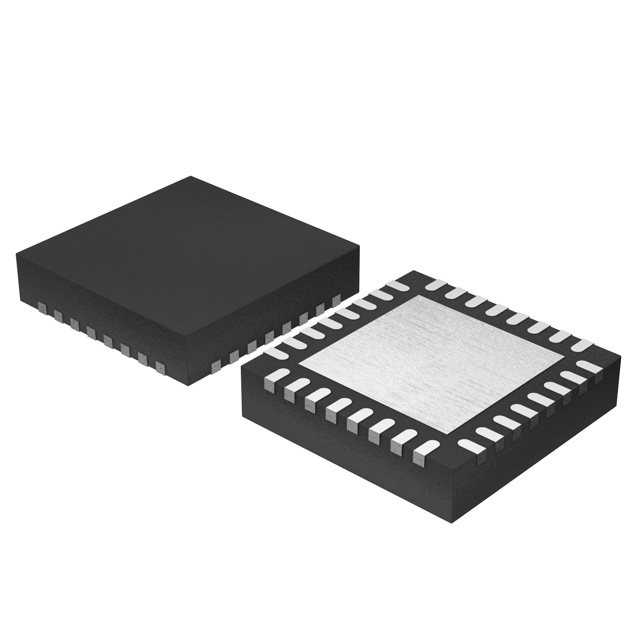

Микросхема TUSB2046BIRHBR от Texas Instruments — это 4-портовый хаб-контроллер для USB. Работает на скорости до 12 Мбит/с, поддерживает подключение внешней EEPROM и выполнен в компактном корпусе VQFN32. Предназначен для использования в промышленной автоматике и встраиваемых системах.
Технические характеристики
| Cost | Lower than TUSB2040 Hub |
| Скорость USB | Full-Speed (12 Mbps) |
| Pcb layers | 2 |
| Технология | CMOS |
| Описание | 4-Port Hub for the Universal Serial Bus With Optional Serial EEPROM Interface |
| Нормы ESD | см. технический паспорт |
| Артикул | TUSB2046B |
| Emi emission | низкий |
| Internal pll | Да |
| Корпус | VQFN32-(5x5) |
| Migrated from | TUSB2040 Hub |
| Тип монтажа | SMD |
| Типы корпусов | VQFN (32), LQFP (32) |
| Pin pitch qfn | 0.5mm |
| Напряжение питания | 3.3V |
| Upstream ports | 1 |
| Критерий качества при ЭСР | Улучшенный |
| Power switching | Ganged or Per-Port |
| Clock source low | Internal APLL output |
| Downstream ports | 4 |
| Eeprom interface | 3-State, allows EEPROM sharing |
| Clock source high | TSTPLL/48MCLK input |
| Частота кварца | 6 MHz |
| Firmware required | Нет |
| Количество выводов корпуса | 32 |
| Pwron output type | Push-Pull |
| Power source modes | Self-Powered, Bus-Powered |
| Driver requirements | No special drivers |
| Ganged low behavior | PWRON outputs and OVRCUR inputs operate per-port |
| Internal pll output | 48 MHz |
| Terminal pitch lqfp | 0.8mm |
| Тепловая информация | см. технический паспорт |
| Usb clock frequency | 12 MHz |
| Usb spec compliance | USB Specification Full-Speed Hub, TID# 30220231 |
| Ganged high behavior | All PWRON outputs switch together; any OVRCUR activation powers off all ports |
| Input clock frequency | 48 MHz |
| Overcurrent reporting | Ganged or Per-Port |
| Ovrcur noise filtering | Да |
| Package body size lqfp | 7.00mm x 7.00mm |
| Package body size vqfn | 5.00mm x 5.00mm |
| Programmable vendor id | Да |
| Suspend resume support | Да |
| Crystal connection pins | XTAL1, XTAL2 |
| Integrated transceivers | Да |
| Programmable product id | Да |
| Типовые характеристики | см. технический паспорт |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Предельные значения | см. технический паспорт |
| Downstream speed support | Full-Speed and Low-Speed |
| Operating system support | Any OS with USB stack support |
| Power mode selection pin | BUSPWR |
| Ganged mode selection pin | GANGED |
| Clock source selection pin | TSTMODE |
| Электрические характеристики | см. технический паспорт |
| Диап. раб. темп. | See recommended operating conditions |
| State machine implementation | Да |
| Описание (англ.) | 4-PORT HUB FOR USB 32-QFN |
| Рабочая температура | -40В°C ~ 85В°C |
| Differential driver switching low speed | см. технический паспорт |
| Differential driver switching full speed | см. технический паспорт |
