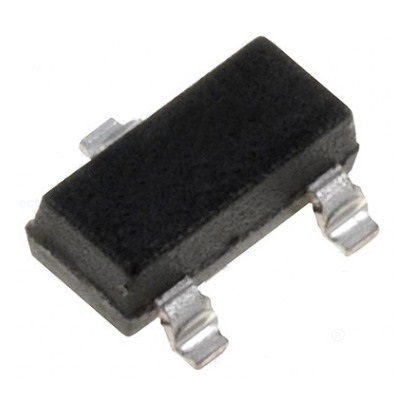

Микросхема TTP223-BA6 SOT23
У поставщика
У поставщиков
8 460 шт.
Норм. уп.: 40
Цены поставщиков
Склад 12
В наличии:4 800 шт
Срок поставки: до недели
Норм. уп.: 40
Минимальная партия: 400 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 19,67 |
| от 40 | 16,35 |
Склад 13
В наличии:3 615 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 54 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 12,83 |
| от 153 | 11,36 |
| от 305 | 10,13 |
| от 609 | 9,18 |
| от 1 218 | 8,50 |
Склад 39
В наличии:45 шт.
Срок поставки: до недели
Норм. уп.: 3000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 11,19 |
| от 325 | 9,60 |
| от 549 | 8,70 |
| от 919 | 7,99 |
| от 1 524 | 7,51 |
Описание
Микросхема TTP223-BA6 от TONTEK — это сенсорный контроллер с одним каналом. Выполнена в компактном корпусе SOT-23, обеспечивает низкое энергопотребление и высокую чувствительность касания. Подходит для создания сенсорных кнопок в бытовой электронике и портативных устройствах.
Технические характеристики
| Корпус | SOT-23-6L |
| Тип монтажа | SMD |
| Корпус | SOT-23 |
| Кол-во выводов | 6 |
| ESD рейтинг | 4kV |
| Тип выхода | CMOS |
| Output modes | Direct, Toggle, Active high/low selectable |
| Тип упаковки | SOT-23-6L |
| Response time max | 220ms |
| Диап. вх. напр. | VSS-0.3V to VDD+0.3V |
| Output sink current | 8mA |
| Active level options | active high, active low |
| ESD HBM | 4kV |
| Power on stable time | 0.5s |
| Раб. ток макс. | 3.0uA |
| Макс. рабочее напряжение | 5.5V |
| Мин. раб. напр. | 2.0V |
| Output source current | 4mA |
| Low power mode current | 1.5uA |
| Fast mode response time | 60ms |
| Input pull low resistor | 28kohm |
| Макс. темп. хр. | 125°C |
| Мин. темп. хр. | -50°C |
| Operating current typical | 1.5uA |
| Макс. раб. темп. | 85°C |
| Мин. раб. темп. | -40°C |
| Диап. темп. хр. | -50 ~ +125°C |
| Input pin pull low resistor | 28kohm |
| Диап. раб. темп. | -40 ~ +85°C |
| Sensor oscillator frequency | 1MHz |
| Re calibration period normal | 4.0s |
| Recalibration period low power | 4.0s |
| System oscillator frequency low | 16kHz |
| System oscillator frequency fast | 512kHz |
| Power supply voltage absolute max | 5.5V |
| Recalibration period after release | 16s |
| Re calibration period after release | 16s |
| Sensitivity adjustment capacitance range | 0~50pF |
