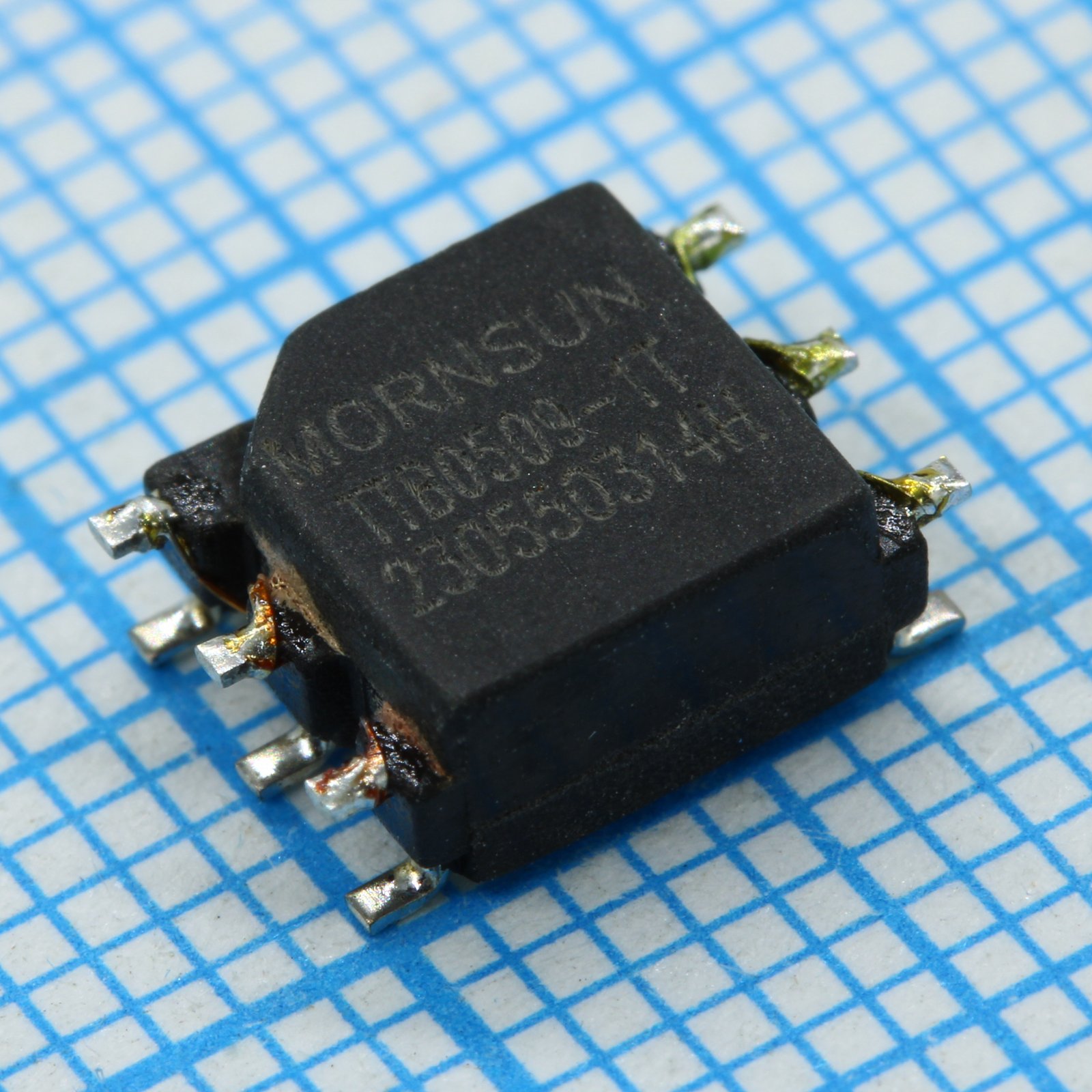

DC-DC преобразователь TTB0509-1T
У поставщика
ПроизводительMORNSUN
КатегорияТрансформаторы
У поставщиков
21 919 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 39
В наличии:21 587 шт.
Срок поставки: до недели
Норм. уп.: 1000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 62,90 |
| от 60 | 57,99 |
| от 100 | 55,23 |
| от 165 | 53,04 |
| от 270 | 51,36 |
Склад 13
В наличии:332 шт
Срок поставки: до недели
Норм. уп.: 1200
Минимальная партия: 10 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 74,53 |
| от 30 | 68,87 |
| от 60 | 64,26 |
| от 120 | 60,80 |
| от 239 | 58,22 |
Описание
DC-DC преобразователь TTB0509-1T от MORNSUN — это изолированный модуль питания, предназначенный для преобразования постоянного напряжения. Устройство обеспечивает гальваническую развязку входных и выходных цепей, что повышает безопасность и помехоустойчивость оборудования. Применяется в промышленной автоматике, системах управления и телекоммуникационной технике для стабильного питания чувствительных компонентов.
Технические характеристики
| RoHS | Да |
| Мощность, Вт | 1W |
| Вес | 0.3g |
| Тип | DC-DC converter |
| Ток | 1 А |
| Тип монтажа | SMD |
| Стандарты | EN62368 |
| Размеры | 6.50 x 8.80 x 3.60 mm |
| Артикул | TTB0509-1T |
| Коэфф. трансформации | 1:1.94 |
| Тип упаковки | SMD |
| Испытательное напряжение | 0.1V |
| Монтаж | SMD |
| Материал корпуса | Black plastic, UL94V-0 |
| Метод охлаждения | Free air convection |
| Вых. напряжение | 9V |
| Тестовая частота | 100 kHz |
| Условия теста | Ta=25°C, humidity<75%RH |
| Влажн. хранения | 95% RH max |
| Мощность | 5 Вт |
| Напр. изоляции | 1650 VDC |
| Макс. вых. ток | 111mA |
| Диап. вх. напр. | 4.5V to 5.5V |
| Темп. хранения | -55°C to +125°C |
| Напряжение | 5 В |
| Ном. вх. напр. | 5V |
| Емк. изоляции | 20 pF |
| Раб. температура | -40°C to +125°C |
| Inductance pin1 to pin3 | 737 µH |
| Inductance pin6 to pin4 | 2768 µH |
| Длительность оплавления | 60s over 217°C |
| Dc resistance pin1 to pin3 | 0.60 Ω |
| Dc resistance pin6 to pin4 | 1.3 Ω |
| Пиковая температура оплавления | 245°C |
