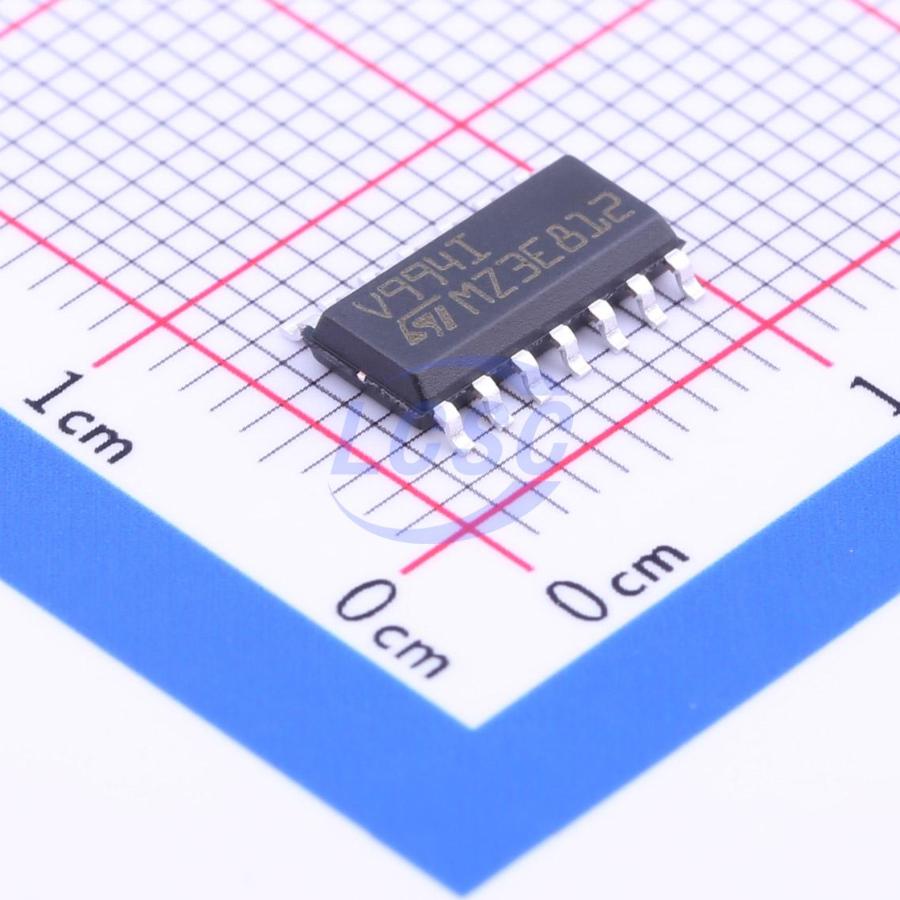

Усилитель операционный общего применения 20МГц полный выход 14SO
У поставщика
ПроизводительSTMicroelectronics
КатегорияМикросхемы
У поставщиков
235 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:235 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 12 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 57,60 |
| от 12 | 56,29 |
| от 24 | 54,45 |
| от 48 | 51,67 |
| от 95 | 48,10 |
Описание
Операционный усилитель общего применения от STMicroelectronics. Модель с полосой пропускания 20 МГц и выходом «rail-to-rail» (полный размах) в компактном корпусе SOIC-14. Работает в расширенном диапазоне температур от -40 до +125 °C. Подходит для промышленной автоматики, измерительных схем и аудиотрактов.
Технические характеристики
| ESD (мм) | 400V |
| ESD CDM | 500V |
| ЭСР HBM | 5kV |
| Корпус | SO14 |
| Тип монтажа | SMD |
| Скорость нарастания | 10V/µs |
| Phase margin | 45° |
| Корпус | SOIC14 |
| Latch up immunity | 200mA |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 2.5V |
| Диап. вх. напр. | VCC- -0.1V to VCC+ +0.1V |
| Minimum gain negative | -3V/V |
| Minimum gain positive | 4V/V |
| Capacitive load stable | 100pF |
| Произведение усиления на полосу | 20MHz |
| Макс. входной ток смещения | 100pA |
| Тип. входной ток смещения | 1pA |
| Output current sink min | 16mA |
| Output current sink typ | 32mA |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. входной ток смещения | 100pA |
| Тип. входной ток смещ. | 1pA |
| Макс. раб. темп. | 125°C |
| Мин. раб. темп. | -40°C |
| Output current source min | 16mA |
| Output current source typ | 35mA |
| Суммарный коэффициент гармоник | 0.0025% |
| Input offset voltage drift | 2µV/°C |
| Noise voltage density 10khz | 21nV/√Hz |
| Input offset voltage max 25c | 4.5mV |
| Описание (англ.) | OPAMP GP 20MHZ RRO 14SO |
| Supply current per channel max | 1.1mA |
| Supply current per channel typ | 820µA |
| Low level output voltage max 10k | 40mV |
| Low level output voltage max 600 | 150mV |
| Тепловое сопр. переход-корпус | 31°C/W |
| High level output voltage max 10k | 40mV |
| High level output voltage max 600 | 150mV |
| Large signal voltage gain min 25c | 80dB |
| Input offset voltage max full temp | 7.5mV |
| Common mode rejection ratio min 25c | 58dB |
| Тепловое сопротивление переход-среда | 103°C/W |
| Рабочая температура | -40В°C ~ 125В°C |
| Large signal voltage gain min full temp | 75dB |
| Common mode rejection ratio min full temp | 53dB |
