Резисторы / Резисторы переменные и подстроечные / 10 кОм / 3386P-103LF (TSR-3386P-103R)
У поставщика
ПроизводительSuntan
КатегорияРезисторы переменные имп. 3386
У поставщиков
1 572 шт.
Норм. уп.: 50
Цены поставщиков
Склад 13
В наличии:1 555 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 34 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 20,78 |
| от 50 | 19,96 |
| от 150 | 18,89 |
| от 250 | 17,62 |
| от 500 | 16,47 |
Склад 14
В наличии:17 шт.
Срок поставки: до 7 дн.
Норм. уп.: 50
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 50 | 13,38 |
Описание

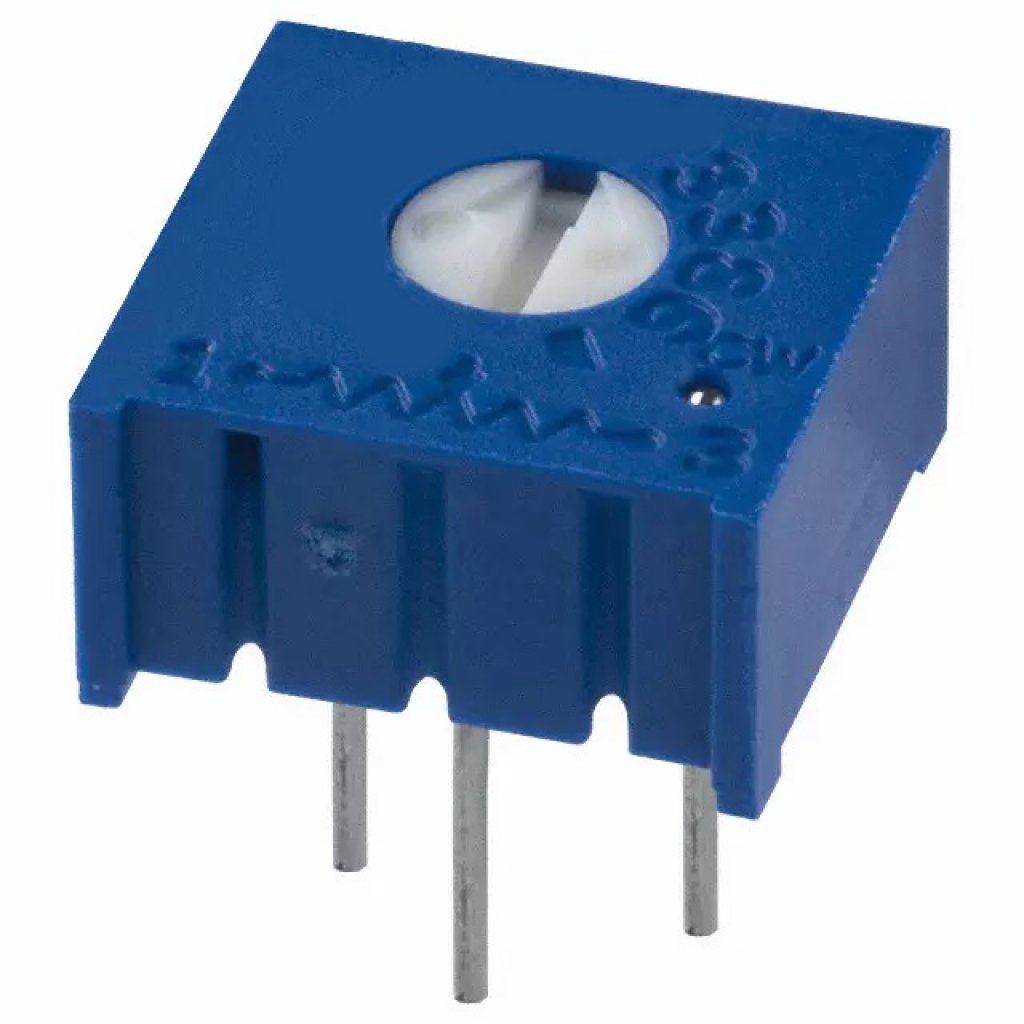

Подстроечный резистор Suntan TSR-3386P-103R номиналом 10 кОм. Выполнен в прямоугольном корпусе с многооборотной регулировкой для точной настройки сопротивления. Предназначен для монтажа в отверстия на печатную плату, применяется в цепях калибровки и подстройки параметров электронных устройств.
Технические характеристики
| RoHS | Да |
| Тип | Square Trimming Potentiometer |
| Модель | TSR-3386P-103R |
| Стиль | P |
| Turns | Single Turn |
| Герметичность | Да |
| Серия | TSR-3386 |
| Тип | подстроечный |
| Element | Cermet |
| Тип монтажа | Выводной |
| Collision | 100m/s², 4000 cycles, ΔR ≤ 2%R |
| Сопротивление | 10kΩ |
| Knob option | Add suffix letter T for finger adjustment knob |
| Макс. напряжение | 315V |
| Ном. мощность | 0.5W @ 70°C, 0W @ 125°C |
| Корпус | 3386 |
| Код сопротивления | 103 |
| Ресурс вращения | 200 cycles, ΔTR ≤ 10%R, CRV ≤ 3% or 5Ω |
| Пусковой момент | ≤35mN·m |
| Terminal styles | Many terminal styles available |
| Эффективный ход | 300° ± 10° clockwise |
| Диапазон сопротивлений | 10Ω - 5MΩ |
| Темп. диапазон | -55°C ~ +125°C |
| Выдерживаемое напр. | 600Vac |
| Стандартная упаковка | 50 pcs per tube |
| Допуск сопротивления | ±10% |
| Сопр. изоляции | ≥1GΩ at 100Vac |
| Temperature variation | ΔR ≤ 5%R, Δ(Uab/Uac) ≤ 10% (-55°C 30min, +125°C 30min, 5 cycles) |
| Темп. коэф. | ±250 ppm/°C (±100 ppm/°C available on request) |
| Electrical endurance 70c | 0.5W @ 70°C, 1000h, ΔR ≤ 10%R, Δ(Uab/Uac) ≤ 10%, CRV ≤ 3% or 5Ω |
| Сопротивление | 10 кОм |
| Absolute minimum resistance | ≤1% R or 10Ω |
| Вариация контактного сопротивления | ≤3% |
