Потенциометр однооборотный керметный 1МОм 0.25Вт ±10% (6.8 X 6.8 X 6мм)
У поставщика
ПроизводительSuntan
КатегорияРезисторы подстроечные
У поставщиков
280 шт.
Норм. уп.: 50
Цены поставщиков
Склад 13
В наличии:280 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 68 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 10,94 |
| от 32 | 10,25 |
| от 50 | 9,45 |
| от 150 | 8,79 |
| от 250 | 8,21 |
Описание

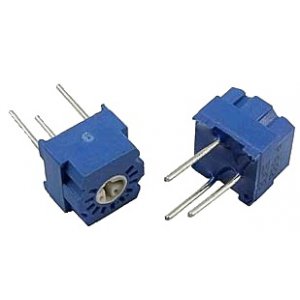

Потенциометр однооборотный керметный от Suntan. Модель TSR-3323P-105R с сопротивлением 1 МОм и допуском ±10% рассчитана на мощность 0,25 Вт. Компактный корпус 6,8 x 6,8 x 6 мм подходит для точной подстройки параметров в малогабаритной электронной аппаратуре.
Технические характеристики
| RoHS | Да |
| Тип | Square Trimming Potentiometer |
| Модель | TSR-3323P-105R |
| Turns | Single Turn |
| Герметичность | Да |
| Серия | TSR-3323 |
| Тип монтажа | Выводной |
| Collision | 390m/s2, 4000 cycles, DeltaR <=5%R |
| Вибрация | 10-500Hz, 0.75mm, 6h, DeltaR <=5%R, Delta(Uab/Uac) <=7.5%R |
| Размеры | 6.8 x 6.8 x 6mm |
| Сопротивление | 1MOhm |
| Технология | Cermet |
| Макс. напряжение | 315V |
| Ном. мощность | 0.25W @ 70C, 0W @ 125C |
| Код сопротивления | 105 |
| Ресурс вращения | 200 cycles, DeltaTR <=10%R, CRV <=3% or 5n |
| Пусковой момент | <=30mN.m |
| Terminal styles | 7 |
| Эффективный ход | 250° +/-10° |
| Диапазон сопротивлений | 10Ohm - 2MOhm |
| Темп. диапазон | -55C to +125C |
| Выдерживаемое напр. | 707Vac |
| Напр. вращения | Clockwise |
| Стандартная упаковка | 50 pcs per tube |
| Допуск сопротивления | +/-10% |
| Примечание | 1M, 0.25W |
| Сопр. изоляции | >=1GOhm at 500Vac |
| Temperature variation | DeltaR <=5%R, Delta(Uab/Uac) <=5% after 5 cycles -55C 30min, +125C 30min |
| Темп. коэф. | +/-250 ppm/C (standard), +/-100 ppm/C available on request |
| Тип упаковки | Tube (туба) |
| Electrical endurance 70c | 0.25W @ 70C, 1000h, DeltaR <=10%R, CRV <=4% or 5n |
| Absolute minimum resistance | <=1% R or 10n |
| Вариация контактного сопротивления | <=3% or 5n |
| Описание (англ.) | Res Cermet Trimmer 1M Ohm 10% 0.25W(1/4W) 1(Elec)/1(Mech)Turn 2.25mm (6.8 X 6.8 X 6mm) Pin Thru-Hole |
| Корпус | 3323 |
