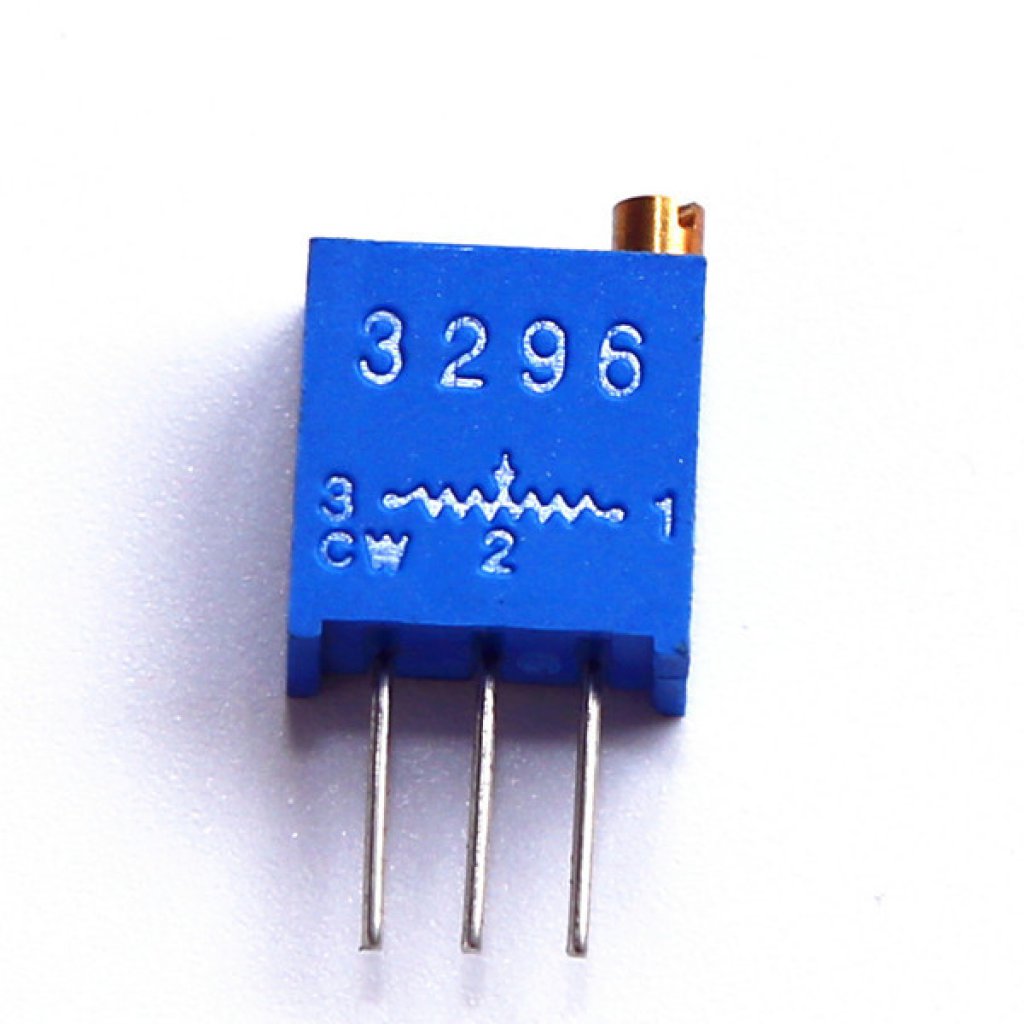

Резисторы / Резисторы переменные и подстроечные / 220 Ом / 3296W-1-221LF (TSR-3296W-221R)
У поставщика
ПроизводительSuntan
КатегорияРезисторы переменные имп. 3296
У поставщиков
2 332 шт.
Норм. уп.: 50
Цены поставщиков
Склад 13
В наличии:1 852 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 62 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 11,42 |
| от 150 | 10,72 |
| от 250 | 9,92 |
| от 450 | 9,10 |
| от 850 | 8,45 |
Склад 14
В наличии:480 шт.
Срок поставки: до 7 дн.
Норм. уп.: 50
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 50 | 12,20 |
Описание
Подстроечный резистор TSR-3296W-221R от Suntan предназначен для точной настройки сопротивления в электрических цепях. Модель имеет номинал 220 Ом и выполнена в стандартном корпусе 3296W, что обеспечивает удобство монтажа на плату. Применяется в блоках питания, измерительной и радиоэлектронной аппаратуре для калибровки и регулировки параметров.
Технические характеристики
| RoHS | RoHS |
| Стиль | W |
| Серия | TSR-3296 |
| Тип | подстроечный |
| Тип монтажа | Выводной |
| Collision | 390m/s², 4000 cycles, ΔR≤5%R |
| Вибрация | 10–500Hz, 0.75mm, 6h, ΔR≤5%R, Δ(Uab/Uac)≤7.5% |
| Сопротивление | 220Ω |
| Макс. напряжение | 315V |
| Ном. мощность | 0.5W @70°C, 0W @125°C |
| Корпус | 3296W |
| Код сопротивления | 221 |
| Ресурс вращения | 200 cycles, ΔR≤±10%R, CRV≤3% or 5Ω |
| Пусковой момент | ≤35mN·m |
| Terminal styles | 5 terminal styles |
| Эффективный ход | 30±2 turns nom |
| Диапазон сопротивлений | 10Ω - 5MΩ |
| Темп. диапазон | -55°C ~ +125°C |
| Выдерживаемое напр. | 640Vac |
| Стандартная упаковка | 50 pcs per tube |
| Допуск сопротивления | ±10% |
| Сопр. изоляции | ≥1GΩ at 100Vac |
| Temperature variation | ΔR≤5%R, Δ(Uab/Uac)≤5% after -55°C 30min, +125°C 30min, 5 cycles |
| Темп. коэф. | ±250 ppm/°C (standard), ±100 ppm/°C available on request |
| Electrical endurance 70c | 0.5W @70°C, 1000h, ΔR≤10%R, CRV≤3% or 5Ω |
| Сопротивление | 221 Ом |
| Absolute minimum resistance | ≤1% R or 10Ω |
| Вариация контактного сопротивления | CRV≤3% or 5Ω |
