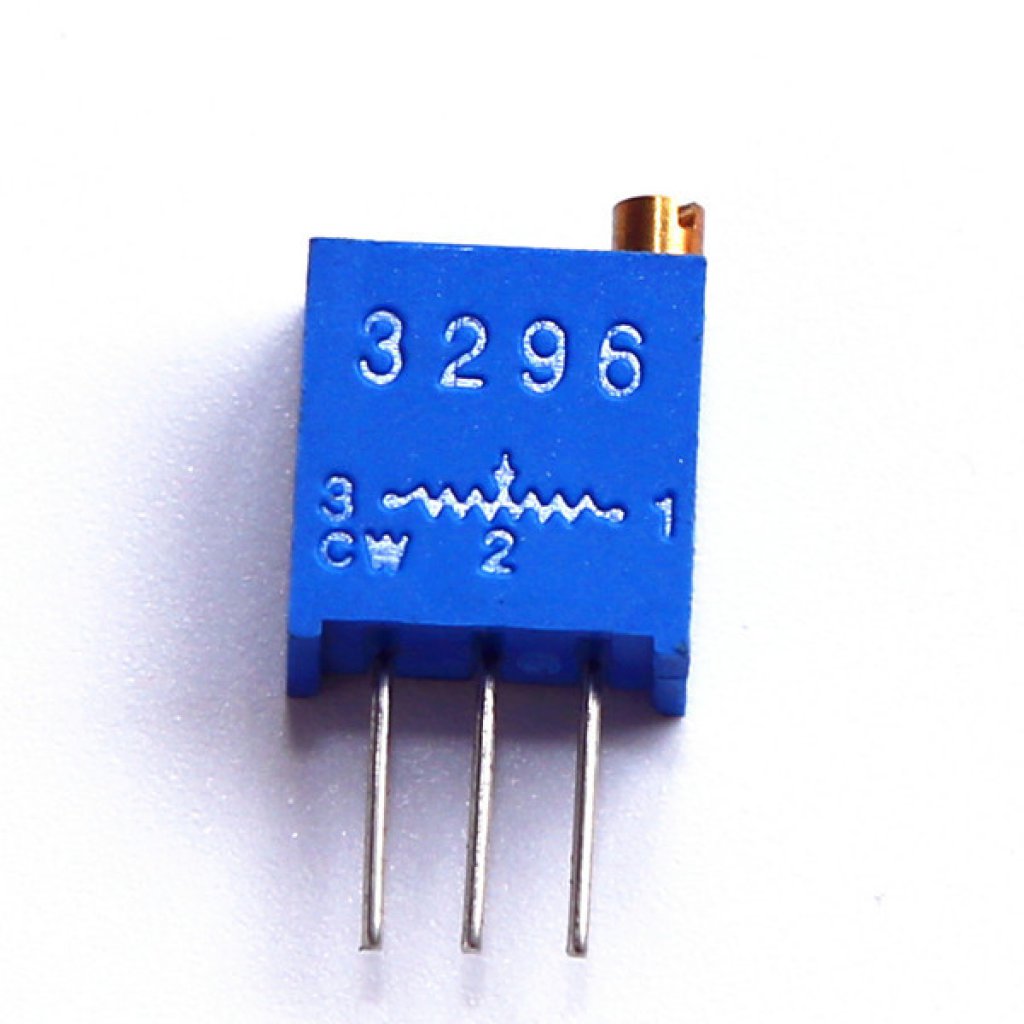

Потенциометр TSR-3296W-201R (200R)
У поставщика
У поставщиков
41 300 шт.
Норм. уп.: 50
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 12,24 |
Цены поставщиков
Склад 2
В наличии:280 шт
Срок поставки: до 2 недель
Норм. уп.: 50
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 12,24 |
Склад 14
В наличии:29 311 шт.
Срок поставки: до 7 дн.
Норм. уп.: 50
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 50 | 13,72 |
Склад 13
В наличии:11 709 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 46 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 15,40 |
| от 200 | 13,88 |
| от 400 | 12,68 |
| от 800 | 11,64 |
| от 1 600 | 11,39 |
Описание
Потенциометр TSR-3296W-201R производства Suntan представляет собой многооборотный подстроечный резистор из популярной серии 3296. Номинал сопротивления составляет 200 Ом. Компонент предназначен для точной настройки параметров в электрических цепях и широко применяется в промышленной и бытовой электронике.
Технические характеристики
| RoHS | Yes (R suffix) |
| Модель | TSR-3296W |
| Тип | подстроечный |
| Корпус | Square Trimming Potentiometer |
| Тип монтажа | Through-hole (THT) |
| Collision | 390m/s², 4000 cycles, ΔR≤5%R |
| Вибрация | 10-500Hz, 0.75mm, 6h, ΔR≤5%R, Δ(Uab/Uac)≤7.5% |
| Размеры | Body: 9.53mm x 4.83mm x 4.83mm; Pin pitch 2.54mm; Pin diameter 0.8mm |
| Сопротивление | 200Ω |
| Ном. мощность | 0.5W at 70°C, 0W at 125°C, max 315V |
| Корпус | 3296W |
| Монтаж | Выводной |
| Тип компонента | Trimming Potentiometer, Multiturn Cermet, Industrial, Sealed |
| Мех. ресурс | 200 cycles |
| Код сопротивления | 201 |
| Пусковой момент | ≤35mN·m |
| Эффективный ход | 30±2 turns |
| Конфиг. выводов | 3 pins, wiper on pin 2 |
| Темп. диапазон | -55°C to +125°C |
| Выдерживаемое напр. | 640V ac |
| Стандартная упаковка | 50 pcs per tube |
| Terminal resistance | ≤1% of R or 10Ω |
| Электрическая стойкость | 0.5W at 70°C, 1000h, ΔR≤10%R, CRV≤3% or 5Ω |
| Допуск сопротивления | ±10% |
| Сопр. изоляции | ≥1GΩ at 100V ac |
| Temperature variation | -55°C for 30min, +125°C for 30min, 5 cycles, ΔR≤5%R, Δ(Uab/Uac)≤5% |
| Темп. коэф. | ±250 ppm/°C (optional ±100 ppm/°C) |
| Сопротивление | 200 Ом |
| Вариация контактного сопротивления | ≤3% or 5Ω |
