Резисторы / Резисторы переменные и подстроечные / 1 мОм / 3296W-1-105LF (TSR-3296W-105R)
У поставщика
ПроизводительSuntan
КатегорияРезисторы переменные имп. 3296
У поставщиков
4 109 шт.
Норм. уп.: 50
Цены поставщиков
Склад 13
В наличии:3 469 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 40 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 17,38 |
| от 150 | 15,58 |
| от 250 | 14,10 |
| от 450 | 12,96 |
| от 850 | 12,13 |
Склад 14
В наличии:640 шт.
Срок поставки: до 7 дн.
Норм. уп.: 50
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 50 | 14,17 |
Описание

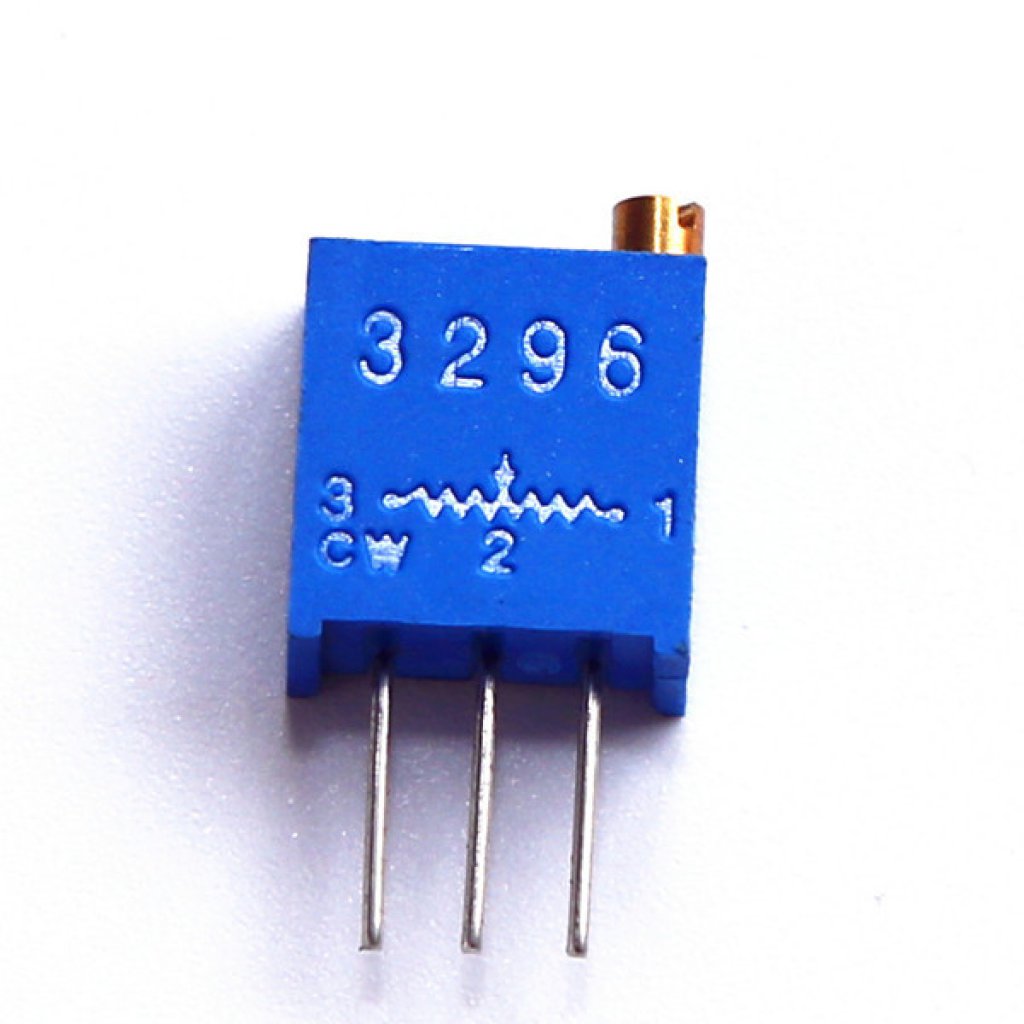

Подстроечный резистор TSR-3296W-105R от Suntan представляет собой многооборотный потенциометр для точной настройки электрических цепей. Компонент выполнен в стандартном корпусе 3296W и имеет номинальное сопротивление 1 МОм. Применяется в измерительной, аудио- и промышленной аппаратуре для калибровки и регулировки параметров схем.
Технические характеристики
| Модель | TSR-3296W |
| Тип | подстроечный |
| Тип монтажа | Through-Hole (THT) |
| Допуск | ±10% |
| Сопротивление | 1MΩ |
| Тип упаковки | Square trimming potentiometer, 3296W style |
| Ном. мощность | 0.5W at 70°C, derated to 0W at 125°C |
| Корпус | 3296W |
| Монтаж | Выводной |
| Соотв. RoHS | Да |
| Тип клемм | W |
| Ресурс вращения | 200 cycles |
| Пусковой момент | ≤35 mN·m |
| Эффективный ход | 30 ±2 turns |
| Темп. диапазон | -55°C to +125°C |
| Выдерживаемое напр. | 640Vac |
| Стандартная упаковка | 50 per tube |
| Сопр. изоляции | ≥1 GΩ at 100Vac |
| Макс. рабочее напряжение | 315V |
| Темп. коэф. | ±250 ppm/°C (typical) |
| Сопротивление | 1 МОм |
| Вариация контактного сопротивления | ≤3% or 5Ω |
| Эксплуатационные характеристики | Collision: 390 m/s², 4000 cycles, ΔR≤5%R; Вибрация: 10-500Hz, 0.75mm, 6 hours, ΔR≤5%R, Δ(Uab/Uac)≤7.5%; Temperature variation: -55°C 30min, +125°C 30min, 5 cycles, ΔR≤5%R, Δ(Uab/Uac)≤5%; Electrical endurance at 70C: 0.5W, 1000h, ΔR≤10%R, CRV≤3% or 5Ω |
