DC/DC, 10Вт, вход 6.5…36В, выход 5В/2А, не изолированный, КПД 94%, SIP3, 14x10.1x7.5мм, -40…85°C, пластик
У поставщика
ПроизводительTraco
КатегорияИсточники питания
У поставщиков
4 шт.
Норм. уп.: 10
Цены поставщиков
Склад 13
В наличии:4 шт
Срок поставки: до недели
Норм. уп.: 10
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 612,88 |
| от 4 | 1 545,12 |
| от 7 | 1 491,33 |
| от 20 | 1 444,03 |
| от 30 | 1 412,05 |
Описание

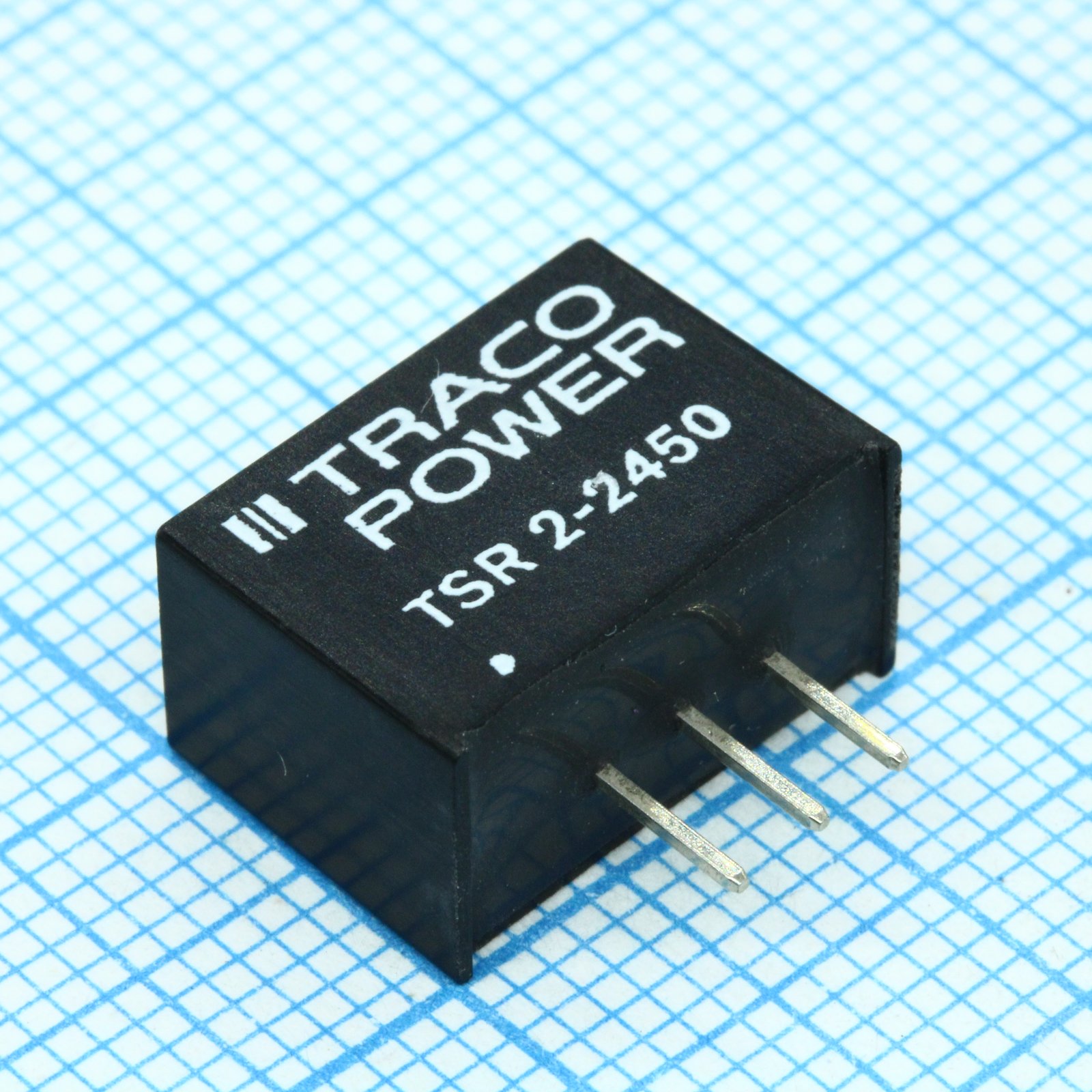

DC/DC-преобразователь TSR 2-2450 от Traco мощностью 10 Вт. Входное напряжение от 6,5 до 36 В, на выходе стабильные 5 В при токе до 2 А. Компактный не изолированный корпус SIP3 с КПД 94% и рабочим диапазоном температур от -40 до +85°C. Подходит для промышленной автоматики и встраиваемых систем.
Технические характеристики
| Мощность, Вт | 10W |
| Цоколевка | 1: +Vin; 2: GND; 3: +Vout |
| Вес | 2.6g |
| Ток | 2 A |
| Package | SIP3 |
| Корпус | SIP3 |
| Материал | plastic (UL 94 V-0) |
| Тип монтажа | THT |
| Кол-во выводов | 3 |
| Efficiency | 94% |
| Размеры | 14.0x10.1x7.5mm |
| КПД | 94% |
| Изоляция | non-isolated |
| Пульсации и шум | 50mVp-p |
| Время запуска | 5ms |
| Корпус | SIP3 |
| Input voltage | 6.5 - 36 VDC |
| Output voltage | 5 VDC |
| Вых. ток | 2A |
| Вых. напряжение | 5V |
| Рег. линии | 0.5% |
| Рег. нагрузки | 1% |
| Ток в режиме ожидания | 2mA |
| Reliability mtbf | 13,520,000 h (MIL-HDBK-217F, ground benign) |
| Switching topology | Buck Converter |
| Макс. емк. нагр. | 600µF |
| Диап. вх. напр. | 6.5...36V |
| Защита от перегрузки | foldback mode |
| Темп. хранения | -55°C to +125°C |
| Частота перекл. | 410kHz |
| Макс. темп. корпуса | 105°C |
| Примечание | DC-DC в пл. 10Вт вх.6.5...36В DC, вых 5В/2А |
| Ток входа без нагрузки | 1mA |
| Ном. входное напряжение | 12V |
| Раб. температура | -40°C to +85°C |
| Реком. входной предохранитель | 2500mA slow blow |
| Точность выходного напряжения | ±2% |
| Темп. коэф. | ±0.02%/K |
| Transient response time | 150µs typ / 200µs max |
| Тип упаковки | Tube (туба) |
| Защита от короткого замыкания | continuous, automatic recovery |
| Output current limitation | 180% typ |
| Описание (англ.) | DC/DC converter, 10W, in: 6.5…36V, out: 5V/2A, Tube |
| Transient response peak variation | 150mV typ / 250mV max |
| Рабочая температура | -40°C to +85°C |
