DC/DC, 6.6Вт, вход 4.75…36В, выход 3.3В/2А, не изолированный, КПД 91%, SIP3, 14x10.1x7.5мм, -40…85°C, пластик
У поставщика
ПроизводительTraco
КатегорияDC-DC преобразователи
У поставщиков
51 шт.
Норм. уп.: 10
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт1 810,58 ₽
дешевле всех
Сумма1 810,58 ₽
+ доплата 490,00 ₽
В наличии50 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийюрлицам и ИП
от 3 — 1 736,65 ₽ (−4%)
Склад 39срок до недели
Цена за шт2 348,49 ₽
Сумма2 348,49 ₽
В наличии1 шт
юрлицам и ИП
Заказ со склада «Склад 13» с этой позицией — 1 810,58 ₽. До заказа без доплаты не хватает 15 489,42 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
1 шт · Склад 13 · 1 810,58 ₽
Описание

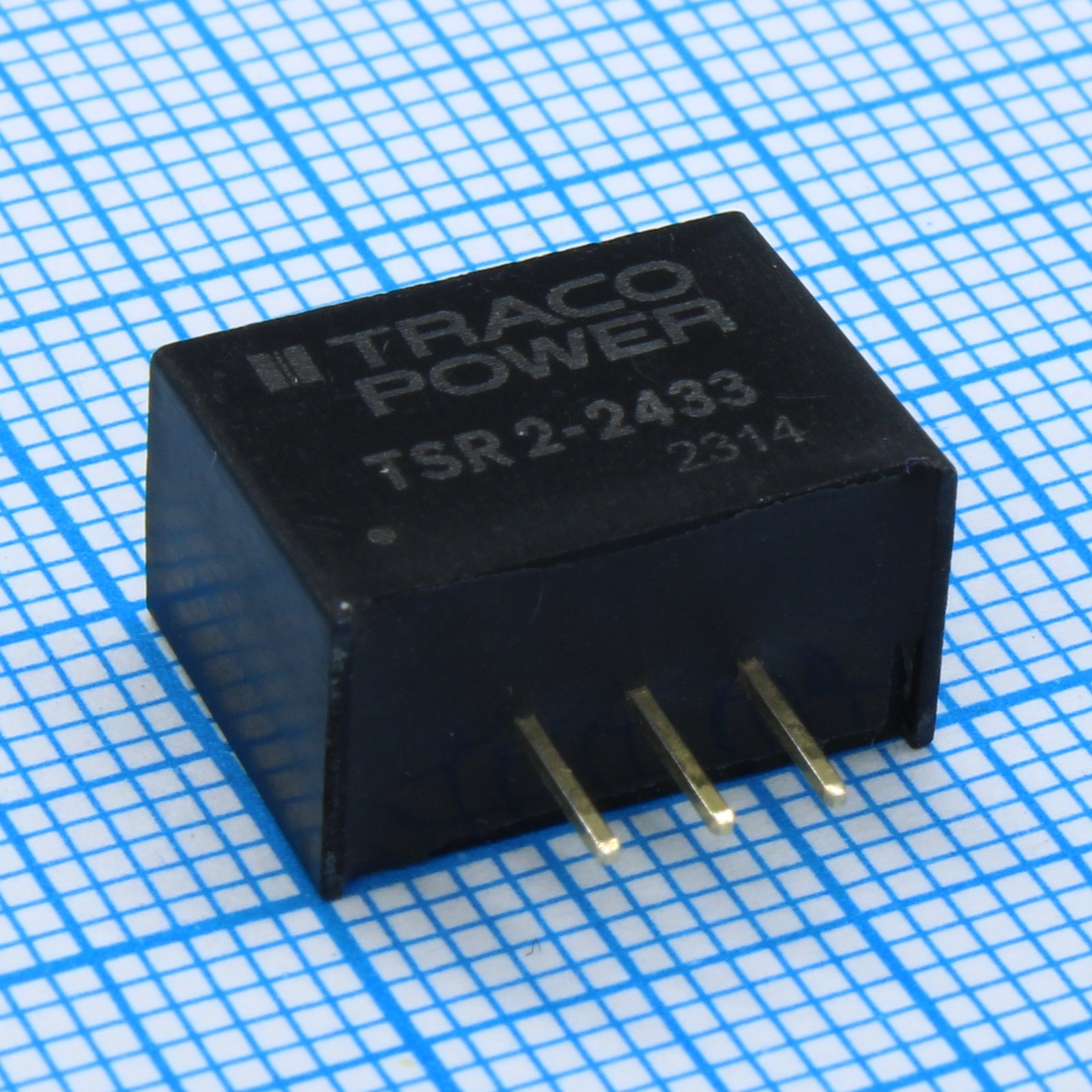

DC/DC-преобразователь Traco TSR 2-2433 мощностью 6,6 Вт. Работает от входа 4,75…36 В и выдаёт стабильные 3,3 В при токе до 2 А. Неизолированный корпус SIP3 с КПД 91% и диапазоном температур от -40 до +85°C. Подходит для промышленной автоматики и встраиваемых систем.
Технические характеристики
| MTBF | 13520000h |
| Цоколевка | 1: +Vin; 2: GND; 3: +Vout |
| Серия | TSR 2 |
| Вес | 2.6g |
| Ток, А | 2 |
| Корпус | SIP3 |
| Корпус | SIP3 |
| Гарантия | 3-year product warranty |
| Вибрация | MIL-STD-810F |
| КПД, % | 91% |
| Размеры | 14 x 10.1 x 7.5 mm |
| Код заказа | TSR 2-2433 |
| Описание | Non-Isolated DC/DC Converter (POL), 2 A |
| Тип корпуса | пластиковый корпус |
| Вх. фильтр | Internal Capacitor |
| Минимальная нагрузка | Not required |
| Вых. мощность | 6.6W |
| Материал контакта | Медь |
| Входное напряжение | 4.75 - 36 VDC |
| Тип монтажа | PCB Mount |
| Время запуска | 5ms |
| Термоудар | MIL-STD-810F |
| Выходное напряжение | 3.3 VDC |
| Cooling system | Natural convection (20 LFM) |
| Тип. КПД | 91% |
| Footprint type | SIP3 |
| Соотв. RoHS | Да |
| Тип соединения | THD (Through-Hole Device) |
| Рег. линии | 0.5% |
| Рег. нагрузки | 1% |
| REACH | Да |
| Материал корпуса | Non-conductive Plastic (UL 94 V-0 rated) |
| Материал заливки | Silicone (UL 94 V-0 rated) |
| Пульсации и шум | 50mVp-p |
| Макс. вх. напр. | 36V |
| Мин. входное напряжение | 4.75V |
| Ном. входное напряжение | 12V |
| Insulation system | неизолированный |
| Профиль пайки | Lead-Free Wave Soldering 260°C / 10 s max. |
| Макс. вых. ток | 2000mA |
| Номинальное напряжение выхода | 3.3V |
| Regulator topology | Buck Converter |
| Макс. емк. нагр. | 900µF |
| Защита от перегр. | Foldback Mode |
| Pin surface plating | Tin (3 - 5 µm), matte |
| Частота перекл. | 410kHz |
| Макс. темп. корпуса | +105°C |
| Примечание | DC-DC в пл. 6.6Вт вх.4.75...36В DC, вых 3.3В/2А |
| Входной ток без нагрузки | 1mA |
| Макс. относительная влажность | 95% |
| Pin foundation plating | Nickel (2 - 3 µm) |
| Рекомендуемый входной предохранитель | 2500mA (slow blow) |
| Точность выходного напряжения | ±2% |
| Макс. темп. хр. | +125°C |
| Мин. темп. хр. | -55°C |
| Темп. коэф. | ±0.02%/K |
| Время переходного отклика | 150µs typ. / 200µs max. |
| Тип упаковки | Tube (туба) |
| Защита от КЗ | Continuous, Automatic recovery |
| Макс. раб. темп. | +85°C |
| Мин. раб. темп. | -40°C |
| Ограничение выходного тока | 180% typ. of Iout max. |
| Защита от перегрева | 150°C typ. (Automatic recovery) |
| Описание (англ.) | DC/DC converter, 6.6W, in: 4.75…36V, out: 3.3V/2A, Tube |
| Transient response peak variation | 150mV typ. / 250mV max. |
| Рабочая температура | -40°C to +85°C |
