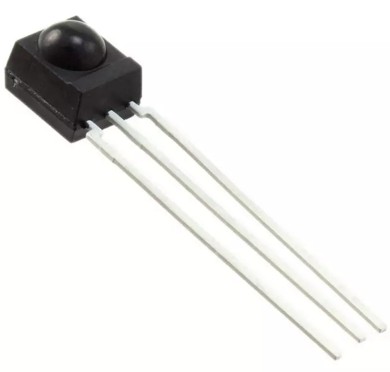

Фотодиод TSOP34836
У поставщика
У поставщиков
21 шт.
Норм. уп.: 100
Описание
Фотодиод TSOP34836 от Vishay предназначен для приёма инфракрасных сигналов. Работает на несущей частоте 36 кГц, имеет встроенный фильтр и усилитель. Корпус — компактный, подходит для поверхностного монтажа. Применяется в системах дистанционного управления бытовой электроникой.
Технические характеристики
| Тип | IR Receiver Module |
| Цоколевка | 1=OUT, 2=GND, 3=VS |
| Корпус | Mold, leaded |
| Цоколевка | 1=OUT, 2=GND, 3=VS |
| Тип АРУ | AGC2 |
| Тип монтажа | Выводной |
| Размеры | 6.0mm x 6.95mm x 5.6mm |
| Тип выхода | Active low |
| Артикул | TSOP34836 |
| Макс. облучённость | 30W/m² |
| Мин. облучённость | 0.08mW/m² |
| Способ монтажа | THT |
| Время пайки | 10s |
| Пиковая длина волны | 950nm |
| Пиковая длина волны | 950nm |
| Несущая частота | 36kHz |
| Directivity angle | ±45deg |
| Irradiance min max | 0.15mW/m^2 |
| Макс. вых. ток | 5mA |
| Размеры упаковки | 6.0mm x 6.95mm x 5.6mm |
| Макс. ток питания | 0.45mA |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 2.5V |
| Compatible protocols | RC-5, RC-6, Panasonic |
| Макс. потребление | 10mW |
| Температура пайки | 260°C for ≤10s |
| Угол половинной яркости | ±45° |
| Irradiance min typical | 0.08mW/m^2 |
| Макс. низкое выходное напряжение | 100mV |
| Ток питания типовой | 0.35mA |
| Макс. темп. хр. | 85°C |
| Мин. темп. хр. | -25°C |
| Макс. темп. перехода | 100°C |
| Макс. раб. темп. | 85°C |
| Мин. раб. темп. | -25°C |
| Температура пайки макс. | 260°C |
| Диап. темп. хр. | -25°C to +85°C |
| Диап. раб. темп. | -25°C to +85°C |
| Абс. макс. выходное напряжение | VS+0.3V |
| Ток питания абсолютный макс. | 3mA |
| Абс. макс. напряжение питания | 6V |
| Transmission distance typical | 45m |
| Recommended protection resistor max | 1kΩ |
| Recommended protection resistor min | 33Ω |
| Application circuit typical resistor | 33Ω to 1kΩ |
| Recommended protection capacitor min | 0.1μF |
| Application circuit typical capacitor | >0.1µF |
| Несущая частота, кГц | 36 |
| Напряжение питания, В | 2.5-5.5 |
| Частота, МГц | 36 |
