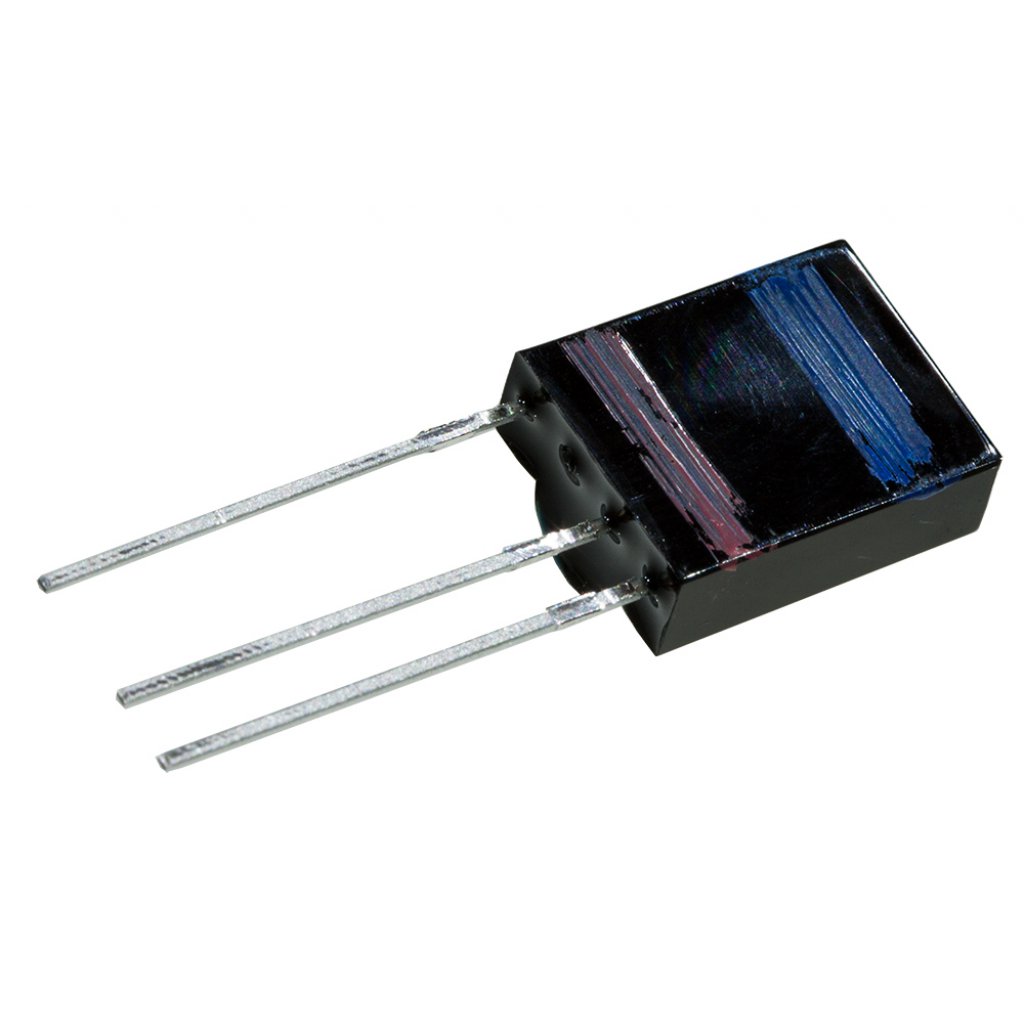

Фотодиод TSOP31256
У поставщика
У поставщиков
9 357 шт.
Норм. уп.: 50
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт37,25 ₽
Сумма745,00 ₽
+ доплата 490,00 ₽
В наличии357 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 20 штюрлицам и ИП
от 34 — 36,27 ₽ (−3%)
Склад 12срок до недели
Цена за шт—
Сумма—
В наличии9 000 шт
от 1 000 штюрлицам и ИП
продаётся от 1 000 штпри 1 000 — 27,30 ₽
Заказ со склада «Склад 13» с этой позицией — 745,00 ₽. До заказа без доплаты не хватает 16 555,00 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
20 шт · Склад 13 · 745,00 ₽
Описание
Фотодиод TSOP31256 от Vishay предназначен для приёма инфракрасных сигналов с несущей частотой 56 кГц. Компонент выполнен в компактном корпусе для поверхностного монтажа и отличается высокой чувствительностью и помехоустойчивостью. Применяется в системах дистанционного управления бытовой электроникой.
Технические характеристики
| Тип | Фотодиоды |
| Серия | TSOP312.., TSOP314.. |
| Корпус | Cast |
| Цоколевка | 1=GND, 2=V_S, 3=OUT |
| Тип АРУ | AGC2 |
| Тип монтажа | Leaded |
| Применение | Remote control |
| Описание | IR Receiver Modules for Remote Control Systems |
| Тип монтажа | сквозное отверстие |
| Best choice for | r-step |
| Internal filter | PCM frequency |
| Глубина | 5.8mm |
| Ширина | 10.0mm |
| Несущая частота | 56kHz |
| Высота | 12.5mm |
| Directivity angle | ±45° |
| Макс. вых. ток | 5mA |
| Размеры упаковки | 10.0mm x 12.5mm x 5.8mm |
| Время пайки макс. | 10s |
| Макс. ток питания | 0.45mA |
| Мин. ток питания | 0.27mA |
| Ток пит. тип. | 0.35mA |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 2.5V |
| Wavelength typical | 950nm |
| Output active level | низкий |
| Макс. потребление | 10mW |
| Recommended supply rc | R1 and C1 recommended to reduce supply ripple for VS < 2.8V |
| Ambient light immunity | Improved |
| Maximum irradiance min | 30W/m2 |
| Minimum irradiance max | 0.25mW/m2 |
| Minimum irradiance typ | 0.12mW/m2 |
| Низ. напр. вых. макс. | 100mV |
| Макс. низкое выходное напряжение | 100mV |
| Ток питания типовой | 0.35mA |
| Supply ripple immunity | Insensitive |
| Макс. темп. хр. | +85°C |
| Мин. темп. хр. | -25°C |
| Ток питания при засветке | 0.45mA |
| Макс. темп. перехода | 100°C |
| Макс. раб. темп. | +85°C |
| Мин. раб. темп. | -25°C |
| Температура пайки макс. | 260°C |
| Дальность передачи, тип. | 45m |
| Sensitivity max irradiance | 30W/m² |
| Sensitivity min irradiance | 0.12mW/m² |
| Макс. абсолютный выходной ток | 5mA |
| Абс. макс. выходное напряжение | VS + 0.3V |
| Абс. мин. выходное напряжение | -0.3V |
| Recommended supply resistor | 30kΩ |
| Ток питания абсолютный макс. | 3mA |
| Абс. макс. напряжение питания | 6.0V |
| Абс. мин. напряжение питания | -0.3V |
| Soldering distance from case | 1mm |
| Output voltage low test current | 0.5mA |
| Output voltage low test irradiance | 0.7mW/m2 |
| Power consumption test temperature | 85°C |
| Directivity angle half transmission | ±45deg |
| Transmission distance test ir diode | TSAL6200 |
| Несущая частота, кГц | 56 |
| Напряжение питания, В | 2.5-5.5 |
| Transmission distance test forward current | 200mA |
| Частота, МГц | 0,056 |
