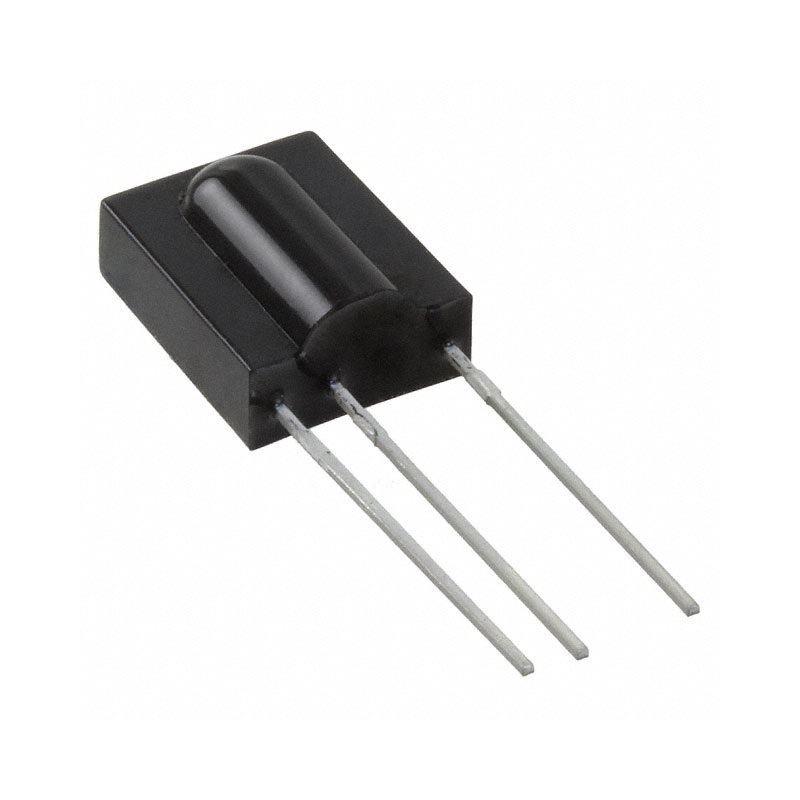

ИК-приемник дистанционный TSOP31233
У поставщика
У поставщиков
35 шт.
Норм. уп.: 50
Цены поставщиков
Склад 13
В наличии:35 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 42 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 16,66 |
| от 22 | 15,86 |
| от 50 | 14,85 |
| от 100 | 13,90 |
| от 200 | 13,04 |
Описание
ИК-приемник дистанционного управления от Vishay. Работает на частоте 33 кГц, имеет встроенный фильтр и усилитель. Корпус — миниатюрный для поверхностного монтажа. Применяется в бытовой электронике и системах автоматизации.
Технические характеристики
| Тип | Фотодиоды |
| Цоколевка | 1=GND, 2=Vs, 3=OUT |
| Корпус | Cast, leaded |
| Agc type | AGC2 (legacy, long burst remote controls) |
| Тип монтажа | THT (leaded) |
| Размеры | 10.0mm x 12.5mm x 5.8mm |
| Длина волны | 950nm |
| Применение | IR remote control systems |
| Bandwidth 3db | f0/10 (approx. 3.3kHz at 33kHz) |
| Напряжение питания | 2.5V to 5.5V |
| Carrier frequency | 33kHz |
| Maximum irradiance | 30W/m2 |
| Minimum irradiance | 0.12mW/m2 min, 0.25mW/m2 typ |
| Макс. вых. ток | 5mA |
| Низкое вых. напр. | 100mV max at I=0.5mA, Ee=0.7mW/m2 |
| Темп. хранения | -25°C to +85°C |
| Диап. вых. напр. | -0.3V to Vs+0.3V |
| Раб. температура | -25°C to +85°C |
| Макс. потребление | 10mW at Tamb<=85°C |
| Температура пайки | 260°C max for 10s, 1mm from case |
| Transmission distance | 45m typ |
| Directivity half angle | ±45 deg |
| Supply current standby | 0.27mA min, 0.35mA typ, 0.45mA max at Vs=3.3V, Ee=0 |
| Supply current sunlight | 0.45mA typ at Ee=40klx |
| Макс. темп. перехода | 100°C |
| Supply current absolute max | 3mA |
| Абс. макс. напряжение питания | -0.3V to +6.0V |
