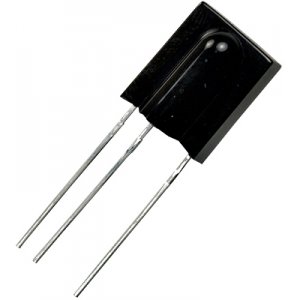

ИК-приемник дистанционный, 30кГц 45м
У поставщика
ПроизводительVishay
У поставщиков
11 170 шт.
Норм. уп.: 50
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт21,26 ₽
Сумма637,80 ₽
+ доплата 490,00 ₽
В наличии170 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 30 штюрлицам и ИП
от 50 — 20,06 ₽ (−6%)
Склад 12срок до недели
Цена за шт—
Сумма—
В наличии11 000 шт
от 1 000 штюрлицам и ИП
продаётся от 1 000 штпри 1 000 — 21,16 ₽
Заказ со склада «Склад 13» с этой позицией — 637,80 ₽. До заказа без доплаты не хватает 16 662,20 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
30 шт · Склад 13 · 637,80 ₽
Описание
ИК-приемник дистанционного управления от Vishay. Работает на несущей частоте 30 кГц, обеспечивает дальность приёма до 45 метров. Выполнен в компактном 3-выводном корпусе. Применяется в бытовой электронике, системах «умный дом» и климатической технике.
Технические характеристики
| Agc | AGC2 |
| Серия | TSOP312.., TSOP314.. |
| Корпус | Cast epoxy |
| Цоколевка | 1=GND, 2=V_S, 3=OUT |
| Тип АРУ | AGC2 |
| Тип монтажа | THT |
| Размеры | 10.0mm x 12.5mm x 5.8mm |
| Длина волны | 950nm |
| Применение | Remote control |
| Описание | IR Receiver Modules for Remote Control Systems |
| Ir diode test | TSAL6200 |
| Output active | низкий |
| Макс. облучённость | 30W/m² |
| Мин. облучённость | 0.12mW/m² |
| Best choice for | RC-5, RC-6, Panasonic, NEC, Sharp, r-step, Thomson RCA |
| Recommended for | Long burst codes (AGC2) |
| Глубина | 5.8mm |
| Ширина | 10.0mm |
| Ir diode current | 200mA |
| Описание | Infrared Receivers 2.5-5.5V 30kHz 45Deg |
| Несущая частота | 30kHz |
| Высота | 12.5mm |
| Max irradiance min | 30W/m2 |
| Min irradiance max | 0.25mW/m2 |
| Min irradiance typ | 0.12mW/m2 |
| Время пайки макс. | 10s |
| Макс. ток питания | 0.45mA |
| Мин. ток питания | 0.27mA |
| Ток пит. тип. | 0.35mA |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 2.5V |
| Wavelength typical | 950nm |
| Макс. потребление | 10mW |
| Directivity angle half | ±45deg |
| Угол половинной яркости | ±45deg |
| Ir diode pulse current | 0.4A |
| Макс. низкое выходное напряжение | 100mV |
| Макс. темп. хр. | 85°C |
| Мин. темп. хр. | -25°C |
| Ток питания при засветке | 0.45mA |
| Тип упаковки | Tube (туба) |
| Макс. темп. перехода | 100°C |
| Макс. раб. темп. | 85°C |
| Мин. раб. темп. | -25°C |
| Температура пайки макс. | 260°C |
| Дальность передачи, тип. | 45m |
| Макс. абсолютный выходной ток | 5mA |
| Абс. макс. выходное напряжение | VS + 0.3V |
| Абс. мин. выходное напряжение | -0.3V |
| Условия потребления мощности | Tamb ≤ 85°C |
| Ток питания абсолютный макс. | 3mA |
| Абс. макс. напряжение питания | 6.0V |
| Абс. мин. напряжение питания | -0.3V |
| Supply ripple recommendation | R1 and C1 recommended to reduce supply ripple for VS < 2.8V |
| Описание (англ.) | IR Remote Receiver 30kHz 45m 3-Pin |
| Output current test condition | 0.5mA |
| Несущая частота, кГц | 30 |
| Напряжение питания, В | 2.5-5.5 |
| Напряжение, В | 5,5 |
| Частота, МГц | 0,03 |
