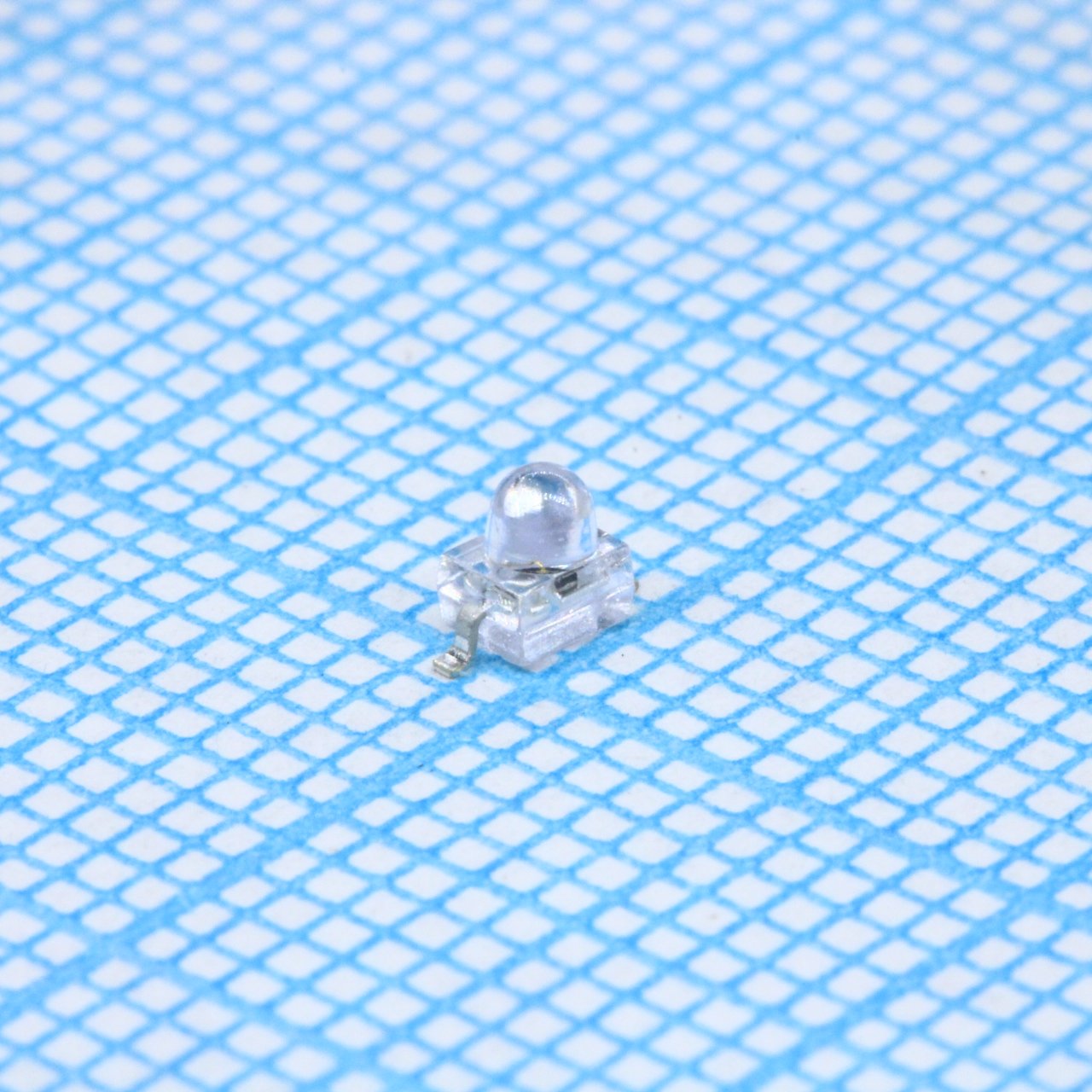

Светодиод ИК диапазона TSMF1020
У поставщика
У поставщиков
975 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 13
В наличии:975 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 10 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 71,68 |
| от 29 | 66,29 |
| от 58 | 61,88 |
| от 116 | 58,58 |
| от 231 | 56,12 |
Описание
Светодиод ИК диапазона TSMF1020 от Vishay работает на длине волны 950 нм. Компонент выполнен в компактном корпусе для поверхностного монтажа и обеспечивает высокую мощность излучения. Подходит для систем дистанционного управления и датчиков в бытовой электронике.
Технические характеристики
| Тип | Инфракрасные |
| Тип монтажа | SMD |
| Уровень MSL | 3 |
| Floor life | 168h |
| Package form | Gullwing |
| Тип упаковки | Surface mount |
| Тип. время спада | 30ns |
| Тип. время нарастания | 30ns |
| Соотв. RoHS | Да |
| Время пайки | ≤5s |
| Пиковая длина волны | 890nm |
| Dimensions lxwxh | 2.5mm x 2mm x 2.7mm |
| Частота среза | 12MHz |
| Radiant power typ | 35 mW |
| Макс. прямой ток | 100mA |
| Макс. прямое напряжение | 1.5V |
| Типовое прямое напряжение | 1.3V |
| Ir diode technology | GaAlAs Double Hetero |
| Макс. обратный ток | 10µA |
| Макс. обратное напряжение | 5V |
| Емкость перехода | 160pF |
| Forward voltage pulse | 2.4V |
| Макс. рассеиваемая мощность | 180mW |
| Radiant intensity max | 13 mW/sr |
| Radiant intensity min | 2.5 mW/sr |
| Radiant intensity typ | 5 mW/sr |
| Температура пайки | 260°C |
| Angle of half intensity | ±17° |
| Radiant intensity pulse | 25 mW/sr |
| Virtual source diameter | 1.2mm |
| Макс. темп. перехода | 100°C |
| Пиковый прямой ток макс. | 200mA |
| Диап. темп. хр. | -40 to +100°C |
| Surge forward current max | 0.8A |
| Диап. раб. темп. | -40 to +85°C |
| Wavelength temperature coefficient | 0.2 nm/K |
| Тепловое сопротивление переход-среда | 400 K/W |
| Forward voltage temperature coefficient | -1.8 mV/K |
| Radiant intensity temperature coefficient | -0.6 %/K |
