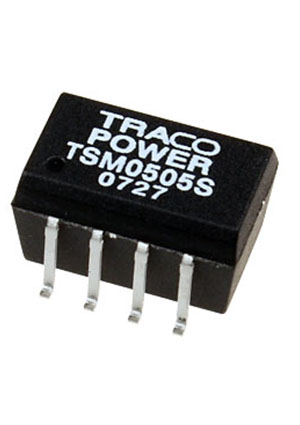

TSM0505S, DC-DC преобразователь SMD 1Вт вход 5ВDC выход 5В/200мА
У поставщика
ПроизводительTraco
У поставщиков
11 шт.
Норм. уп.: 2
Цены поставщиков
Склад 12
В наличии:11 шт
Срок поставки: до недели
Норм. уп.: 2
Минимальная партия: 20 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 878,12 |
| от 2 | 878,12 |
Описание
DC-DC преобразователь TSM0505S от Traco — изолированный модуль мощностью 1 Вт. Входное напряжение 5 В, на выходе стабильные 5 В при токе до 200 мА. Компонент выполнен в компактном SMD-корпусе SOIC-14 с гальванической развязкой 1000 В. Подходит для питания датчиков и интерфейсов в промышленной автоматике.
Технические характеристики
| MTBF | >2,000,000h |
| Модель | TSM0505S |
| Мощность, Вт | 1W |
| Вес | 1.2g |
| Корпус | SOIC-14 |
| Влажность | 95% rel H max |
| Тип монтажа | SMD |
| Без свинца | Да |
| Шаг выводов | 2.54mm |
| Размеры | 12.7mm x 7.0mm x 2.5mm |
| Пульсации и шум | 120mVpk-pk max |
| Входное напряжение | 5VDC |
| Тип. КПД | 80% |
| Вых. напряжение | 5VDC |
| Соотв. RoHS | Да |
| Frequency change | ±30% |
| Выход 1, В | 5 |
| Напр. изоляции | 1000VDC |
| Макс. импульсное напряжение | 9V |
| Макс. вых. ток | 200mA |
| Макс. емк. нагр. | 22µF |
| Output set accuracy | ±3% |
| Темп. хранения | -55°C to +125°C |
| Частота перекл. | 100kHz typ |
| Сопр. изоляции | >1000MOhm |
| Входной ток без нагрузки | 30mA |
| Емк. изоляции | 40pF typ |
| Раб. температура | -40°C to +85°C |
| Тип корпуса | SOIC14/18 |
| Входной ток при полной нагрузке | 260mA |
| Темп. коэф. | ±0.02%/°C |
| Защита от КЗ | 1 sec max |
| Regulation load variation | 10% max |
| Regulation input variation | 1.2% per 1% Vin change |
| Reverse voltage protection | 0.3A |
| Reflow soldering temperature | 245°C |
| Напряжение питания, В | 5 |
