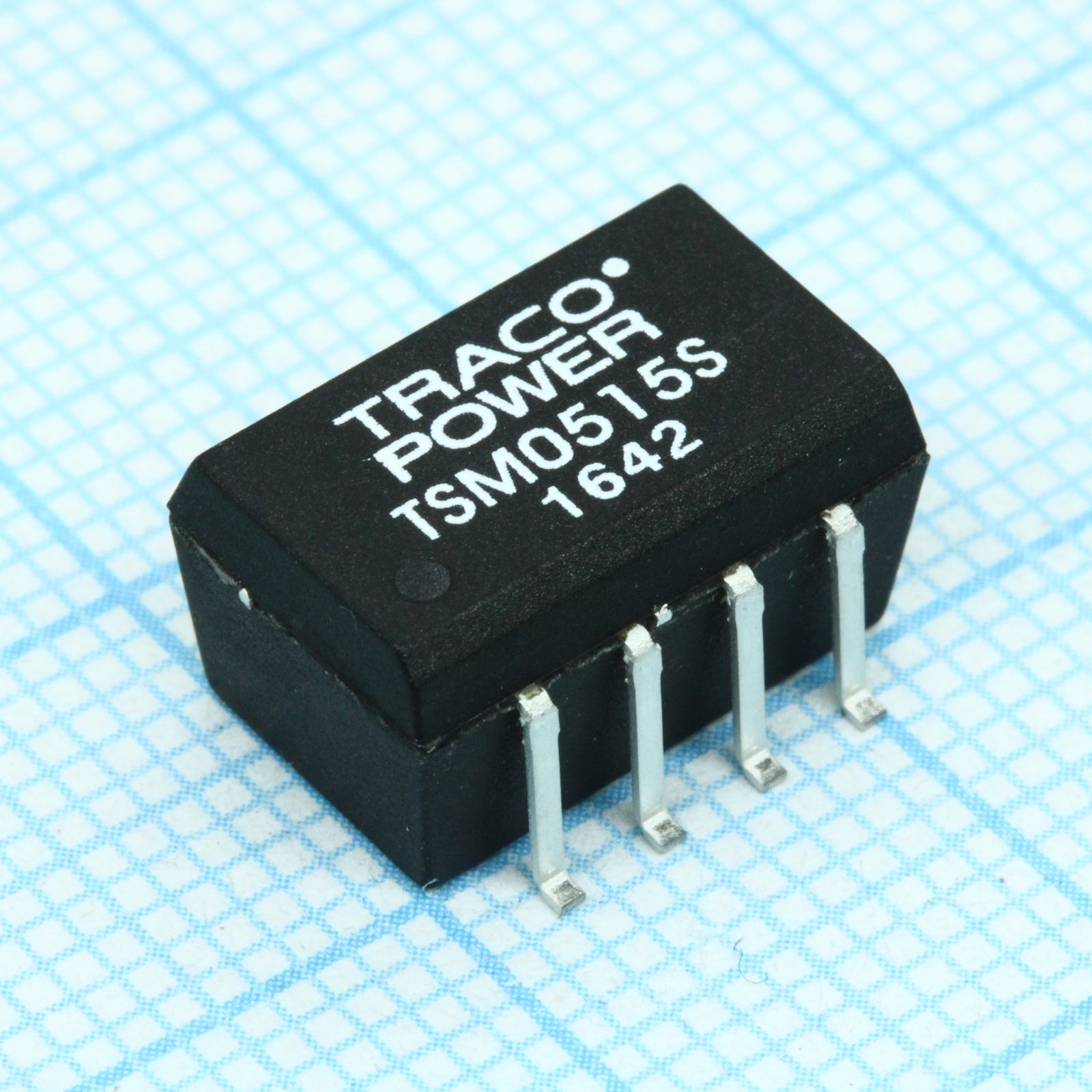

Преобразователь DC/DC на печатную плату вход 5В выход 15В 0.065A 1Вт 8-Pin SOIC
У поставщика
ПроизводительTraco
КатегорияИсточники питания
У поставщиков
20 шт.
Норм. уп.: 10
Цены поставщиков
Склад 13
В наличии:20 шт
Срок поставки: до недели
Норм. уп.: 10
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 278,93 |
| от 3 | 1 216,54 |
| от 5 | 1 165,72 |
| от 10 | 1 127,99 |
| от 20 | 1 099,92 |
Описание
Преобразователь DC/DC от Traco монтируется на печатную плату. Входное напряжение 5 В, выходное — 15 В при токе до 0,065 А и мощности 1 Вт. Выполнен в компактном корпусе SOIC с 8 выводами. Подходит для применения в промышленной автоматике и встраиваемых системах.
Технические характеристики
| MTBF | >2,000,000 h (MIL-HDBK-217F, at +25°C, ground benign) |
| Модель | TSM 0515S |
| Серия | TSM |
| Вес | 1.2 g (0.04 oz) |
| Корпус | SOIC-14 |
| Влажность | 95 % rel H max. (non condensing) |
| Тип монтажа | SMD |
| Гарантия | 3-year product warranty |
| Без свинца | Да |
| Кол-во выводов | 8 |
| Шаг выводов | 2.54 mm (0.1 in) |
| Размеры | Ширина: 7.62 mm (0.3 in); Высота: 6.5 mm (0.26 in); Длина: 12.7 mm (0.5 in) |
| Описание | Isolated DC/DC Converter, 1W, single output |
| Вых. мощность | 1 W |
| Входное напряжение | 5 VDC |
| Импульсное напряжение | 9 V max. (1 sec. max.) |
| Тип. КПД | 81 % |
| Вых. напряжение | 15 VDC |
| Соотв. RoHS | Да |
| Casing material | epoxy molding compound (UL 94V-0 rated) |
| Other tolerances | ±0.25 mm (±0.01 in) |
| Пульсации и шум | 120 mVpk-pk max. (20 MHz Bandwidth) |
| Напр. изоляции | 1000 VDC |
| Кол-во выходов | 1 |
| Макс. вых. ток | 65 mA |
| Макс. емк. нагр. | 22 µF |
| Диап. вх. напр. | 5 VDC ±10% |
| Pin pitch tolerance | ±0.13 mm (±0.0051 in) |
| Темп. хранения | -55°C to +125°C |
| Частота перекл. | 100 kHz typ. |
| Сопр. изоляции | >1000 Mohm |
| Voltage set accuracy | ±3 % |
| Примечание | Возможные замены: AM1LS-0515S-NZ, AM1LS-0515SJZ |
| Входной ток без нагрузки | 30 mA typ. |
| Емк. изоляции | 40 pF typ. |
| Раб. температура | -40°C to +85°C (no derating) |
| Входной ток при полной нагрузке | 260 mA typ. |
| Темп. коэф. | ±0.02 %/°C |
| Тип упаковки | Tube (туба) |
| Защита от КЗ | limited 1 sec. max. |
| Regulation load variation | 10 % max. (20-100% load) |
| Пиковая темп. оплавления | 245°C (10 sec. max.) |
| Regulation input variation | 1.2 % / 1 % change Vin |
| Reverse voltage protection | 0.3 A max. |
| Описание (англ.) | DC-DC 5VIN 1-OUT 15V 0.065A 1W 8-Pin SOIC |
| Switching frequency variation | ±30 % |
| Reflow soldering 217c duration | 90 sec. max. |
