Сверхвсоковольтный конденсатор 1080pF 20KVac Z5T 10% Dia:40mm
У поставщика
ПроизводительTDK-EPCOS
КатегорияКонденсаторы
У поставщиков
1 шт.
Норм. уп.: 30
шт
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт4 889,02 ₽
Сумма4 889,02 ₽
+ доплата 490,00 ₽
В наличии1 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийюрлицам и ИП
Заказ со склада «Склад 13» с этой позицией — 4 889,02 ₽. До заказа без доплаты не хватает 12 410,98 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
1 шт · Склад 13 · 4 889,02 ₽
Описание

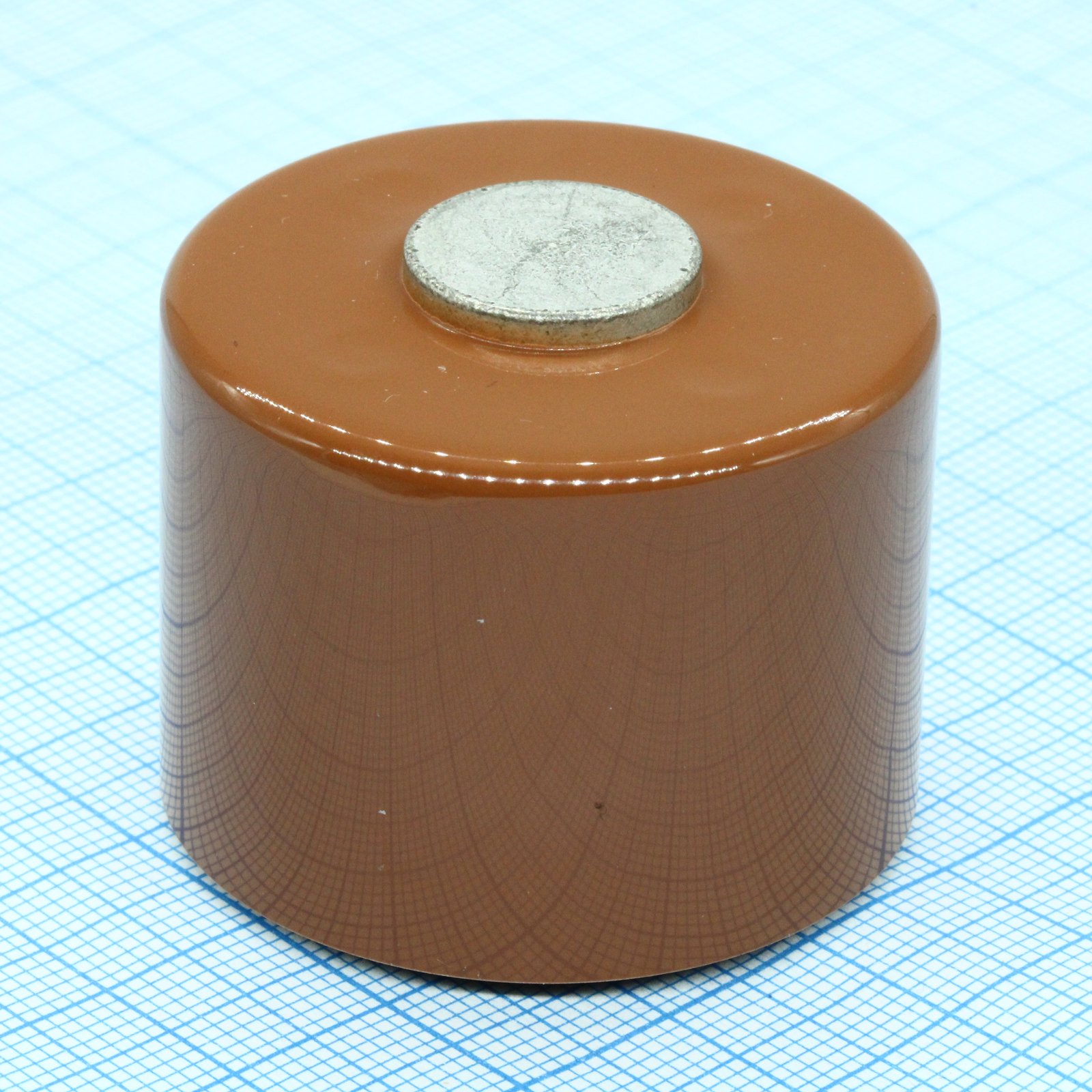

Сверхвысоковольтный конденсатор TDK-EPCOS TSF-40C. Емкость — 1080 пФ, рабочее напряжение — 20 кВ переменного тока, допуск 10%. Выполнен в цилиндрическом корпусе диаметром 40 мм. Применяется в высоковольтных блоках питания и промышленной электронике.
Технические характеристики
| Ёмкость | 0,00108 мкФ |
| Номинальное напряжение | 20000V (20kV) |
| Допуск, % | ±10% |
| Корпус | Disk, Metal Fitting |
| Диэлектрик | Керамика |
| Рабочая температура | -30°C ~ 85°C |
| Класс | Class 2 (Temperature stable) |
| Серия | TSF |
| Вес | 149 g |
| Диаметр | 40 mm |
| Тип монтажа | stud terminal (through-hole) |
| Емкость | 1080 pF |
| Применение | GCB/GIS, circuit breakers for gas insulation switchgears |
| Артикул | TSF-40C |
| Применение | общего назначения |
| Производитель | TDK |
| Тип монтажа | Requires Holder |
| Соотв. RoHS | Да |
| Sub part number | 60734ZT112J4DA |
| Размеры | 1.575" Dia x 1.299" L (40.00mm x 33.00mm) |
| Номинальное AC напряжение | 20 kV |
| Описание | CAP CER 1080PF 20KV Z5T DISK |
| Диаметр вывода | 15 mm |
| Выдерживаемое напряжение | 42 kV |
| Примечание | 1080pF 20KVac Z5T 10% Dia:40mm |
| Допуск емкости | ±10% |
| Макс. коэфф. рассеяния | 0.2% |
| Температурный коэффициент | Z5T |
| Мин. сопротивление изоляции | 100000 MΩ |
| Диап. темп. хр. | -30 to +85 °C |
| Диап. раб. темп. | -30 to +85 °C |
| Темп. хар-ки | Z5T (+10 to +85°C, +22/-33%) |
| Ac corona starting voltage min | 25 kV |
| Напряжение, В | 20000 |
