Контроллер сенсорного экрана емкостной четырехпроводной
У поставщика
ПроизводительTexas Instruments
КатегорияМикросхемы
У поставщиков
833 шт.
Норм. уп.: 2500
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт98,52 ₽
Сумма985,20 ₽
+ доплата 490,00 ₽
В наличии833 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 10 штюрлицам и ИП
от 24 — 91,40 ₽ (−7%)
Заказ со склада «Склад 13» с этой позицией — 985,20 ₽. До заказа без доплаты не хватает 16 314,80 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
10 шт · Склад 13 · 985,20 ₽
Описание

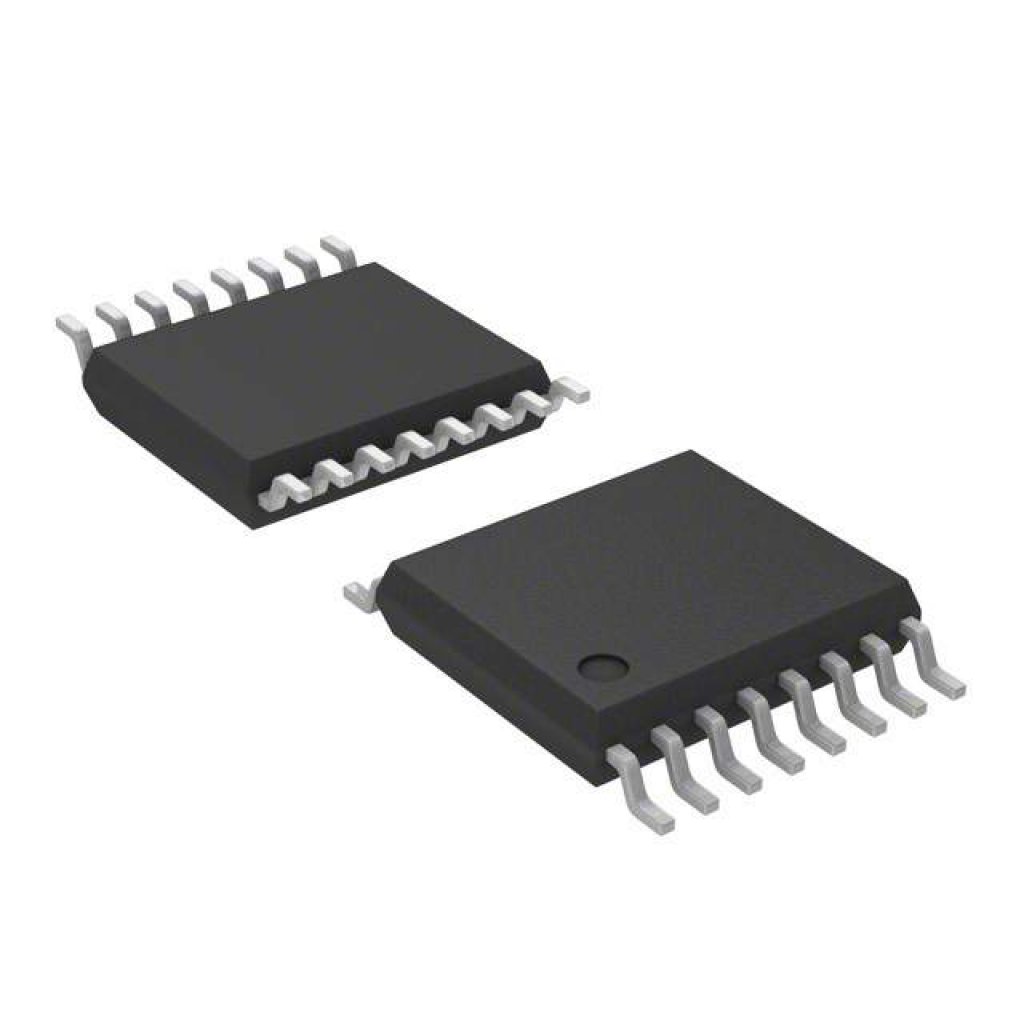

Микросхема контроллера сенсорного экрана TSC2046IPWR от Texas Instruments. Работает с четырёхпроводными резистивными экранами, поставляется в компактном корпусе TSSOP-16 на ленте. Обеспечивает точное считывание координат касания с низким энергопотреблением. Применяется в портативных устройствах, КПК и промышленных панелях управления.
Технические характеристики
| Корпус | TSSOP-16 |
| Тип монтажа | SMD |
| Интерфейс | SPI/QSPI 3-wire |
| Разрешение | 12 bits |
| Описание | Touch Screen Controller, 4-wire resistive |
| Артикул | TSC2046IPWR |
| Ошибка смещения | ±6 LSB |
| Задержка апертуры | 30ns |
| Джиттер апертуры | 100ps |
| Время преобразования | 12 CLK cycles |
| Чувствит. к ЭСР | Да |
| Скорость передачи | 125kHz |
| Время сбора данных | 3 CLK cycles |
| Без пропущенных кодов | 11 bits |
| Изоляция каналов | 100dB at 50kHz |
| Потребляемая мощн. | <0.75mW typ at 2.7V (reference off) |
| Макс. напр. пит. | 5.25V |
| Мин. напр. пит. | 2.2V |
| Switch drive current | 50mA |
| Макс. рассеиваемая мощность | 250mW |
| Analog leakage current | 0.1µA |
| Digital io voltage max | 5.25V |
| Digital io voltage min | 1.5V |
| Подавление помех по питанию | 70dB |
| Макс. темп. хр. | +150°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Емкость аналогового входа | 25pF |
| Погрешность усиления при внешнем опорном напряжении | ±4 LSB |
| Интегральная нелинейность | ±2 LSB |
| Дрейф внутреннего опорного | 15ppm/°C |
| Абс. макс. аналоговый вход | -0.3V to +VCC+0.3V |
| Battery measurement range | 0V to 6V |
| Время установления мультиплексора | 500ns |
| Макс. раб. темп. | +85°C |
| Мин. раб. темп. | -40°C |
| Reference input range max | +VCC |
| Reference input range min | 1.0V |
| Макс. цифровой вход | -0.3V to IOVDD+0.3V |
| Внутреннее опорное напряжение | 2.5V |
| Температура пайки выводов | +300°C (10s) |
| Pen detect pullup resistor | 50kΩ ±2% |
| Макс. напряжение питания | 6V |
| Макс. температура перехода | +150°C |
| Описание (англ.) | Capacitive Touch Screen 4-Wire 16-Pin TSSOP Tape and Reel |
| Noise including internal vref | 70µVrms |
| Макс. внутреннее опорное напряжение | 2.55V |
| Мин. внутреннее опорное напряжение | 2.45V |
| Сопротивление открытого, Y+ X+ | 5Ω |
| Сопротивление открытого, Y− X− | 6Ω |
