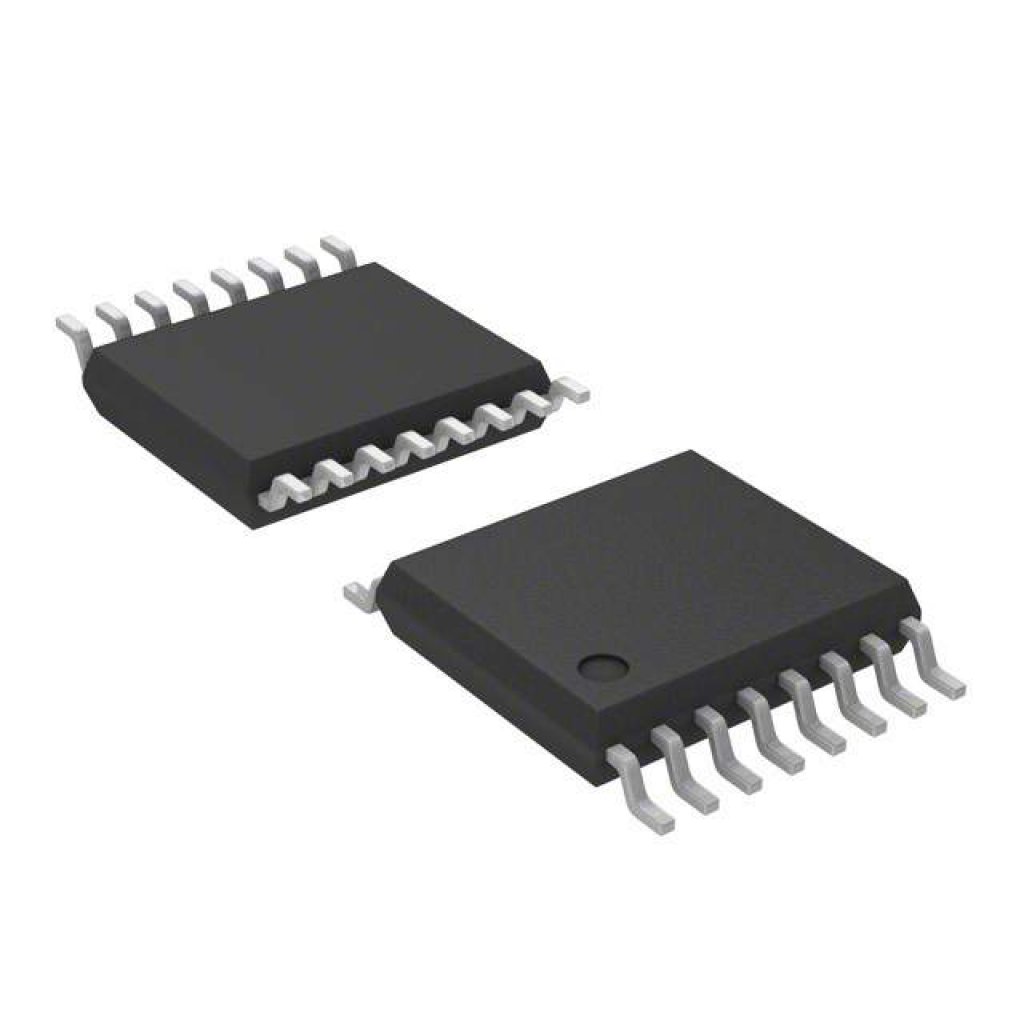

Микросхема TSC2003IPWR
У поставщика
У поставщиков
15 шт.
Норм. уп.: 2500
шт
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт123,16 ₽
Сумма1 231,60 ₽
+ доплата 490,00 ₽
В наличии15 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 10 штюрлицам и ИП
Заказ со склада «Склад 13» с этой позицией — 1 231,60 ₽. До заказа без доплаты не хватает 16 068,40 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
10 шт · Склад 13 · 1 231,60 ₽
Описание
Микросхема TSC2003IPWR производства Texas Instruments представляет собой контроллер сенсорного интерфейса с интегрированным 12-битным АЦП. Предназначена для обработки сигналов с резистивных сенсорных экранов, обеспечивая точное преобразование аналоговых координат в цифровые данные. Отличается низким энергопотреблением и поддержкой последовательного интерфейса SPI, что делает её оптимальным решением для портативных устройств и встраиваемых систем.
Технические характеристики
| Корпус | TSSOP-16 |
| Тип монтажа | SMD |
| Режимы I2C | стандартный, быстрый, High-Speed |
| Кол-во выводов | 16 |
| Ошибка усиления | ±4LSB |
| Разрешение | 12Bits |
| Формат данных | Straight Binary |
| Описание | I2C TOUCH SCREEN CONTROLLER |
| Артикул | TSC2003IPWR |
| Логическое семейство | CMOS |
| Ошибка смещения | ±6LSB |
| Чувствит. к ЭСР | ESD sensitive |
| Скорость передачи | 50ksps |
| Logic output low | 0.4V |
| Logic output high | VDD*0.8V |
| Penirq output low | 0.4V |
| Ток покоя | 750µA |
| Обозначение корпуса | PW |
| Макс. напр. пит. | 5.25V |
| Мин. напр. пит. | 2.5V |
| Входное напряжение лог. 0, макс. | VDD*0.3V |
| Logic input low min | -0.3V |
| Logic input high max | VDD+0.3V |
| Мин. высокий уровень логического входа | VDD*0.7 |
| Switch drive current | 50mA |
| I2c bus frequency max | 3.4MHz |
| Switch drive duration | 100ms |
| Макс. диапазон температур | +85°C |
| Мин. диапазон температур | -40°C |
| Тепловое сопротивление TSSOP | 115.2°C/W |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Емкость аналогового входа | 25pF |
| Дрейф внутреннего опорного | 25ppm/°C |
| Рабочее напряжение питания | 2.7V |
| Input capacitance sda scl | 10pF |
| Температура выводов при ИК-пайке | +220°C |
| Reference input range max | VDD |
| Reference input range min | 2.0V |
| Диап. темп. хр. | -65°C to +150°C |
| Внутреннее опорное напряжение | 2.5V |
| Penirq pullup resistor max | 100kΩ |
| Penirq pullup resistor min | 30kΩ |
| Входное сопротивление опорного напряжения | 1GΩ |
| Точность температуры при 0 °C | ±3°C |
| Макс. напряжение питания | -0.3V to +6V |
| No missing codes high speed | 10Bits |
| Диап. раб. темп. | -40°C to +85°C |
| Ток утечки аналогового входа | 0.1µA |
| Изоляция между каналами | 100dB |
| Температура выводов при пайке в парах | +215°C |
| Шум с внутр. ИОН | 70µVrms |
| Коэффициент подавления питания | 70dB |
| Разрешение температуры при 0 °C | 0.3°C |
| Описание (англ.) | Resistive Touch Screen 4-Wire 16-Pin TSSOP Tape and Reel |
| Макс. внутреннее опорное напряжение | 2.55V |
| Мин. внутреннее опорное напряжение | 2.45V |
| Junction temperature max tssop | +150°C |
| No missing codes standard fast | 11Bits |
| Analog input absolute range max | VDD+0.2V |
| Analog input absolute range min | -0.2V |
| Analog input full scale span max | VREF |
| Analog input full scale span min | 0V |
| Switch on resistance yplus xplus | 5.5Ω |
| Абс. макс. напряжение аналогового входа | -0.3V to VDD+0.3V |
| Battery monitor input voltage max | 6.0V |
| Battery monitor input voltage min | 0.5V |
| Точность температуры дифференциальная | ±2°C |
| Temperature measurement range max | +85°C |
| Temperature measurement range min | -40°C |
| Макс. напряжение цифрового входа | -0.3V to VDD+0.3V |
| Switch on resistance yminus xminus | 7.3Ω |
| Импеданс входа контроля батареи, выкл. | 1GΩ |
| Integral linearity error high speed | ±4LSB |
| Разрешение температуры дифференциальное | 1.6°C |
| Battery monitor accuracy external ref | ±2% |
| Battery monitor accuracy internal ref | ±3% |
| Integral linearity error standard fast | ±2LSB |
| Internal reference output impedance on | 300Ω |
| Internal reference output impedance off | 1GΩ |
| Импеданс входа контроля батареи, выборка | 10kΩ |
| Absolute max analog input voltage pins 7 8 | -0.3V to +6.0V |
| Тип | ЦАП |
