Тиристор 600В 8А 200мкА (Логический уровень)
У поставщика
ПроизводительSTMicroelectronics
У поставщиков
694 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:694 шт
Срок поставки: до недели
Норм. уп.: 2500
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 64,86 |
| от 33 | 59,85 |
| от 66 | 55,75 |
| от 131 | 52,68 |
| от 262 | 50,38 |
Описание

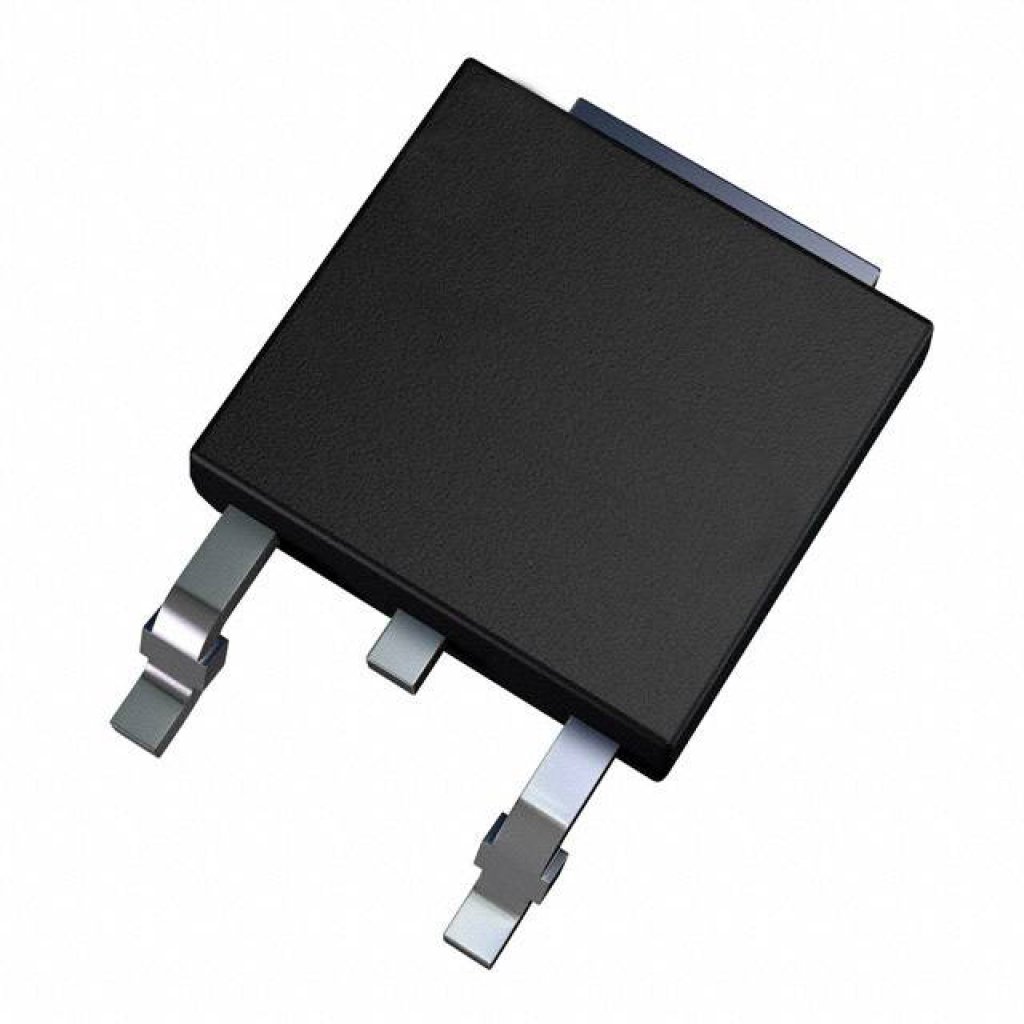

Тиристор TS820-600B-TR от STMicroelectronics — это SCR на 8 А и 600 В в компактном корпусе DPAK. Компонент с логическим уровнем управления (200 мкА) подходит для цепей с низким током затвора. Работает в широком диапазоне температур от -40°C до 125°C. Применяется в импульсных источниках питания, схемах управления нагрузкой и бытовой электронике.
Технические характеристики
| Тип | SCR |
| Корпус | DPAK |
| Тип монтажа | SMD |
| Dv dt min | 5V/µs |
| Без свинца | Да |
| Артикул | TS820-600B-TR |
| Чувствительность | sensitive |
| Корпус | DPAK |
| Ecopack grade | Да |
| I2t value 10ms | 24.5A²s |
| Ном. напряжение | 600V |
| Peak gate current | 4A |
| Average gate power | 1W |
| Current rating rms | 8A |
| Holding current max | 5mA |
| Latching current max | 6mA |
| On state voltage max | 1.6V |
| Threshold voltage max | 0.85V |
| Current rating average | 5A |
| Макс. динамическое сопротивление | 46mΩ |
| Leakage current 25c max | 5µA |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Gate trigger current max | 0.2mA |
| Gate trigger current min | 0.5mA |
| Gate trigger voltage max | 0.8V |
| Leakage current 125c max | 1mA |
| Диап. темп. хр. | -40 to 150°C |
| Описание (англ.) | SCR 8A 600V DPAK |
| Package dimensions body width | 6.73mm |
| Package dimensions lead width | 0.9mm |
| Package dimensions body height | 2.4mm |
| Package dimensions body length | 6.22mm |
| Тепловое сопр. переход-корпус | 1.3°C/W |
| Surge current non repetitive 10ms | 70A |
| Critical rate rise on state current | 50A/µs |
| Тепловое сопротивление переход-среда | 70°C/W |
| Диапазон темп. перехода | -40 to 125°C |
| Рабочая температура | -40°C ~ 125°C |
