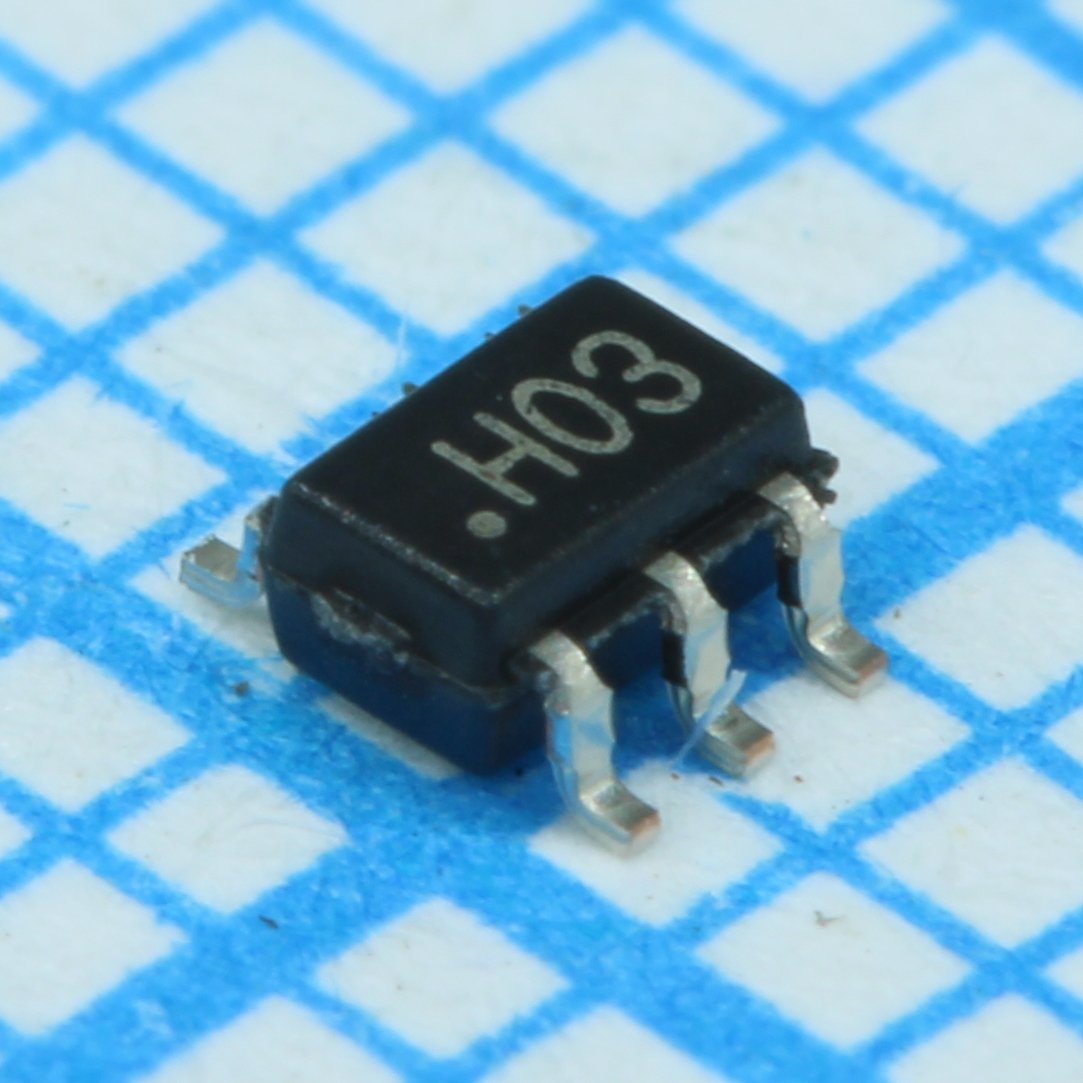

Аналоговый переключатель SPDT TS5A4624DCKR
У поставщика
ПроизводительTexas Instruments
КатегорияМикросхемы
У поставщиков
1 500 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:1 500 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 30 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 24,31 |
| от 49 | 23,48 |
| от 98 | 22,39 |
| от 195 | 21,01 |
| от 390 | 19,70 |
Описание
Аналоговый переключатель SPDT от Texas Instruments. Микросхема коммутирует один канал на два направления в корпусе SC-70-6, рассчитана на рабочий диапазон температур от -40 до +85 °C. Подходит для коммутации аналоговых сигналов в портативной и промышленной электронике.
Технические характеристики
| ESD CDM | 1000V (per JESD22-C101) |
| ЭСР HBM | 2000V (per JESD22-A114-B, Class II) |
| Корпус | SC-70 (6-pin DCK) |
| Тип монтажа | SMD |
| Полоса пропускания | 100MHz typ at 5V, 25°C |
| Crosstalk | -66dB at 1MHz |
| Время включения | 12ns typ at 5V, 25°C; 22ns max over full range (4.5V-5.5V) |
| Корпус | SC-70-6 |
| Input leakage | 2nA typ, 100nA max |
| Off isolation | -65dB at 1MHz |
| On resistance | 0.8Ω typ at 4.5V, 25°C; 1.1Ω max at 4.5V, 25°C; 1.5Ω max over full range |
| Время выключения | 5ns typ at 5V, 25°C; 8ns max over full range (4.5V-5.5V) |
| Capacitance on | 55pF typ (NC/NO/COM to GND, switch ON) |
| Ток питания | 0.1µA typ |
| Capacitance off | 18pF typ (NC or NO to GND, switch OFF) |
| Ток утечки | 2nA typ, 100nA max (I_NO(OFF), I_NC(OFF)) |
| Charge injection | -20pC typ at 5V, 25°C |
| Latch up current | 100mA (per JESD78, Class II) |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 1.65V |
| Analog signal range | -0.5V to V+ +0.5V (max 5.5V) |
| Logic input low max | 0.8V |
| On resistance match | 0.05Ω typ, 0.1Ω max at 25°C; 0.1Ω max full range |
| Logic input high min | 2.4V |
| Тепловое сопротивление JA | 259°C/W (DCK package) |
| Break before make time | 8ns typ at 5V, 25°C; 13ns max over full range (4.5V-5.5V) |
| On resistance flatness | 0.15Ω typ at 25°C; 0.25Ω max full range |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Digital input capacitance | 2pF typ |
| Макс. раб. темп. | 85°C |
| Мин. раб. темп. | -40°C |
| Суммарный коэффициент гармоник | 0.01% typ |
| Макс. напряжение питания | 6.5V |
| Описание (англ.) | Analog Switch/Analog Multiplexer Single 1:2 6-Pin SC-70 T/R |
| Рабочая температура | -40В°C ~ 85В°C |
