Описание

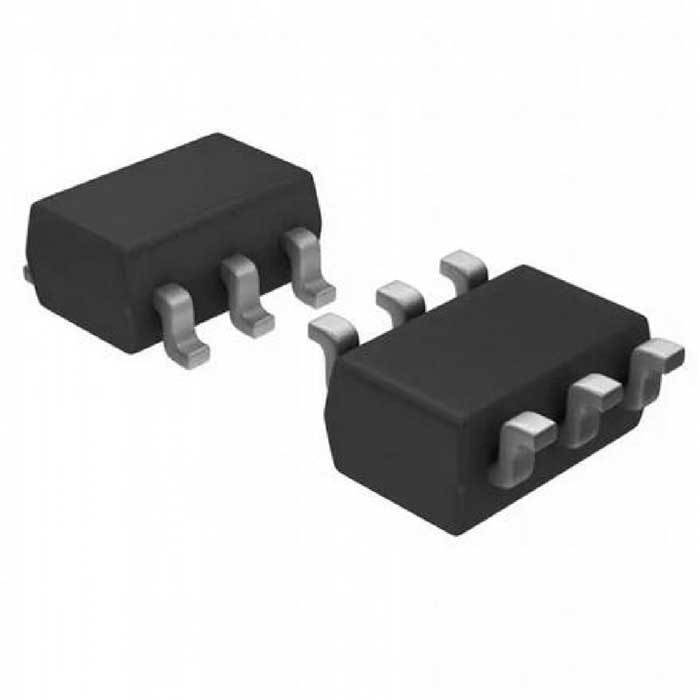

Микросхема TS5A3159DBVR от Texas Instruments — одноканальный аналоговый переключатель. Работает при напряжении от 1,65 до 5,5 В, выпускается в компактном корпусе SOT-23-6 для поверхностного монтажа. Подходит для коммутации сигналов в портативной и промышленной электронике.
Технические характеристики
| Тип | Одноканальный переключатель аналоговый серии TS5A3159 |
| Вес | 0.05 |
| ESD CDM | ±1000V |
| ЭСР HBM | ±2000V |
| В упаковке | REEL, 3000 шт. |
| Монтаж | поверхностный (SMT) |
| Корпус | SOT-23 |
| Тип монтажа | SMD |
| Корпус | SOT-23-6 (SMD) |
| Кол-во выводов | 6 |
| Рабочая температура | -40…+85 °С |
| Артикул | TS5A3159DBVR |
| Тип компонента | SPDT analog switch |
| Charge injection | low (typ 5pC estimated) |
| Диап. вх. напр. | 1,65…5,5 max (Uраб.=5) В |
| Latch up current | 100mA |
| Break before make | Да |
| Latch up standard | JESD78 Class II |
| Max supply current | ±100mA (continuous through V+ or GND) |
| Размеры упаковки | 2.90mm x 1.60mm |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 1.65V |
| Analog voltage range | 0V to V+ |
| On resistance typical | 1Ω |
| Control input tolerance | 5V |
| Max peak switch current | ±400mA (1ms, <10% duty) |
| Макс. темп. перехода | 150°C |
| Digital input voltage max | 5.5V (tolerant) |
| Диап. темп. хр. | -65°C to 150°C |
| Диап. раб. темп. | -40°C to +85°C |
| Max continuous switch current | ±200mA |
