Аналоговый ключ SPST (один полюс-одно направление)
У поставщика
ПроизводительTexas Instruments
У поставщиков
1 350 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:1 350 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 96 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 7,96 |
| от 44 | 7,34 |
| от 76 | 6,69 |
| от 152 | 6,20 |
| от 303 | 5,80 |
Описание

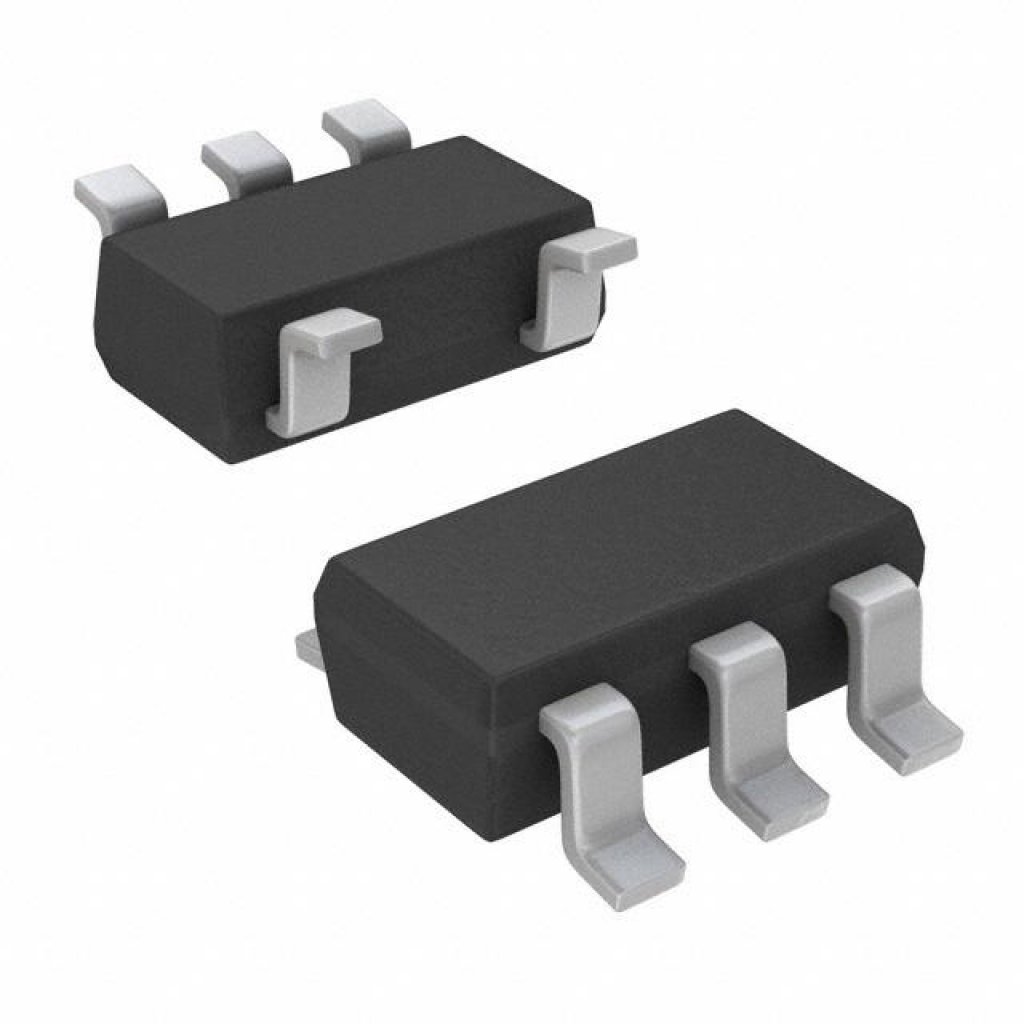

Texas Instruments TS5A1066DCKR — аналоговый ключ SPST (один полюс, одно направление). Микросхема выполнена в компактном корпусе SC-70-5 и рассчитана на рабочий диапазон температур от -40 до +85 °C. Подходит для коммутации аналоговых сигналов в портативной и промышленной электронике.
Технические характеристики
| ESD CDM | 1000V |
| ЭСР HBM | 2000V |
| Корпус | SC-70 (DCK) |
| Тип монтажа | SMD |
| Полоса пропускания | 400MHz |
| Описание | 10-Ohm SPST Analog Switch |
| Артикул | TS5A1066DCKR |
| Выводы корпуса | 5 |
| Конфигурация | Single-Pole Single-Throw (1x SPST) |
| Off isolation | -68dB at 10MHz |
| Latch up current | 100mA |
| Время включения тип. | 9.5ns |
| On capacitance no | 14pF |
| Время выкл. тип. | 2ns |
| Количество каналов | 1 |
| Off capacitance no | 6.8pF |
| On capacitance com | 14pF |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 1.65V |
| Input logic low max | V+ x 0.3 |
| Off capacitance com | 6.8pF |
| Turn on time max 5V | 5.5ns |
| Charge injection typ | 1pC |
| Input logic high min | V+ x 0.7 |
| Диапазон питания | 1.65V to 5.5V |
| Turn off time max 5V | 4.5ns |
| Вх. ток утечки | ±0.1uA |
| Leakage current no on | ±0.1uA |
| Thermal impedance dbv | 206C/W |
| Thermal impedance dck | 252C/W |
| Thermal impedance yzp | 132C/W |
| Leakage current com on | ±0.1uA |
| Leakage current no off | ±0.1uA |
| Leakage current com off | ±0.1uA |
| On state resistance typ | 7.5Ohm |
| On state switch current | ±50mA |
| Макс. темп. хр. | 150C |
| Мин. темп. хр. | -65C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Power supply current max | 1uA |
| Power supply current typ | 0.05uA |
| Analog port diode current | ±50mA |
| Digital input capacitance | 2.2pF |
| Макс. раб. темп. | 85C |
| Мин. раб. темп. | -40C |
| Суммарный коэффициент гармоник | 0.14% |
| On state resistance max 3V | 14Ohm |
| On state resistance max 5V | 10Ohm |
| Absolute max analog voltage | -0.5V to V+ +0.5V |
| Макс. напряжение питания | 6.5V |
| Continuous current vplus gnd | ±100mA |
| Описание (англ.) | Analog Switch Single SPST 5-Pin SC-70 T/R |
| Control input voltage tolerant | 5.5V |
| On state resistance flatness typ | 2.5Ohm |
| Absolute max digital input voltage | -0.5V to 6.5V |
| On state resistance flatness max 3V | 10Ohm |
| On state resistance flatness max 5V | 5Ohm |
| Рабочая температура | -40В°C ~ 85В°C |
