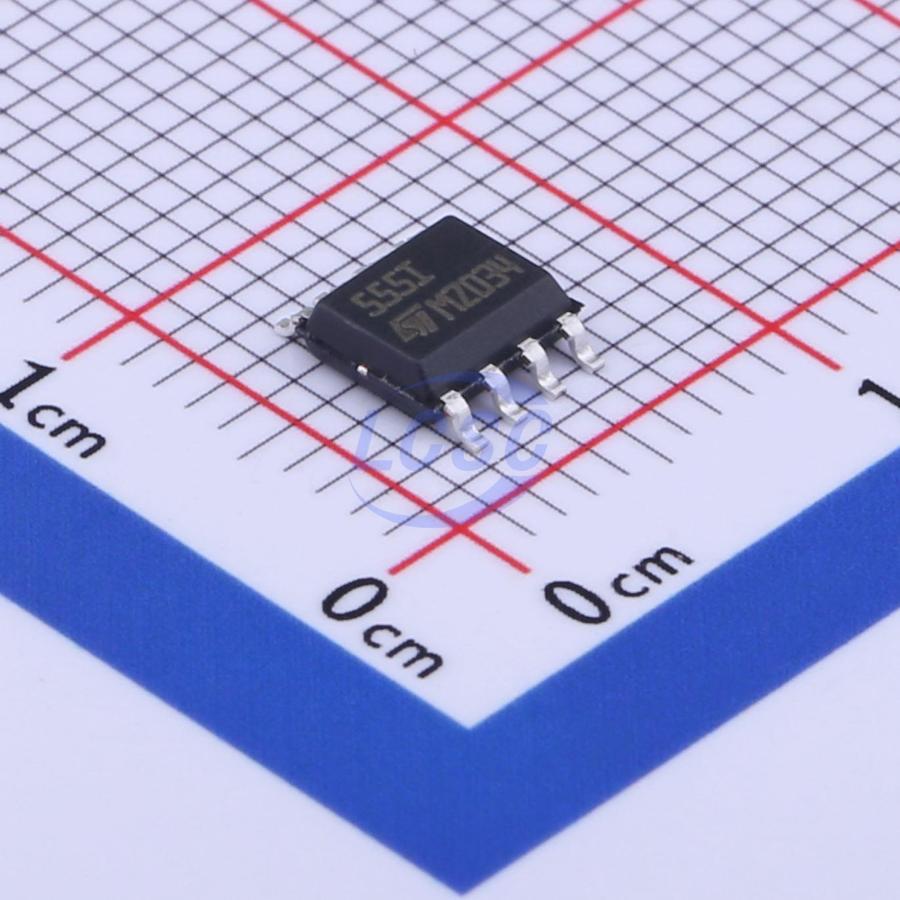

Таймер 2.7МГц, 16В, SOIC-8 TS555IDTTR
У поставщика
ПроизводительSTMicroelectronics
КатегорияПрограммируемые таймеры и генераторы
У поставщиков
7 097 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:7 097 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 18 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 42,64 |
| от 164 | 39,55 |
| от 327 | 37,48 |
| от 654 | 35,66 |
| от 1 308 | 34,44 |
Описание
Таймер TS555IDTTR от STMicroelectronics — прецизионный генератор импульсов в компактном корпусе SOIC-8. Работает при напряжении до 16 В и частоте до 2,7 МГц. Подходит для задач промышленной автоматики и бытовой электроники.
Технические характеристики
| ESD (мм) | 200V |
| ESD CDM | 1000V |
| ЭСР HBM | 1500V |
| Корпус | SO8 |
| Тип монтажа | SMD |
| Кол-во выводов | 8 |
| Описание | Low-power single CMOS timer |
| Артикул | TS555IDTTR |
| Входное сопротивление | 10^12Ω |
| Reset current max | 10pA |
| Reset voltage max | 1.5V |
| Reset voltage min | 0.4V |
| Reset voltage typ | 1.1V |
| Макс. вых. ток | ±100mA |
| Макс. напр. пит. | 16V |
| Мин. напр. пит. | 2V |
| Control voltage max | 1.4V |
| Control voltage min | 1.2V |
| Control voltage typ | 1.3V |
| Output sink current | 10mA |
| Trigger current max | 10pA |
| Trigger voltage max | 0.95V |
| Trigger voltage min | 0.4V |
| Trigger voltage typ | 0.67V |
| Max astable frequency | 2.7MHz |
| Output source current | 50mA |
| Supply current max 2v | 200µA |
| Supply current typ 3v | 90µA |
| Supply current typ 5v | 110µA |
| Threshold current max | 10pA |
| Низ. напр. вых. макс. | 0.3V |
| Мин. выходное высокое напряжение | 1.5V |
| Макс. темп. хр. | +150°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Макс. темп. перехода | +150°C |
| Макс. раб. темп. | +125°C |
| Мин. раб. темп. | -40°C |
| Абс. макс. напряжение питания | 18V |
| Описание (англ.) | TIMER, 2.7MHZ, 16V, SOIC-8 |
| Discharge leakage current max | 100nA |
| Discharge saturation voltage max | 0.2V |
| Discharge saturation voltage typ | 0.05V |
| Тепловое сопр. переход-корпус | 40°C/W |
| Тепловое сопротивление переход-среда | 125°C/W |
