Диод выпрямительный 100В 0.15А
У поставщика
ПроизводительTSC
У поставщиков
88 483 шт.
Норм. уп.: 5000
Цены поставщиков
Склад 13
В наличии:88 483 шт
Срок поставки: до недели
Норм. уп.: 5000
Минимальная партия: 88 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 7,87 |
| от 664 | 6,97 |
| от 1 327 | 6,36 |
| от 2 654 | 5,83 |
| от 5 000 | 5,51 |
Описание

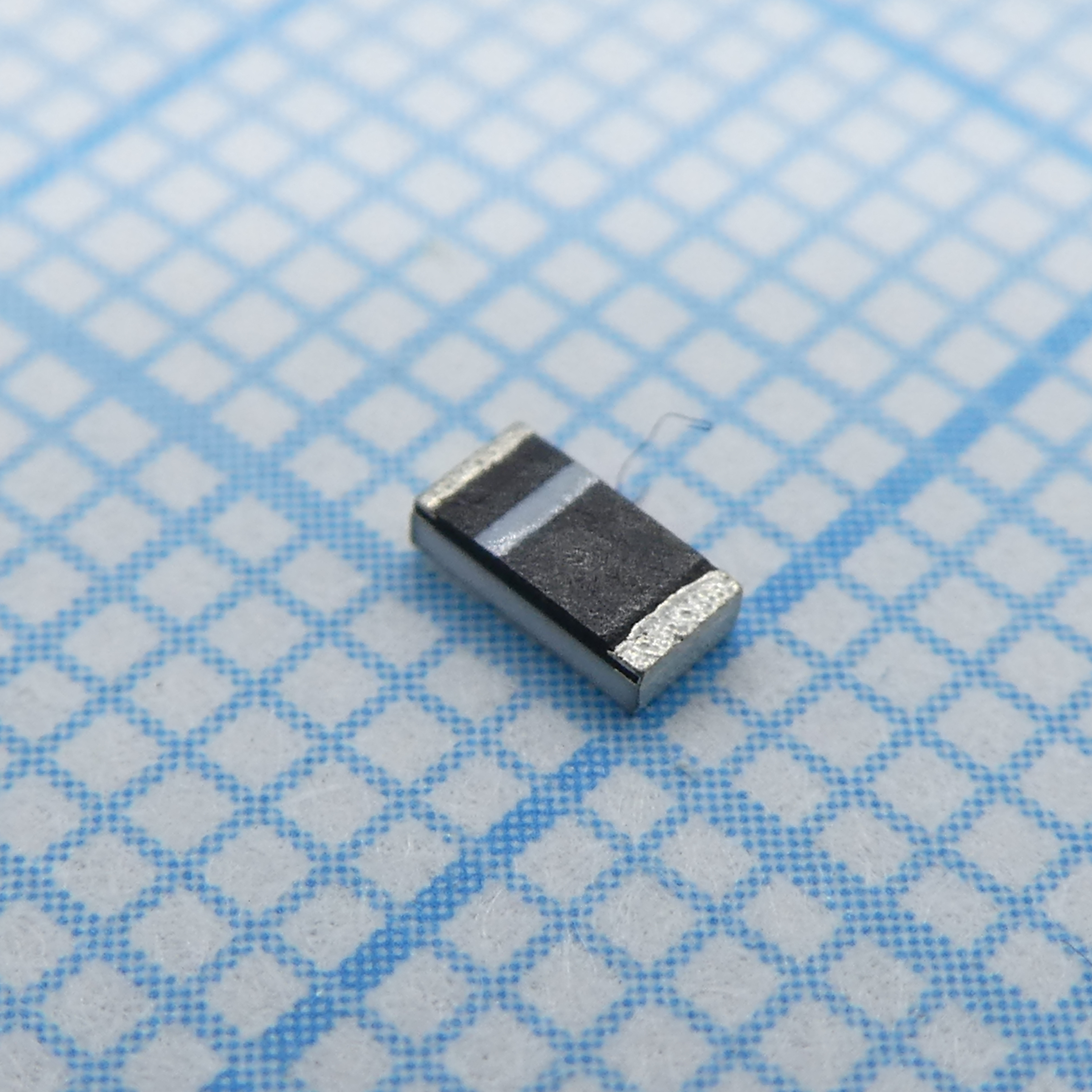

Диод выпрямительный SMD от TSC. Компонент рассчитан на напряжение до 75 В и ток до 150 мА, выпускается в компактном корпусе 1206. Подходит для поверхностного монтажа в бытовой электронике и цепях защиты.
Технические характеристики
| Корпус | 1206 or 0805 |
| Корпус | 1206 |
| Reel r7 | 7 inch (180mm) Reel 5,000 pcs/reel |
| Tape t4 | 4mm Pitch Paper Tape |
| Тип монтажа | SMD |
| Полярность | Indicated by cathode arrow |
| Reel r13 | 13 inch (330mm) Reel 15,000 pcs/reel |
| Упаковка | 8 mm tape per EIA STD RS-481 |
| Клеммы | Tin plated |
| Описание | 0.3 AMPS High Speed Switching Diode |
| Type number | TS4148 |
| Прямой ток | 300mA |
| Обратное напряжение | 75V |
| Sprocket hole d | 1.50 +0.05mm |
| Dimensions 0805 c | 0.45 +/- 0.20mm |
| Dimensions 1206 c | 0.55 +/- 0.20mm |
| Рассеиваемая мощность | 500mW |
| Base tape width w0 | 8.00 +0.20mm |
| Punch hole pitch p1 | 4.00 +0.10mm |
| Punch hole center p2 | 2.00 +0.05mm |
| Dimensions 0805 width | 1.25 +/- 0.20mm |
| Dimensions 1206 width | 1.50 +/- 0.20mm |
| Punch hole position f | 3.50 +0.05mm |
| Punch hole width 0805 | 1.65 +0.10mm |
| Punch hole width 1206 | 2.00 +0.10mm |
| Время обратного восстановления | 4.0ns |
| Base tape thickness t0 | 0.95 +0.02mm |
| Dimensions 0805 length | 2.00 +/- 0.20mm |
| Dimensions 1206 length | 3.20 +/- 0.20mm |
| Punch hole length 0805 | 2.40 +0.10mm |
| Punch hole length 1206 | 3.60 +0.10mm |
| Sprocket hole pitch p0 | 4.00 +0.10mm |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Packing ts4148 1206 r7t4 | TS4148 - 1206 - R7T4 |
| Sprocket hole position e | 1.75 +0.10mm |
| Dimensions 0805 thickness | 0.85 +/- 0.10mm |
| Dimensions 1206 thickness | 0.85 +/- 0.10mm |
| Диап. темп. хр. | -65 to +200C |
| High temperature soldering | 250C / 10 seconds at terminals |
| Top seal tape thickness t1 | 0.054 +0.005mm |
| Диап. раб. темп. | -65 to +200C |
| Тип. емкость перехода | 4.0pF |
| Описание (англ.) | SMD Si-Diode 75V 150mA 1206 |
| Bottom seal tape thickness t2 | 0.042 +0.005mm |
| Top bottom seal tape width w1 | 5.25 +0.05mm |
| Peak forward surge current 1us | 2.0A |
| Макс. повторяющееся импульсное обратное напряжение | 100V |
| Maximum average forward rectified current | 150mA |
| Maximum instantaneous forward voltage at 10mA | 1.0V |
| Тип. тепловое сопротивление переход-среда | 75C/W |
| Peak forward surge current 8 3ms half sine wave | 500mA |
| Maximum instantaneous reverse current at 25C 20V | 25.0nA |
| Maximum instantaneous reverse current at 125C 20V | 50.0uA |
