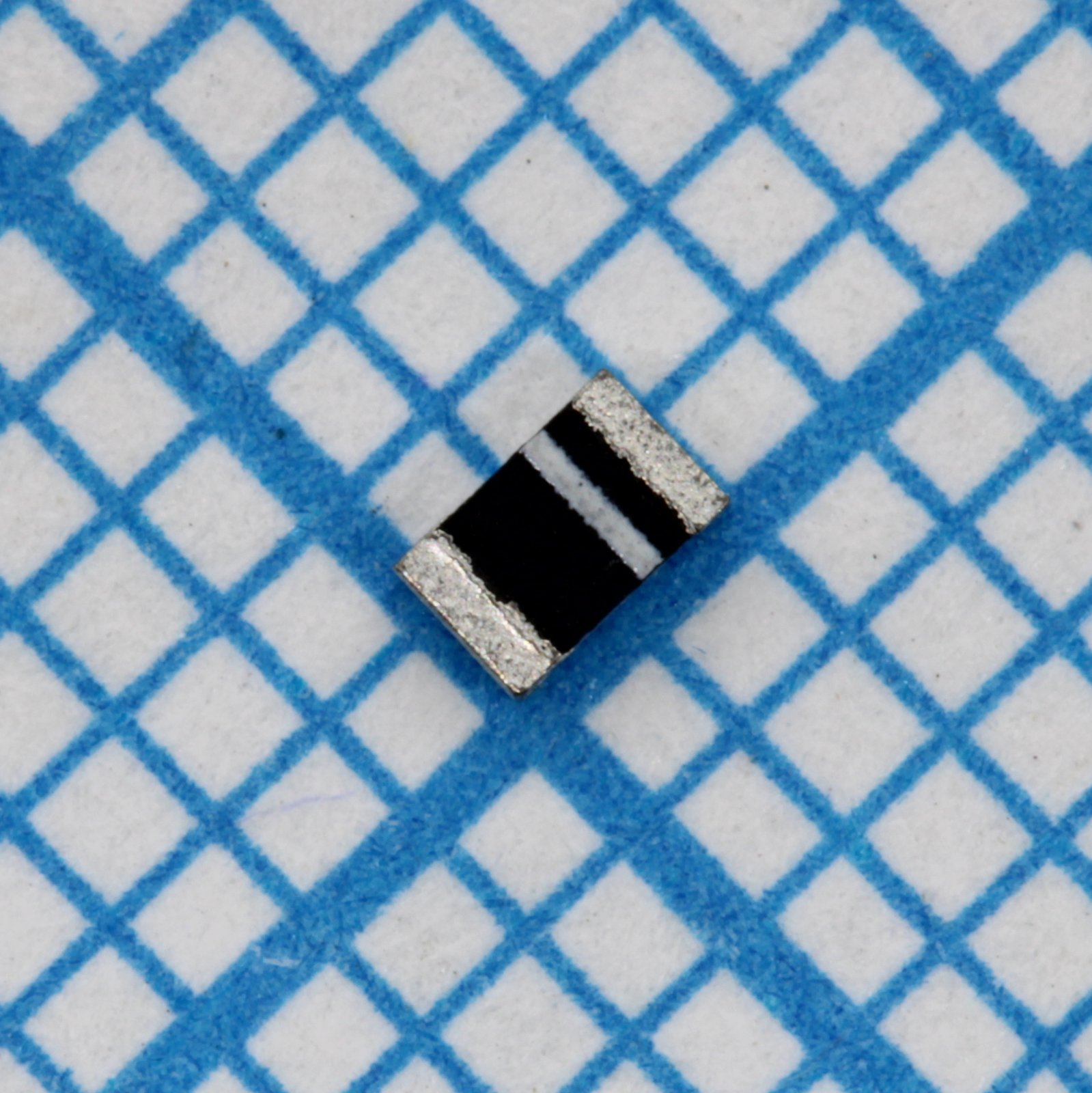

Диод выпрямительный 100В 0.15А
У поставщика
ПроизводительTSC
КатегорияДиоды выпрямительные
У поставщиков
11 796 шт.
Норм. уп.: 10000
Цены поставщиков
Склад 13
В наличии:8 736 шт
Срок поставки: до недели
Норм. уп.: 10000
Минимальная партия: 182 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 3,80 |
| от 461 | 3,16 |
| от 921 | 2,65 |
| от 1 841 | 2,25 |
| от 3 682 | 2,02 |
Склад 14
В наличии:3 060 шт.
Срок поставки: до 7 дн.
Норм. уп.: 10000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 10 000 | 3,89 |
Описание
Диод выпрямительный SMD от TSC на напряжение 75 В и ток до 150 мА. Выполнен в компактном корпусе 0805, упаковка — лента в катушке. Подходит для защиты цепей и выпрямления в бытовой электронике и компактных блоках питания.
Технические характеристики
| Серия | TS4148 |
| Корпус | 0805 |
| Упаковка | 10,000 / 13" Tape & Reel |
| Тип монтажа | SMD |
| Полярность | Indicated by cathode band |
| Описание | 100mA - 150mA, 75V Surface Mount Switching Diode |
| Применение | Switching mode power supply (SMPS), Adapters, Lighting application, On-board DC/DC converter |
| Производитель | Taiwan Semiconductor |
| Whisker test | JESD 201 class 1A |
| Конфигурация | Single die |
| Размеры мм | Ширина: 1.25±0.20; Высота: 0.75±0.10; Длина: 2.00±0.20 |
| Код заказа | TS4148 RBG |
| Паяемость | Solderable per J-STD-002 |
| Тип компонента | Switching Diode |
| Соотв. RoHS | Да |
| Покрытие выводов | Matte tin plated leads |
| Forward current if | 150mA |
| Прямое напряжение | 1.00V |
| Класс горючести | UL 94HB |
| Package size code eia | 0805 (0.079in x 0.049in) |
| Package size code iec | 2012 (2.0mm x 1.25mm) |
| Reverse current ir 20v | 25nA |
| Reverse current ir 75v | 5µA |
| Junction capacitance cj | 4pF |
| Suggested pad layout mm | Pad gap: 0.45±0.20; Pad width: 0.75; Pad length: 1.55 |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Reverse recovery time trr | 4ns |
| Диап. темп. хр. | -55 to +175 °C |
| Диапазон темп. перехода | -55 to +175 °C |
| Уровень чувствительности к влаге | Level 1, per J-STD-020 |
| Описание (англ.) | SMD Si-Diode 75V 150mA 0805 |
| Forward voltage vf conditions | IF = 100mA, TJ = 25°C |
| Reverse current ir 20v conditions | VR = 20V, TJ = 25°C |
| Reverse current ir 75v conditions | VR = 75V, TJ = 25°C |
| Junction capacitance cj conditions | 1MHz, VR = 0V |
| Repetitive peak reverse voltage vrrm | 75V |
| Reverse recovery time trr conditions | IF = 10mA, IR = 10mA, RL = 100Ω |
| Junction to ambient thermal resistance rthja | 375 °C/W |
| Non repetitive peak forward surge current 1s | 0.5A |
| Non repetitive peak forward surge current 8 3ms | 2.0A |
