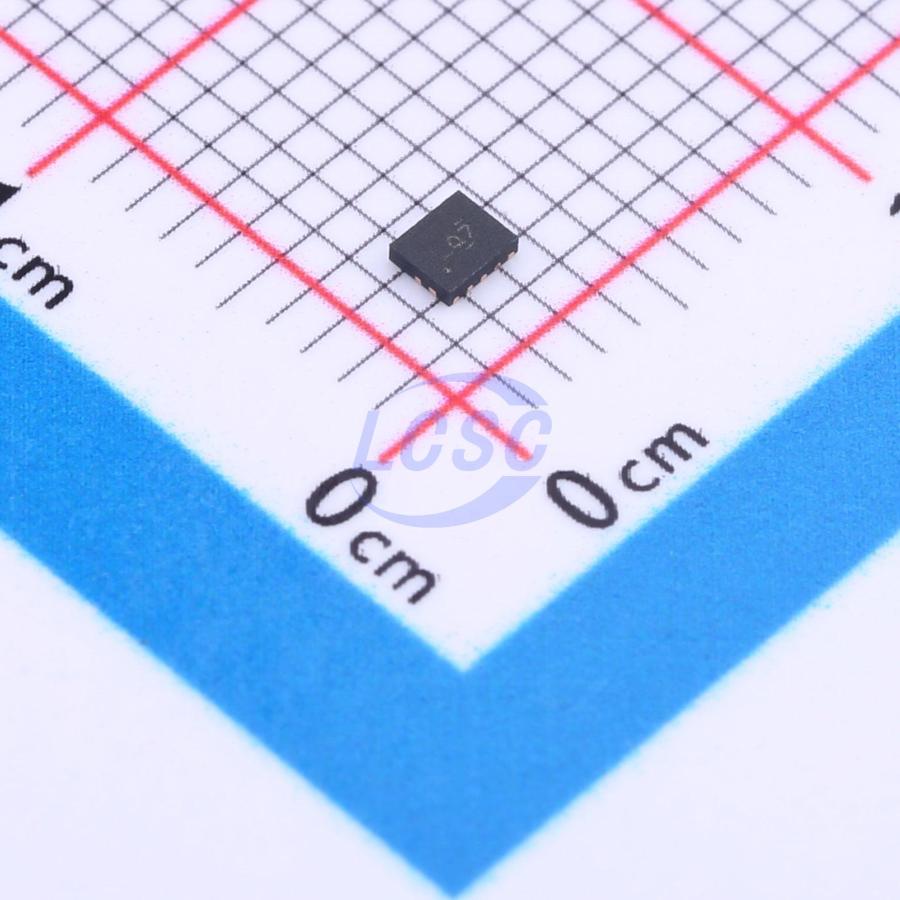

Ключ USB DP3T 12UQFN TS3USBA225RUTR
У поставщика
ПроизводительTexas Instruments
КатегорияМикросхемы
У поставщиков
2 976 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:2 976 шт
Срок поставки: до недели
Норм. уп.: 3000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 153,66 |
| от 8 | 147,74 |
| от 16 | 142,03 |
| от 32 | 137,46 |
| от 64 | 134,96 |
Описание
Микросхема-коммутатор USB DP3T от Texas Instruments. Выполнена в компактном корпусе UQFN12, рассчитана на рабочий диапазон температур от -40 до +85 °C. Подходит для переключения сигналов в портативной и промышленной электронике.
Технические характеристики
| ESD CDM | 1000V |
| ЭСР HBM | 2000V |
| Полоса пропускания | 1.9GHz |
| Описание | USB 2.0 High-Speed (480 Mbps) and Audio Switch with Negative Signal Capability |
| Артикул | TS3USBA225RUTR |
| Тип переключателя | DP3T |
| Выводы корпуса | 12 |
| Тип упаковки | UQFN |
| Supports mhl | Да |
| Корпус | UQFN12-(1.7x2) |
| Data rate usb | 480Mbps |
| Тип монтажа | SMD |
| Package pitch | 0.4mm |
| Размер корпуса | 2.00mm x 1.70mm |
| Power off protection | Да |
| Диапазон питания | 2.7V to 5.0V |
| On capacitance typical | 3pF |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Input signal voltage max | 4.5V |
| On resistance usb typical | 6.5Ω |
| Negative signal capability | -1.8V |
| On resistance audio typical | 2.5Ω |
| Has internal shunt resistors | Да |
| Operating supply voltage max | 5.0V |
| Operating supply voltage min | 2.7V |
| Описание (англ.) | IC USB SWITCH DP3T 12UQFN |
| Total harmonic distortion audio | <0.05% |
| Power down supply current typical | 5µA |
| Logic control voltage compatibility | 1.8V |
| Рабочая температура | -40В°C ~ 85В°C |
