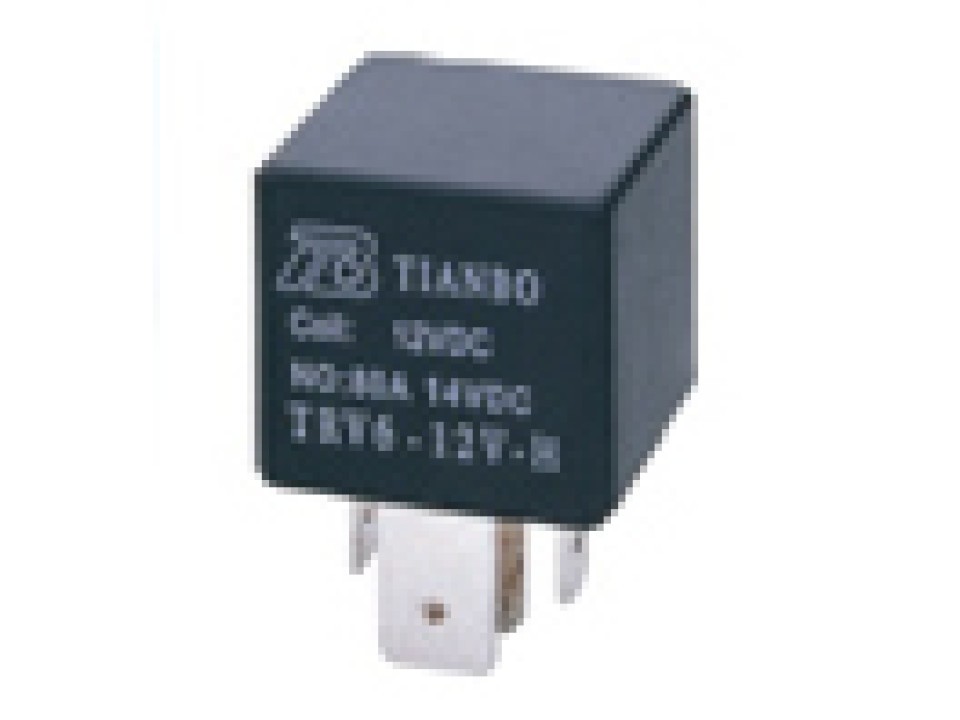

TRV6 L-12V-1Z-F 40А конт.1С реле Tianbo (арт. 027380)
У поставщика
ПроизводительTIANBO
КатегорияРеле электромагнитное
У поставщиков
330 шт.
Норм. уп.: 20
Цены поставщиков
Склад 29
В наличии:330 шт.
Срок поставки: до 10 дн.
Норм. уп.: 20
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 174,77 |
Описание
Реле TRV6 L-12V-1Z-F от Tianbo — это электромагнитное реле на 12 В с одной переключающей группой контактов (1С) и коммутируемым током 40 А. Модель в форм-факторе L предназначена для установки на печатную плату и отличается высокой коммутационной способностью. Применяется в системах автоматики, управления освещением и промышленном оборудовании для коммутации цепей постоянного и переменного тока.
Технические характеристики
| Модель | TRV6 |
| Вес | 46g |
| Тип | электромагнитное |
| Тип монтажа | THT (plug-in or PC board terminals) |
| Мощность катушки | 1.8W |
| Размеры | 28×28×23.7mm |
| Форма контакта | 1C (SPDT) |
| Минимальная нагрузка | 0.5A at 12VDC |
| Время срабатывания | 7ms |
| Тип упаковки | With bracket (F) |
| Время отпускания | 5ms |
| Монтаж | Выводной |
| Тип клеммы | B / P1 / P2 |
| Диапазон влажности | 40-85% |
| Сопр. катушки | 80Ω |
| Электрический ресурс | 100,000 operations at 30 ops/min |
| Мех. ресурс | 10,000,000 operations at 300 ops/min |
| Тип тока | DC |
| Материал контакта | Silver Alloy |
| Темп. диапазон | -40°C to +85°C |
| Ном. ток катушки | 150mA |
| Сопр. контакта | 100mΩ max at 6VDC 1A |
| Макс. рабочее напряжение | 7.8VDC |
| Макс. коммутируемая мощность | 980W |
| Мин. напряжение отпускания | 1.2VDC |
| Coil nominal voltage | 12VDC |
| Вибростойкость | 10-55Hz, 1.5mm |
| Contact rating max nc | 60A at 14VDC |
| Contact rating max no | 80A at 14VDC |
| Сопр. изоляции | 100MΩ min at 500VDC |
| Макс. коммутируемый ток | 80A |
| Макс. коммутируемое напряжение | 75VDC |
| Max applicable voltage | 130% at 70°C, 170% at 23°C |
| Удар без поврежд. | 100G |
| Ток контактов | 40 А |
| Удар при работе | 20G |
| Contact rating resistive nc | 40A at 14VDC |
| Contact rating resistive no | 50A at 14VDC |
| Кол-во контактов | 1 |
| Макс. частота переключения | 1,800 ops/hr |
| Макс. мех. частота | 18,000 ops/hr |
| Напряжение катушки | 12 В |
| Dielectric strength between open contacts | 500VAC for 1 minute |
| Dielectric strength between contacts and coil | 500VAC for 1 minute |
