Документация
Катушка: 24 В 0,45 Вт 1280 Ом Контакты: 1 переключающий 10 А 250 В перем. Материал: AgSnIn Габариты 20,3х16,8х20,2 мм
У поставщика
ПроизводительTai Shing
У поставщиков
546 шт.
Норм. уп.: 25
Цены поставщиков
Склад 13
В наличии:546 шт
Срок поставки: до недели
Норм. уп.: 25
Минимальная партия: 12 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 63,65 |
| от 12 | 62,18 |
| от 25 | 60,15 |
| от 50 | 57,06 |
| от 100 | 53,11 |
Описание

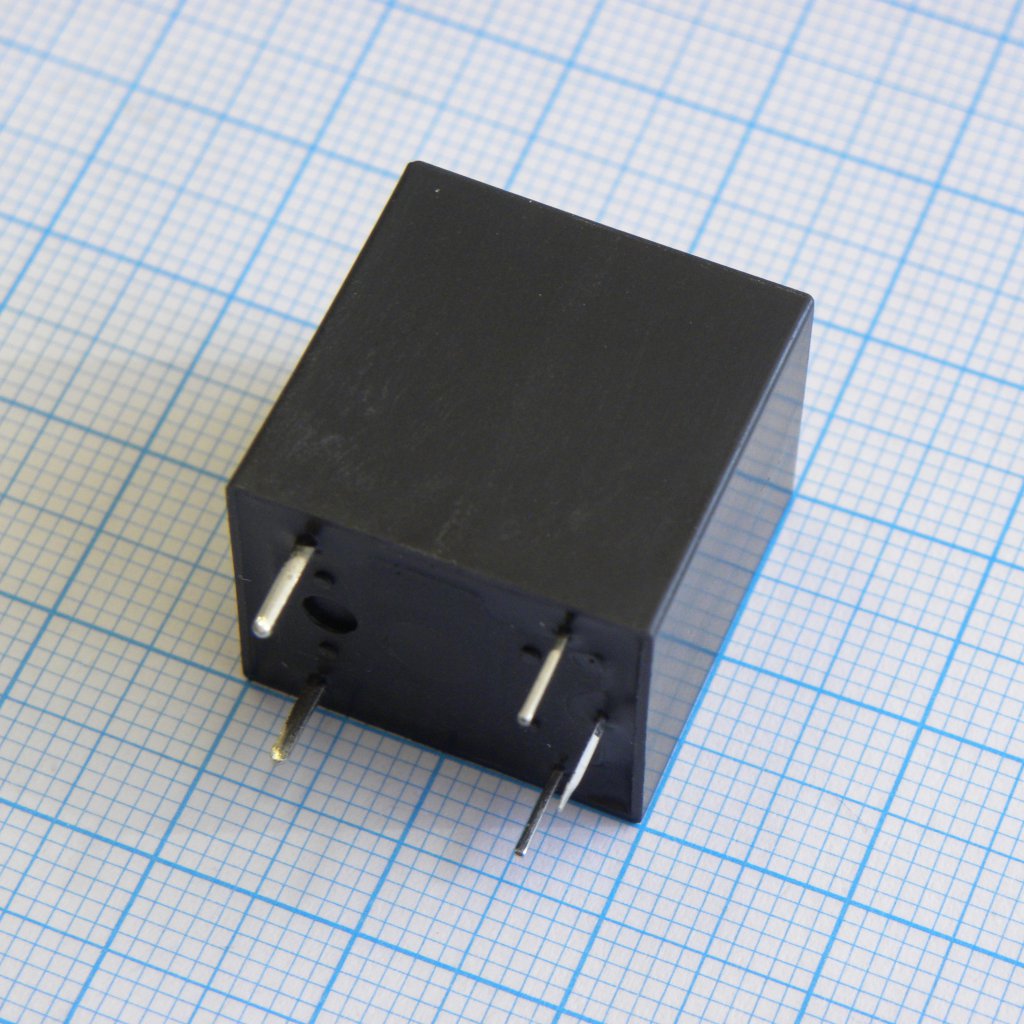

Реле Tai Shing TRU-24VDC-SC-CD-R с катушкой на 24 В постоянного тока. Потребляемая мощность 0,45 Вт, контакты SPDT на 10 А при 250 В переменного тока, материал контактов — AgSnIn. Компактный корпус 20,3х16,8х20,2 мм. Подходит для промышленной автоматики и коммутации нагрузок.
Технические характеристики
| Тип | TRU-24VDC-SC-CD-R |
| Серия | TRU |
| Вес | abt. 12grs. |
| Герметизация | Washable Type (S) |
| Тип монтажа | THT |
| Размеры | 20.3 x 16.8 x 20.2 mm |
| Время отпускания | 5msec Max. |
| Сертификаты | UL E156521 (TV-10), CSA LR102317, TUV R50050851 |
| Operation time | 15msec Max. |
| Соотв. RoHS | Да |
| Сопр. катушки | 1280Ω ±10% |
| Напряжение втягивания | 75% Max. |
| Shock endurance | 100G Min. |
| Coil sensitivity | стандартный |
| Материал контакта | AgSnIn (For RoHS) |
| Напряжение отключения | 5% Min. |
| Сопр. контакта | 100mΩ Max. |
| Раб. влажность | 45 to 85%RH |
| Расположение контактов | 1 Form C (SPDT) |
| Contact capacity ul | 12A 28VDC |
| Max allowable power | 1440VA, 336W |
| Surge resistiveness | 3000V (between coil & contact 1x40usec) |
| Vibration endurance | 10 to 55HZ Double Amplitude 1.5mm |
| Coil nominal voltage | 24VDC |
| Contact capacity tuv | 15A 28VDC |
| Примечание | 24VDC 10A SPDT |
| Coil temperature rise | 35deg. Max. |
| Сопр. изоляции | 100MΩ Min. (500VDC) |
| Max allowable current | 12A |
| Max allowable voltage | 130% |
| Раб. температура | -30°C to +80°C |
| Shock error operation | 10G Min. |
| Coil power consumption | abt. 0.45W |
| Contact rating standard | 12A |
| Тип упаковки | Tube (туба) |
| Vibration error operation | 10 to 55HZ Double Amplitude 1.5mm |
| Contact capacity resistive | 12A 120VAC / 10A 250VAC |
| Life expectancy electrical | 10^4 operations Min. (at rated coil voltage) |
| Life expectancy mechanical | 10^6 operations Min. (no load) |
| Описание (англ.) | 24VDC |
| Max allowable voltage contact | 250VAC, 110VDC |
| Max on off switching electrical | 30 operation/min |
| Max on off switching mechanical | 300 operation/min |
| Диэл. прочность катушка-контакт | 1500VAC 50/60Hz (1 minute) |
| Эл. прочность между контактами | 750VAC 50/60Hz (1 minute) |
