Документация
Катушка: 12 В 0,36 Вт 400 Ом Контакты: 1 переключающий 10 А 250 В перем. Материал: AgSnIn Габариты 20,3х16,8х20,2 мм
У поставщика
ПроизводительTai Shing
У поставщиков
349 шт.
Норм. уп.: 25
Цены поставщиков
Склад 13
В наличии:349 шт
Срок поставки: до недели
Норм. уп.: 25
Минимальная партия: 12 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 68,85 |
| от 25 | 67,48 |
| от 50 | 65,63 |
| от 100 | 63,04 |
| от 175 | 59,96 |
Описание

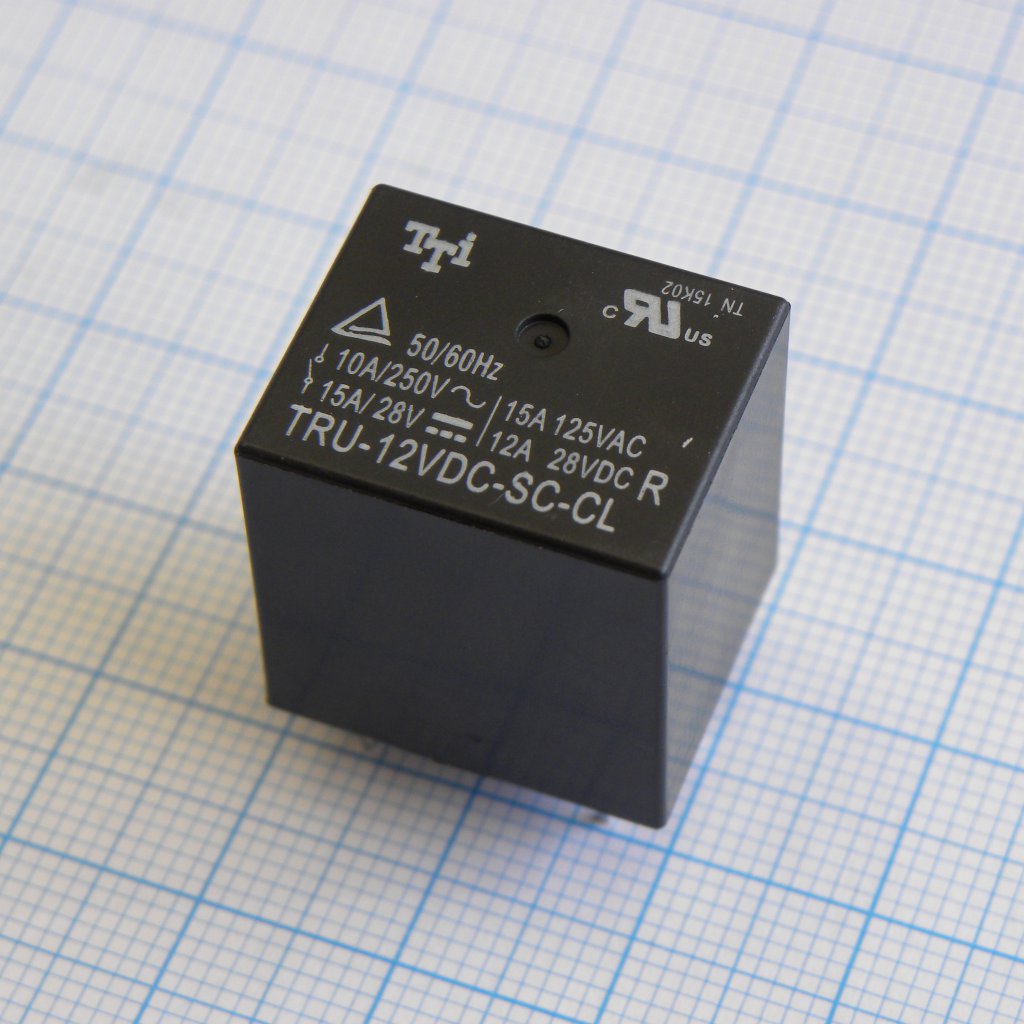

Катушка реле Tai Shing на 12 В постоянного тока с потреблением 0,36 Вт. Контакты SPDT (1 переключающий) рассчитаны на ток до 10 А при напряжении 250 В переменного тока, материал контактов — AgSnIn. Компактный корпус 20,3х16,8х20,2 мм. Подходит для промышленной автоматики и управления нагрузками.
Технические характеристики
| Вес | 12g approx |
| Тип монтажа | THT |
| Мощность катушки | 0.36W |
| Размеры | 20.3mm x 16.8mm x 20.2mm |
| Артикул | TRU-12VDC-SC-CL-R |
| Rohs suffix | R |
| Чувствительность | High Sensitive (L) |
| Ток катушки | 30mA |
| Время срабатывания | 15ms max |
| Время отпускания | 5ms max |
| Диапазон влажности | 45 to 85% RH |
| Соотв. RoHS | Да |
| Structure code | S |
| Structure type | Washable (S) |
| Сопр. катушки | 400Ω ±10% |
| Электрический ресурс | 10^5 operations (at rated coil voltage) |
| Мех. ресурс | 10^6 operations (no load) |
| Напряжение втягивания | 75% of nominal max (9V) |
| Shock endurance | 100G min |
| Материал контакта | AgSnIn |
| Напряжение отключения | 5% of nominal min (0.6V) |
| Sensitivity code | L |
| Сопр. контакта | 100mΩ max |
| Расположение контактов | 1 Form C (SPDT) |
| Max allowable power | 1440VA, 336W |
| Surge resistiveness | 3000V (between coil & contact, 1x40μs) |
| Vibration endurance | 10 to 55Hz, double amplitude 1.5mm |
| Ном. напряжение катушки | 12VDC |
| Contact rating other | 12A at 120VAC, 12A at 28VDC, 15A at 28VDC (TUV), 15A at 125VAC |
| Примечание | 12VDC 10A SPDT |
| Coil temperature rise | 35°C max |
| Contact material code | C |
| Сопр. изоляции | 100MΩ min at 500VDC |
| Max allowable current | 12A |
| Max allowable voltage | 250VAC, 110VDC |
| Shock error operation | 10G min |
| Rated carrying current | 12A |
| Тип упаковки | Tube (туба) |
| Contact arrangement code | C |
| Номин. контактов (резистивная) | 10A at 250VAC |
| Vibration error operation | 10 to 55Hz, double amplitude 1.5mm |
| Max allowable coil voltage | 130% of nominal (15.6V) |
| Диап. раб. темп. | -30°C to +80°C |
| Описание (англ.) | 12VDC, 10A/250VAC 12А/125VDC, 1переключение |
| Max on off switching electrical | 30 operations/min |
| Max on off switching mechanical | 300 operations/min |
| Диэл. прочность катушка-контакт | 1500VAC 50/60Hz 1min |
| Эл. прочность между контактами | 750VAC 50/60Hz 1min |
