Документация
Катушка: 12 В 0,20 Вт 720 Ом Контакты: 2 переключающих 2 А 125 В перем. Материал: AgNi+Au Габариты 20,2х10,0х11,5 мм
У поставщика
ПроизводительTai Shing
У поставщиков
924 шт.
Норм. уп.: 25
Цены поставщиков
Склад 13
В наличии:924 шт
Срок поставки: до недели
Норм. уп.: 25
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 136,70 |
| от 10 | 134,62 |
| от 25 | 131,94 |
| от 50 | 128,23 |
| от 100 | 123,30 |
Описание

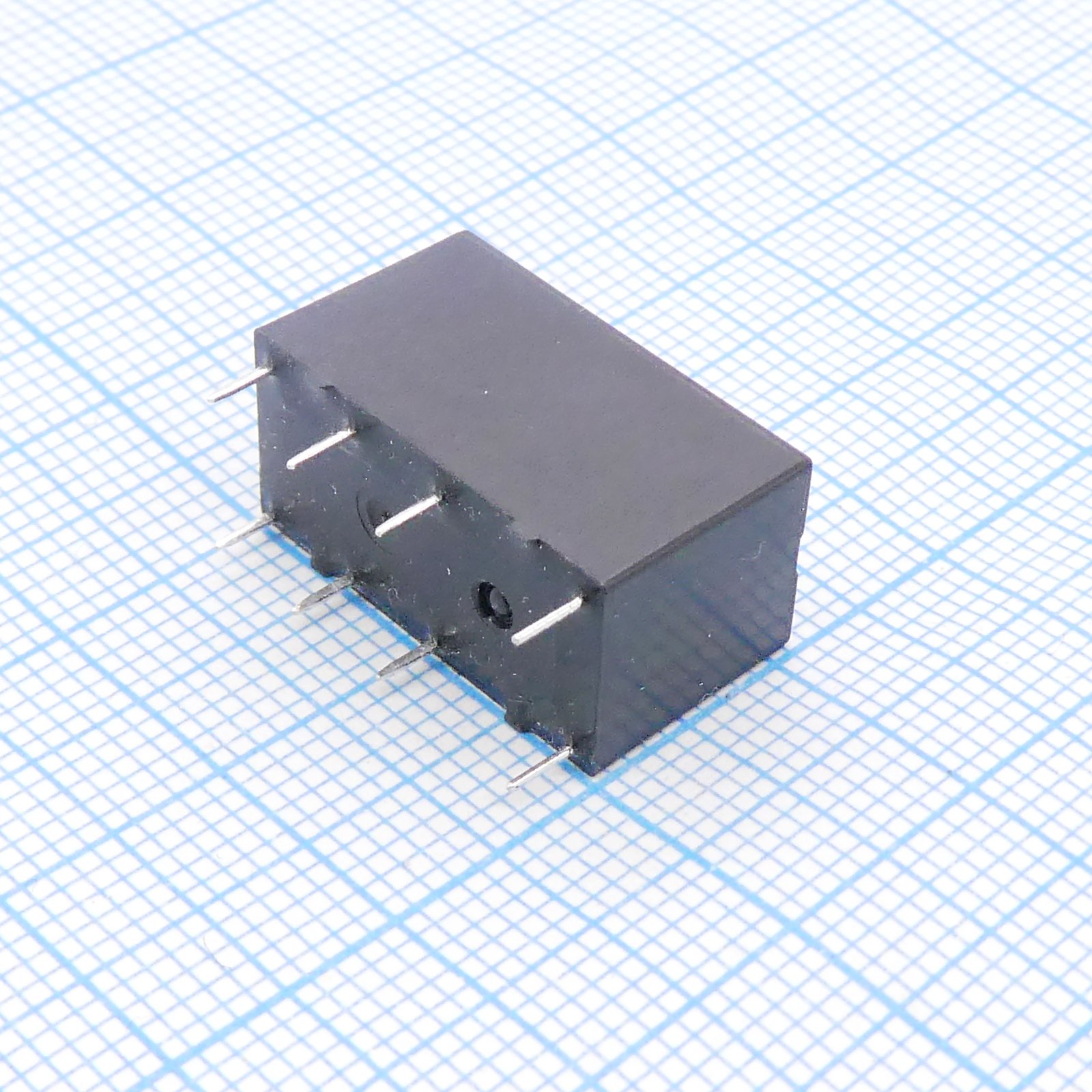

Сигнальное реле Tai Shing TRSB-12VDC-SB-L20-R с катушкой на 12 В постоянного тока. Управляется мощностью 0,20 Вт, контакты 2 переключающих группы рассчитаны на ток до 2 А при напряжении 125 В переменного или 30 В постоянного тока. Материал контактов AgNi+Au обеспечивает надёжную коммутацию слабых сигналов. Применяется в промышленной автоматике и контроллерах.
Технические характеристики
| RoHS | Да |
| Герметичность | Да |
| Ul cul | E156521 |
| Вес | 5g |
| Корпус | DIP-2C type matching 16pin IC socket |
| Тип монтажа | THT |
| Вибрация | 10-55Hz, double amplitude 1.5mm |
| Мощность катушки | 0.20W |
| Размеры | 20.5mm x 10.4mm x 12.5mm (max) |
| Ток катушки | 16.7mA |
| Напряжение катушки | 12VDC |
| Форма контакта | 2 Form C (DPDT) |
| Время отпускания | 5ms max |
| Operation time | 8ms max |
| Сопр. катушки | 720Ω ±10% |
| Электрический ресурс | 1e5 ops min |
| Мех. ресурс | 1e8 ops min |
| Материал контакта | AgNi + Au plated |
| Shock functional | 196m/s² |
| Shock destructive | 980m/s² |
| Сопр. контакта | 100mΩ max |
| Раб. влажность | 98% RH at 40°C |
| Макс. коммутируемая мощность | 125VA, 60W |
| Min applicable load | 100mVDC 0.1mA |
| Surge resistiveness | 1500V |
| Примечание | 12VDC 2A DPDT |
| Сопр. изоляции | 1000MΩ min at 500VDC |
| Макс. коммутируемый ток | 2A |
| Макс. коммутируемое напряжение | 240VAC, 120VDC |
| Раб. температура | -40°C to +85°C |
| Rated carrying current | 2A |
| Тип упаковки | Tube (туба) |
| Номин. контактов (резистивная) | 1A 125VAC, 2A 30VDC |
| Описание (англ.) | сигнальные 12VDC 2A/30VDC, 2переключения |
| Диэл. прочность катушка-контакт | 1500VAC 1min |
| Эл. прочность между контактами | 750VAC 1min |
