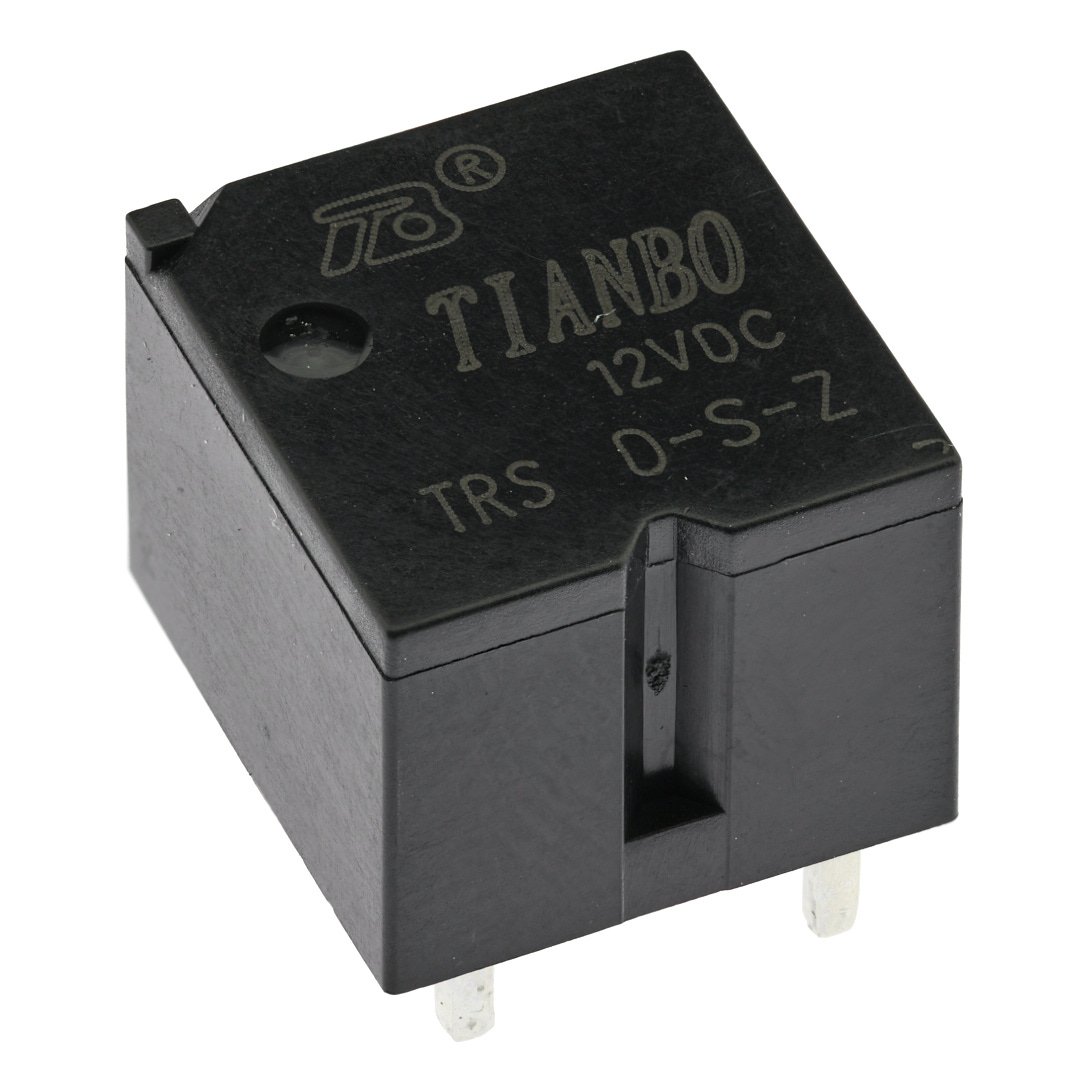

Реле TRS-D-12VDC-S-Z
В наличии
На своём складе
26 шт.
Норм. уп.: 25
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 3 | 75,47 |
| от 6 | 73,28 |
| от 12 | 72,19 |
| от 25 | 69,46 |
Описание

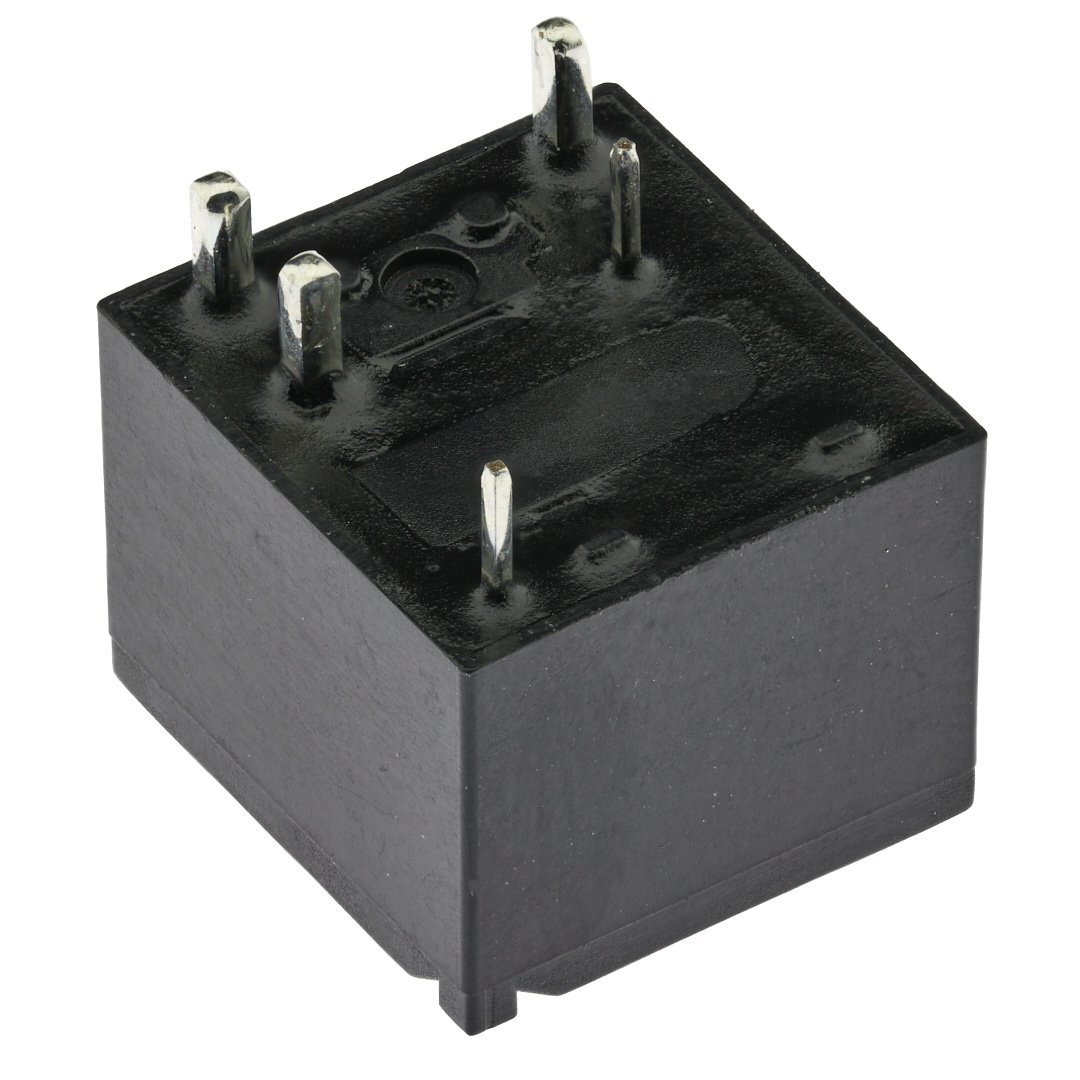

Электромагнитное реле Tianbo Relay серии TRS на 12 В постоянного тока. Коммутирует нагрузку до 30 А и 420 Вт, выполнено в компактном корпусе для монтажа в отверстия на плату. Подходит для автомобильной электроники и бортовых систем управления.
Технические характеристики
| Тип | Реле электромагнитное |
| Тип | automotive relay |
| AC/DC | DC |
| Модель | TRS-D-12VDC-S-Z |
| Мощность, Вт | 420 Вт |
| Ширина | 12.3 |
| Высота | 9.8 |
| Изоляция | 500 |
| Длина | 13.2 |
| Sealed | Да |
| Серия | TRS |
| Вес | approx 4g |
| Ток, А | 30 А |
| Корпус | sealed |
| Напряжение, В | 12 В |
| Влажность | 20-50% |
| Отрасль | AUTOMOTIVE RELAY |
| Магнитный | Моностабильная |
| Монтаж (доп.) | в отверстия на плату |
| Тип монтажа | THT |
| Напр. катушки | 12 |
| Схема соед. | 1C |
| Мощн. упр. | 0.8 |
| Рабочая температура | -40...+105 |
| Мощность катушки | 0.8W |
| Размеры | 13.2×12×9.8 mm |
| Напряжение DC | 13,5 В |
| Ток макс., А | 20 |
| Макс. напряжение | 14 |
| Артикул | TRS-D-12VDC-S-Z |
| Форма контакта | 1 Form C (SPDT) |
| Flasher load | 3×21W |
| Минимальная нагрузка | 0.5A at 12VDC |
| Время срабатывания | 4ms |
| Время отпускания | 2ms |
| Диапазон влажности | 20-50% |
| Сопр. катушки | 180Ω ±10% |
| Мех. ресурс | 10,000,000 ops |
| Материал контакта | Silver Alloy |
| Ед. тока | А |
| Ударопрочность | 30g for 6ms |
| Resistive load nc | 15A |
| Resistive load no | 20A |
| Темп. диапазон | -40°C to +105°C |
| Coil current rated | 66.7mA |
| Сопр. контакта | 100mΩ max at 6VDC 1A |
| Wiper make current | 25A |
| Lamp inrush current | 100A |
| Макс. рабочее напряжение | 6.9VDC |
| Макс. коммутируемая мощность | 420W |
| Мин. напряжение отпускания | 1.2VDC |
| Wiper break current | 5A |
| Ном. напряжение катушки | 12VDC |
| Electrical life lamp | 1×10^5 ops |
| Motor inrush current | 20A |
| Вибростойкость | 10-500Hz, 6g |
| Конфигурация контактов | 1NO |
| Electrical life motor | 100,000 operations |
| Electrical life wiper | 3×10^5 ops |
| Сопр. изоляции | 100MΩ min at 500VDC |
| Макс. коммутируемый ток | 40A |
| Max applicable voltage | 70°C: 130% of rated, 23°C: 170% of rated |
| Electrical life flasher | 2×10^6 ops |
| Макс. частота переключения | 18,000 operations/hr |
| Maximum switching power | 420W |
| Coil max operate voltage | 6.9VDC |
| Coil min release voltage | 1.2VDC |
| Contact rating wiper make | 25A |
| Electrical life resistive | 300,000 operations |
| Lamp steady state current | 10A |
| Maximum switching current | 40A |
| Contact rating lamp inrush | 100A |
| Contact rating lamp steady | 10A |
| Contact rating wiper break | 5A |
| Прочность изоляции контактов | 500VAC for 1 min |
| Electrical life motor blocked | 1×10^5 ops |
| Electrical life resistive 20a | 3×10^5 ops |
| Coil max applicable voltage 23c | 20.4VDC |
| Coil max applicable voltage 70c | 15.6VDC |
| Contact rating resistive load nc | 15A |
| Contact rating resistive load no | 20A |
| Эл. прочность катушка-контакты | 500VAC for 1 minute |
| Contact rating motor blocked inrush | 20A |
| Dielectric strength contacts to coil | 500VAC for 1 min |
