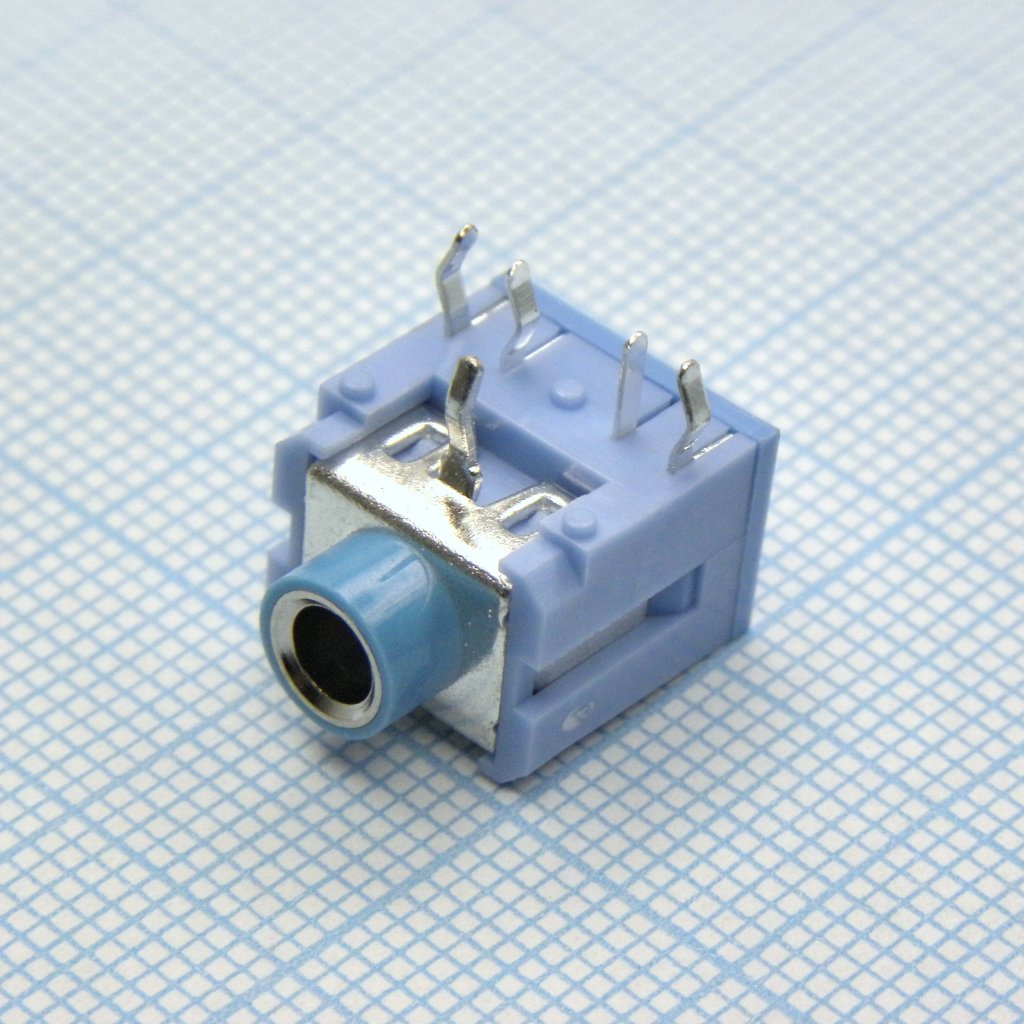

Стерео аудио гнездо 3.5 мм TRS 3.5 (mini jack) PJ син.
У поставщика
ПроизводительAUK
У поставщиков
73 шт.
Норм. уп.: 250
Цены поставщиков
Склад 13
В наличии:73 шт
Срок поставки: до недели
Норм. уп.: 250
Минимальная партия: 38 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 19,91 |
| от 18 | 19,09 |
| от 32 | 18,00 |
| от 64 | 16,93 |
| от 128 | 15,92 |
Описание
Стерео аудио гнездо 3.5 мм TRS (mini jack) от производителя AUK. Компонент предназначен для монтажа на плату, имеет стандартный 3.5 мм разъем и выполнен в синем цвете. Используется в бытовой электронике, аудиотехнике и портативных устройствах для подключения наушников или внешних аудиосигналов.
Технические характеристики
| Лист | 1/1 |
| Корпус | PJ 3.5mm Earphone Jack |
| Life test | 5000 Cycles Min. |
| Позиции | 5X(1.5X0.8) |
| Размеры | 3: ±0.05 mm; 7: ±0.2 mm; 10: mm; 12: mm; 13: ±0.3 mm; 14: ±0.2 mm; 0.5: mm; 0.7: ±0.1 mm; 1.0: mm; 2.5: ±0.1 mm; 3.5: ±0.05 mm; 3.6: ±0.05 mm; 5.5: ±0.2 mm; 6.5: ±0.2 mm; 8.5: ±0.2 mm; 11.5: mm; 2X01.2: ±0.2 mm; 2X01.5: mm |
| File number | 439HH07801 |
| Артикул | PJSXXX-X-XX-H |
| Matching plug | 3.5mm |
| Тип монтажа | THT |
| Материал крышки | PBT |
| Номин. ток | 0.5A DC |
| Номинальное напряжение | 30V DC |
| Соотв. RoHS | Да |
| Материал корпуса | PBT |
| Выдерживаемое напр. | 500V AC |
| Tip spring plating | Tin Plated |
| Ring spring plating | Tin Plated |
| Tip spring material | Нержавеющая сталь |
| Ring spring material | Нержавеющая сталь |
| Примечание | Стерео гн. 3.5 мм на плату, синий |
| Макс. сопротивление контакта | 50 Milliohms |
| Earth terminal plating | Tin Plated |
| Shunt terminal plating | Tin Plated |
| Earth terminal material | Phosphor Bronze |
| Shunt terminal material | Латунь |
| Тип упаковки | Palette (палетта) |
| Мин. сопротивление изоляции | 100 Megaohms (500V DC) |
| Insertion extraction force | 3~30N |
| Operation temperature range | -20°C~+70°C |
| Описание (англ.) | Аудио стерео гнездо 3.5 мм |
| Preservative temperature range | -40°C~+85°C |
| Contact resistance after test max | 100 Milliohms |
| Insulation resistance after test min | 50 Megaohms |
